| 品牌 : | 喜之泉 | 型号 : | S单级双吸 |
| 材质 : | 铸铁 | 性能 : | 不阻塞 |
| 扬程 : | 20~80 | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 叶轮吸入方式 : | 双吸式 |
| 流量 : | 20~100 | 叶轮数目 : | 1 |
| 汽蚀余量 : | 25 | 吸入口径 : | 25 |
| 电压 : | 380v |

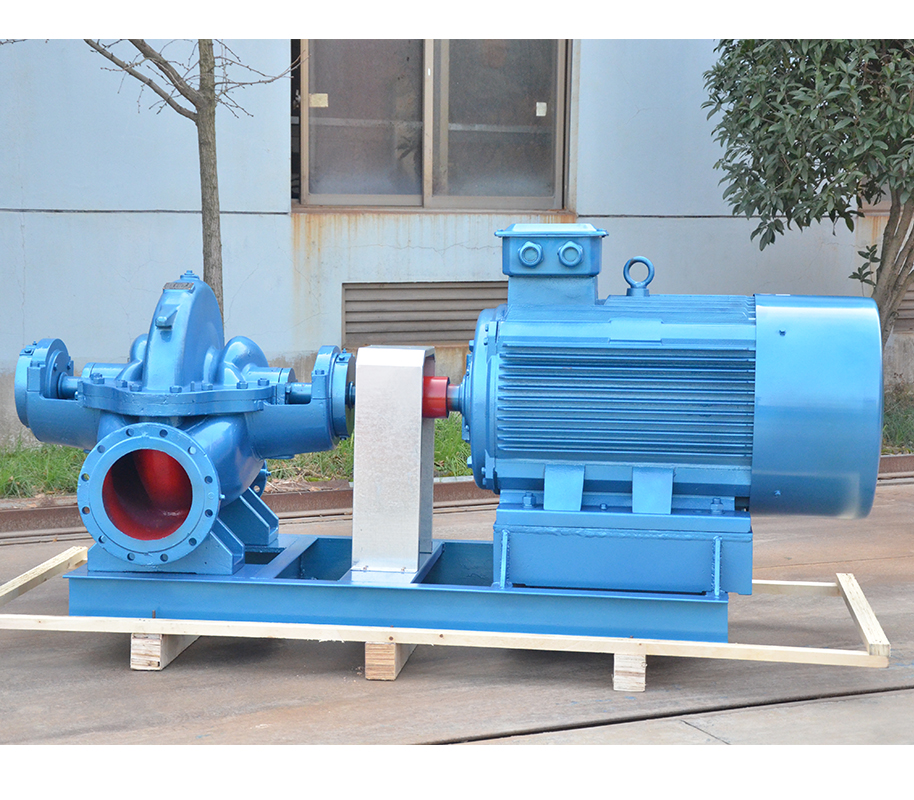

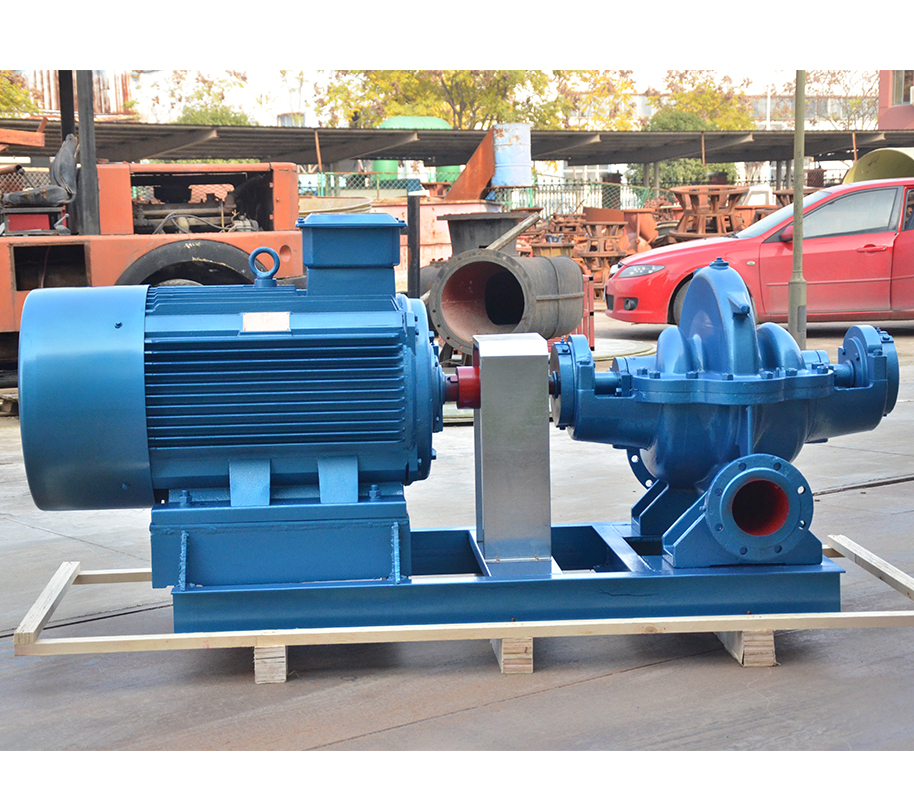

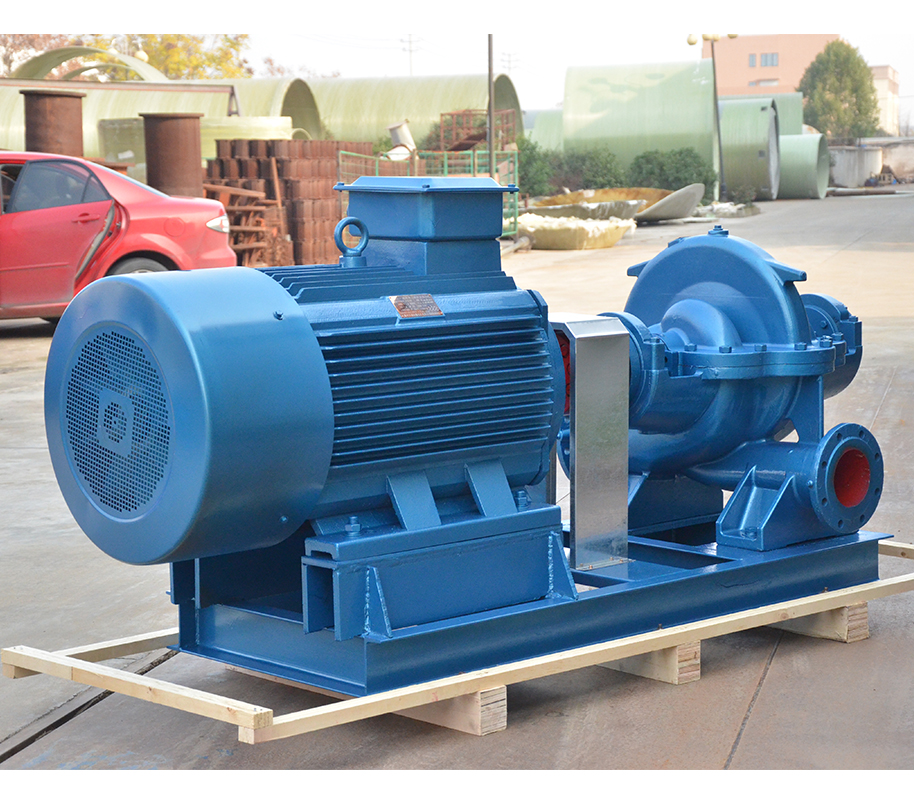

S双吸泵,SH双吸离心泵,SH双吸泵
一、SH型单级双吸离心泵概述
SH双吸离心泵主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。
S系列单级双吸离心泵的运行数据 泵出口直径 DN 80~800mm 流 量Q≤11600m3/h
扬 程 H ≤200m 工作温度 T ≤105℃ 固体颗粒 ≤80mg/L
工作许用压力 ≤25
许用试验压力 ≤37.5
二、SH型单级双吸离心泵结构特点
1. 结构紧凑 外形美观，稳定性好，便于安装。
2. SH双吸离心泵运行平稳 优化设计的双吸叶轮使轴向力减小到 低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和效率高。
3. S双吸离心泵轴 承 选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
5. SH双吸离心泵安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
6. SH双吸离心泵加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。
三、SH型双吸离心泵应用范围：
S双吸离心泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而SLG型泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于 住宅供水及增压 工业锅炉给水空调系统循环体会水 水处理和反渗透系统 食品工业、医药工业用水.
四、SH型双吸离心泵工作条件：
流量范围：0.8m3/h~120 m3/h；
扬程范围：5.6m~330m；
温度范围：-20℃~120℃；
输送液体种类：各种清洁水及轻腐蚀液体；
泵腔承压：≤4.0MPa。
五、SH型双吸离心泵型号意义及SH型双吸离心泵型号参数
150S78A
150—泵进口直径为150mm
S—卧式单级双吸清水泵
SM—单级双吸耐磨泵
SF—单级双吸耐腐蚀泵
SY—单级双吸油泵
78—设计点扬程为78m
A—叶轮外径切割代号，Ⅰ表示叶轮外径增大
6Sh—6A
6—泵进口直径为6吋（150mm）
Sh—卧式单级双吸清水泵
6—泵比转速的1/10取整
A—叶轮外径切割代号
SH型双吸泵型号参数
