| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 材质 : | 铸钢 | 品牌 : | 上海滨工阀门 |
| 型号 : | DHH49X-16C | 产品别名 : | 蝶式止回阀 |
| 适用范围 : | 水，泵 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 用途 : | 止回 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

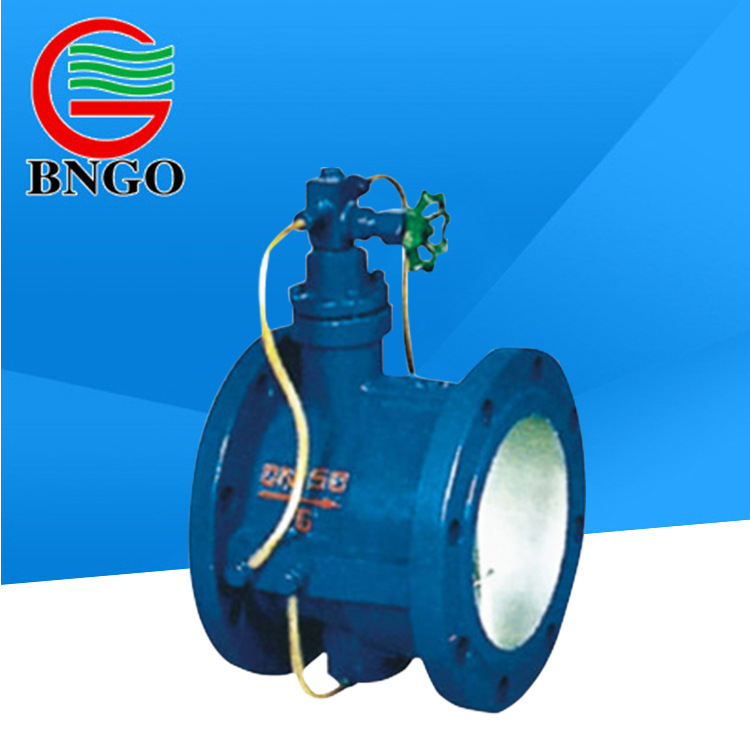

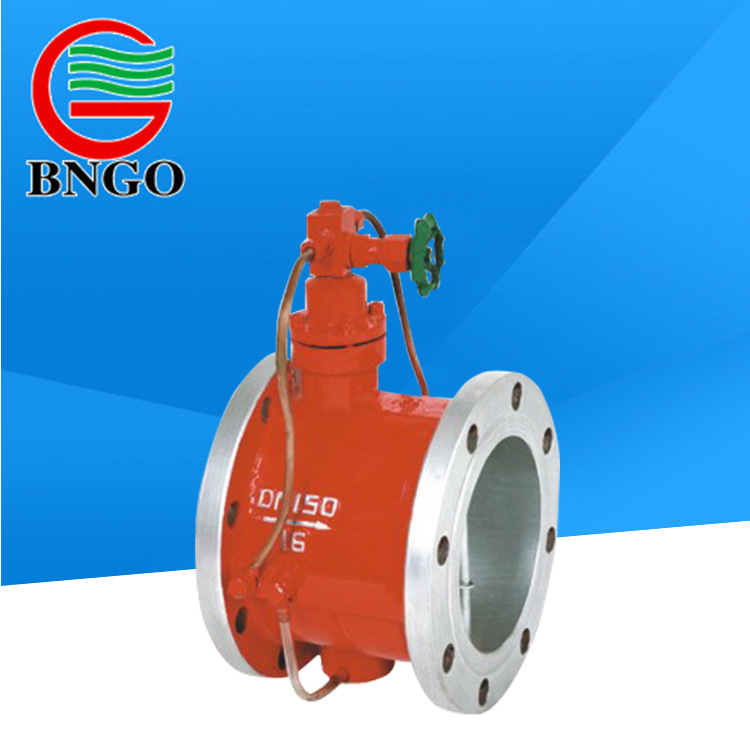

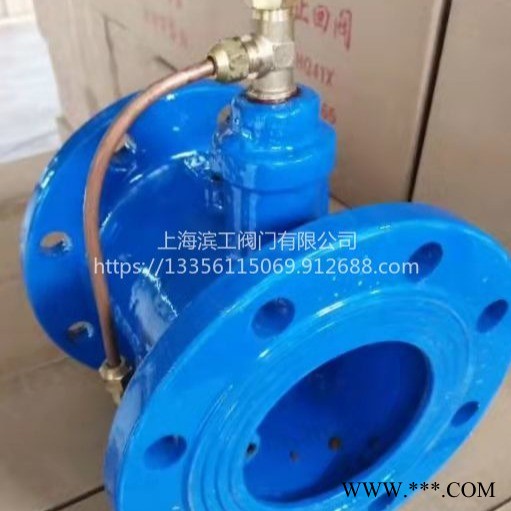

铸钢微阻缓闭消声止回阀HH49X 铸钢蝶式消声止回阀-上海滨工阀门 大口径法兰蝶式止回阀 水力控制阀
微阻缓闭消声止回阀 HH49X 铸钢水力控制阀 大口径消声止回阀
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
产品名称：微阻缓闭止回阀
产品型号：HH49X
品 牌：滨工
公称压力：1.0～2.5MPa
公称通经：40～1000mm
缓闭时间：3～60秒
适用介质：清水、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
产品简介：
微阻缓闭蝶型消声止回阀HH49X微阻缓止回阀.止回阀.阀门.HH49X阀门 主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
微阻缓闭止回阀主要零部件材料
零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
材料 | 灰铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
微阻缓闭止回阀主要外形连接尺寸
DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 | 720 | 780 | 840 | 990 | 1050 |
H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 | 434 | 491 | 549 | 600 | 655 |
微阻缓闭蝶式消声止回阀特点：
微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
