品牌:滨工阀门
起订:1件
| 品牌 : | 滨工阀门 | 型号 : | Z41H-16C |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN15-65 | 适用介质 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动、电动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |
法兰锻钢闸阀 高压法兰闸阀Z41H 上海高压锻钢法兰闸阀 铸钢闸阀
--------------------------------------------------------------------------------------------------------------------------------------------- --
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
供应上海高压锻钢闸阀，阀门之乡高压锻钢闸阀，高压锻钢闸阀报价，哪里的高压锻钢闸阀好，好友推荐上海滨工阀门生产的高压锻钢闸阀，其外观好，品质高，价格低值得试用！！【Z41H/Y锻钢闸阀】适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。
产品介绍：
产 品： | Z41Y-锻钢闸阀 |
型 号： | Z41Y-150 |
规 格： | DN15-DN50 |
品 牌： | 滨工阀门有限公司 |
单 价： | 面议 |
起订量： | 1 台 |
供货总量： | 1000 台 |
【阀门概述】：
滨工阀门厂专业生产的【Z41H/Y锻钢闸阀】Class150～800 锻钢闸阀的阀体与阀盖一般采用螺栓连接，【Z41H/Y锻钢闸阀】Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。
Z41H/Y锻钢闸阀有三种阀盖设计形式。
一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。
二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。
三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封，法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
【阀门用途】：
Z41H/Y锻钢闸阀是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
【Z41H/Y锻钢闸阀】适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。
【阀门特点】：
1、闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。
2、闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长，开闭所需外力较小。
3、采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松，介质的流向不受限制。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。全开时，密封面受工作介质的冲蚀比截止阀小。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。体形比较简单，铸造工艺性较好。

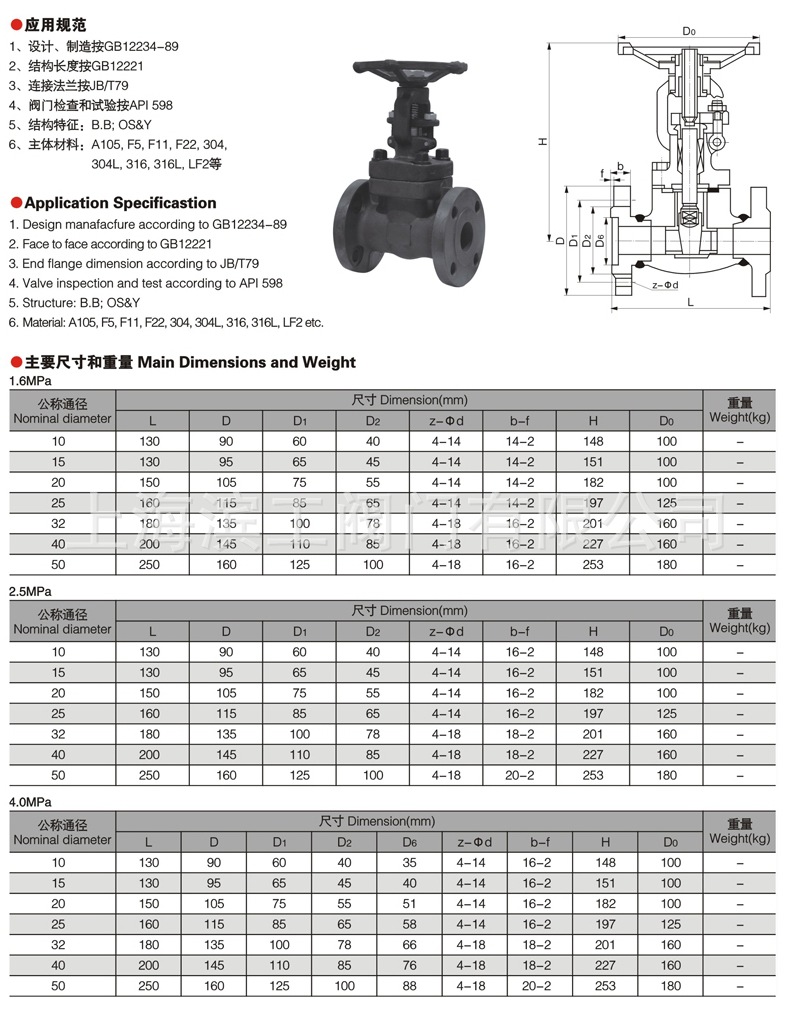

【阀门结构图】：
【阀门零部材质及连接尺寸】：
Z41H/Y锻钢闸阀 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304（L） | Type F316（L） | ||
1 | 阀体 | A105N | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | 阀座 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304（L） | A182 F316（L） |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304（L） | A182 F316（L） |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304（L） | A182 F316（L） | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 酸性 等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L（RF） | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Z41H/Y锻钢闸阀 900Lb-1500Lb
【阀门零件材质及连接尺寸】：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304（L） | Type F316（L） | ||
1 | 阀体 | A105N | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | 阀座 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304（L） | A182 F316（L） |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304（L） | A182 F316（L） |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304（L） | A182 F316（L） | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 酸性 等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L（RTJ） | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1（BW） | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（开） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
