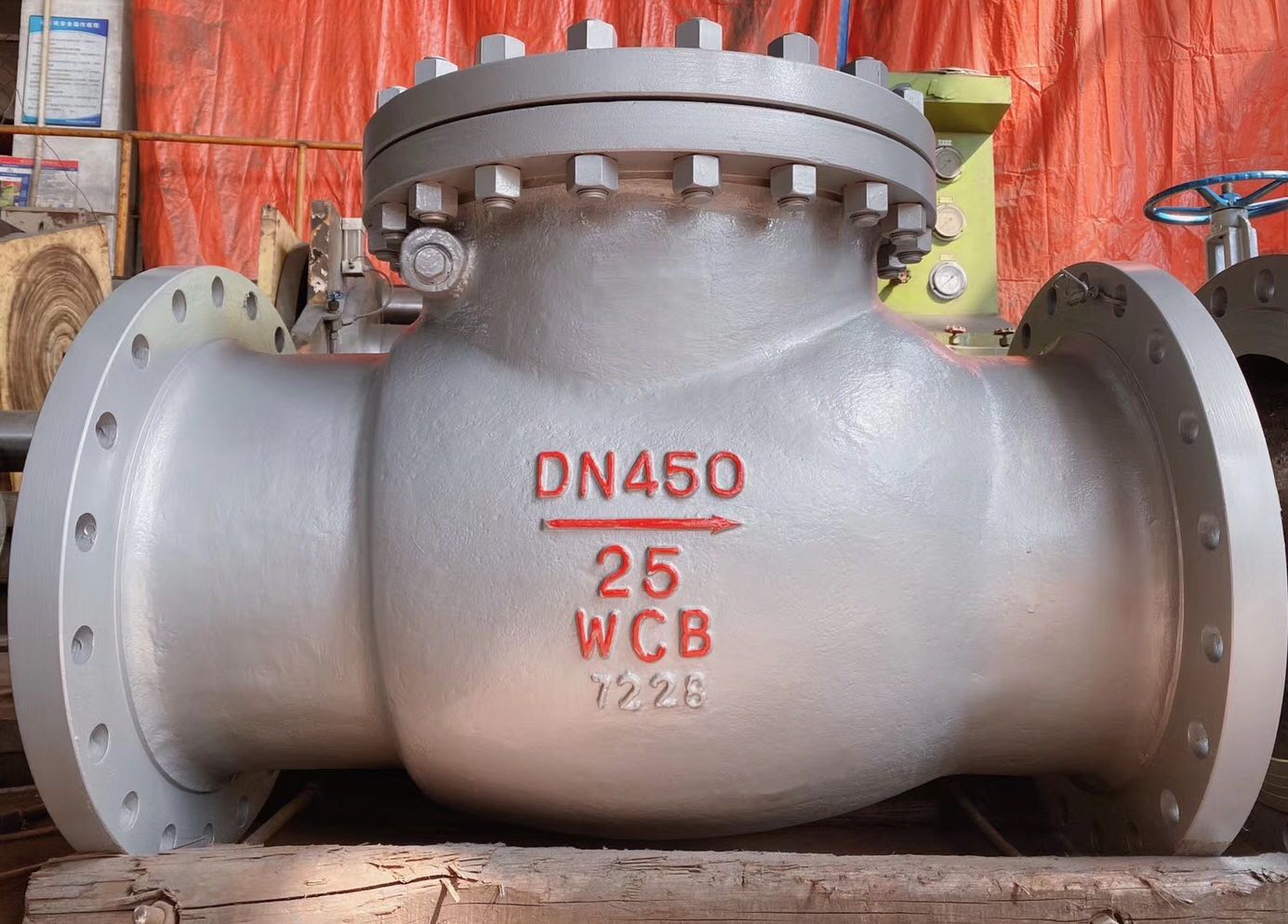

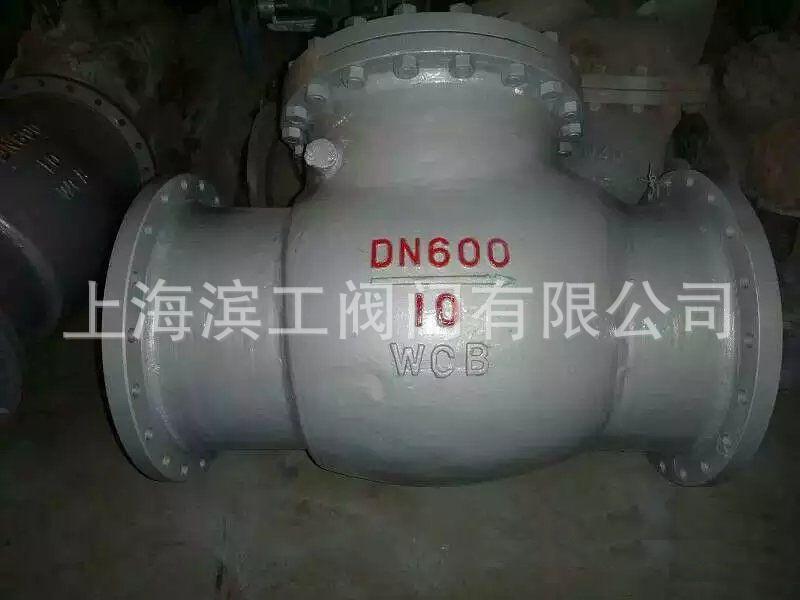

旋启式法兰铸钢止回阀 高压铸钢法兰止回阀 铸钢法兰止回阀H44H 法兰止回阀-上海滨工阀门 铸钢单向阀 逆止阀
大口径铸钢止回阀 高压铸钢止回阀H44H 旋启式止回阀
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
产品介绍：
旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
应用范围：
铸钢法兰止回阀有三种体盖连接设计形式。 种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
结构特点：
锻钢止回阀采用以下结构： 全径或缩径 升降式止回阀 球式止回阀 旋启式止回阀 按需求内置弹簧 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖 整体式上密封座 承插端符合ASME B16.11、螺纹连接端（NPT）符合ANSI/ASME B1.20.1、阀瓣可变换为节流型、针型、球型。
标准规范：
设计制造标准：JB/T 7746、API602 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 承插焊标准：JB/T 1751、ASME B16.11 螺纹连接标准：GB 7306、ASME B2.1 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-200
阀门试验压力及阀门在各级温度下的 工作压力。
公称压力 | 强度实验压力 | 密封实验压力 | 介质工作温度（℃） | |||||||
水 | 气 | 至200 | 250 | 300 | 350 | 400 | 425 | 450 | ||
允许工作压力（MPa） | ||||||||||
1.6 | 2.40 | 1.76 | 0.6 | 1.6 | 1.5 | 1.3 | 1.2 | 1.0 | 0.9 | 0.7 |
2.5 | 3.75 | 2.75 | 2.5 | 2.3 | 2.0 | 1.8 | 1.6 | 1.4 | 1.1 | |
4.0 | 6.00 | 4.40 | 4.0 | 3.9 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | |
6.4 | 9.60 | 7.04 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | |
10.0 | 15.00 | 11.00 | 10.0 | 9.2 | 8.2 | 7.3 | 6.4 | 5.8 | 4.5 | |
16.0 | 24.00 | 17.00 | 16.0 | 14.7 | 13.1 | 11.7 | 10.2 | 9.3 | 7.2 | |
使用说明：
1 本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
主要零件材料
| 零件名称 | 材 料 | |
阀体、阀盖 | 碳素铸钢 | 不锈钢 |
阀瓣 | 碳素铸钢＋硬制合金碳 | 不锈钢＋硬制合金 |
摇杆 | 素铸 | 不锈钢 |
公称压力PN1.6MPa产品系列
规格DN(mm) | L | D | D1 | D2 | b | Z-d | D3 | H | 重量（kg） |
40 | 220 | 145 | 110 | 85 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 185 | 160 | 21.3 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 215 | 175 | 28.1 |
80 | 310 | 195 | 160 | 135 | 24 | 8-18 | 235 | 185 | 37.6 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 270 | 220 | 56.7 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 340 | 248 | 91 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 375 | 270 | 129 |
