| 品牌 : | 网野 | 型号 : | DS9D41X |
| 结构形式 : | 杠杆式 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电子 | 零部件及配件 : | 配件 |
| 用途 : | 止回 | 类型(通道位置) : | 直通式 |

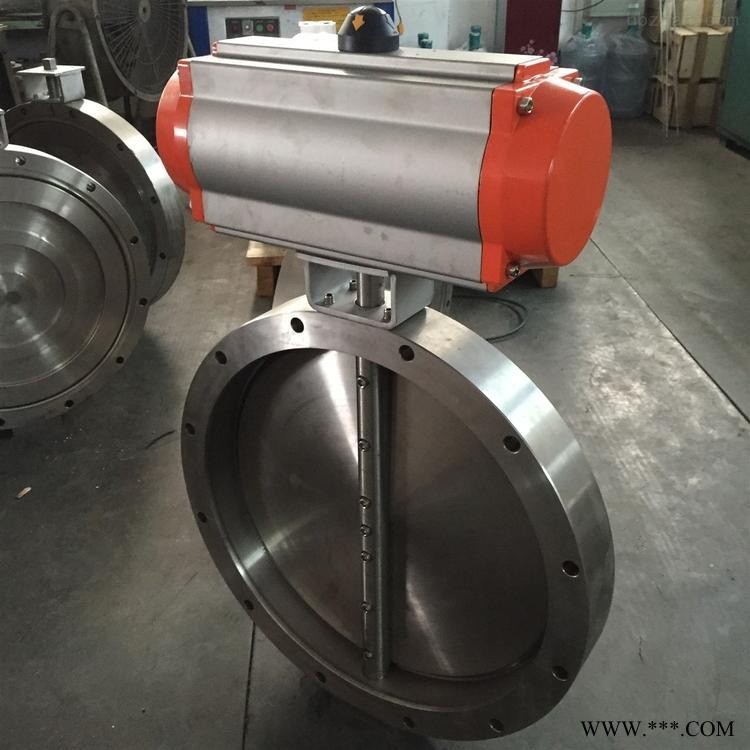

产品概述
本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。
主要参数
型号 | DS9D41X-2.5C | DS9D41X-2.5C | |
公称压力（MPa) | 0.25 | 0.25 | |
试验压力（MPa) | 强度试验 | 0.4 | 0.4 |
密封试验 | 0.275 | 0.275 | |
工作压力（MPa) | 0.25 | 0.25 | |
适用介质 | 无腐蚀饱和水蒸汽 | ||
适用温度 | ≤120 | ≤200 | |
真空浅漏率 | ≤6.67×10-2PaM3S | ||
法兰连接尺寸标准 | GB25555～2556-81 | ||
压力试验标准 | GB/T13927-92 | ||
主要零件材料
零件名称 | 阀体、阀板 | 阀轴、密封座 | 蝶板密封圈 |
材料 | Q235-A、F钢板 | 2Cr13、1Cr18Ni9Ti | 三元乙橡胶、氟橡胶 |
DK941X-2.5C真空蝶阀主要外形连接尺寸 单位：mm
DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
产品尺寸
