品牌:德品
起订:1台
供应:4台
| 类型 : | 摇臂钻床 | 品牌 : | 德品 |
| 型号 : | z3050 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机二年保修 | 主电机功率 : | 5.5 |
| 外形尺寸 : | 2500x1060x2800 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 50 | 主轴转速范围 : | 25--2000 |
| 主轴孔锥度 : | 5 | 适用行业 : | 通用 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 | 货号 : | 3050 |
| 是否跨境货源 : | 否 |
摇臂钻床主要结构：
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手作，使其在水平导轨上沿摇臂移动。
摇臂钻床运动形式：
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为:
(1)摇臂钻床的主运动为主轴的旋转运动
(2)进给运动为主轴的纵向进给
(3)辅助运动有:摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

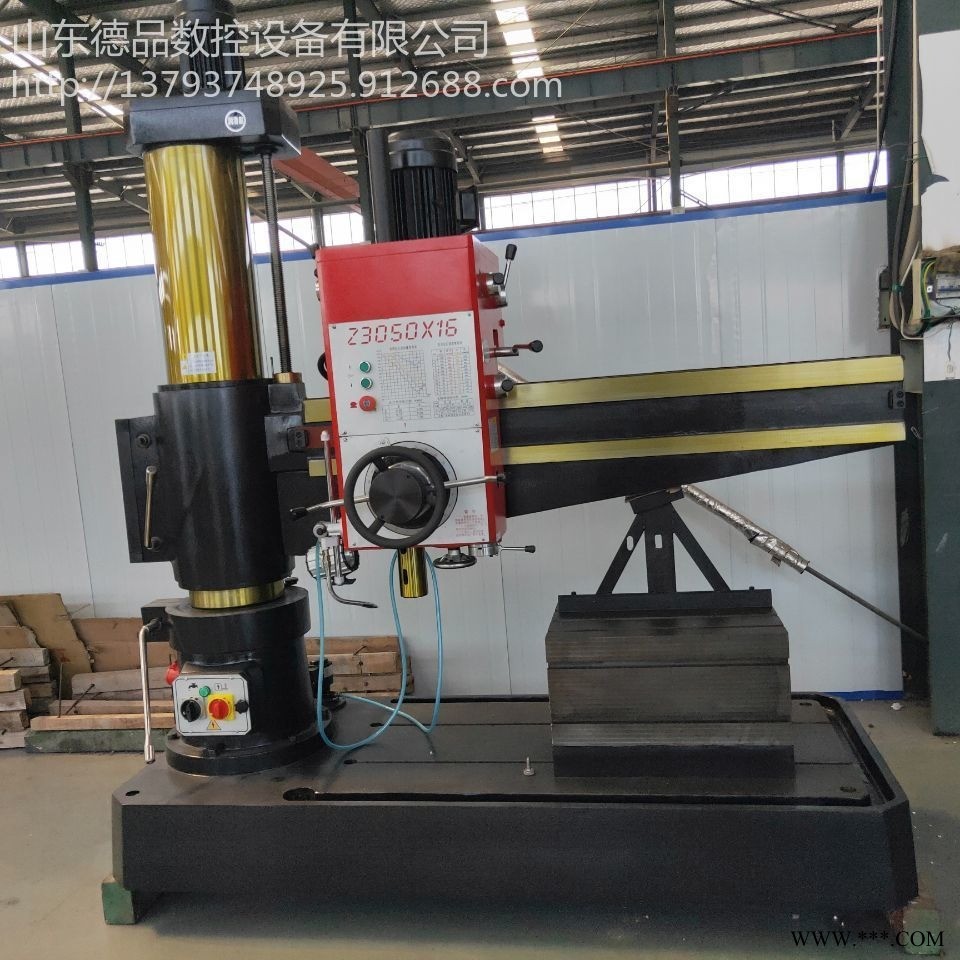

Z3050x16摇臂钻主要技术参数：(液压锁紧，液压变速型）
钻孔直径：50
主轴端面制作工作台距离：320-1220
主轴中心距立柱母线距离：350-1600
主轴行程：300
主轴锥孔：5
主轴转速范围：25-2000
主轴转速级数：16
主轴进给量范围：0.04-3.2
主轴进给量级数：16
摇臂回转角度：360
主电机功率：4
升降电机功率：1.5
机床重量：3200
外形尺寸：2500x1060x2800
1.产品价格：产品价格仅供参考，详细报价请咨询客服。
2.发货时间：采购商确认订单后的3-5天内公司会安排发货。
3.产品包装：所有产品包装可以根据采购商要求包装，纸箱。
4.物流公司：发货物流由客户指定，具体请咨询客服。
5.运 费：运费由买家承担，具体运费请联系客服进行协商。
山东德品数控设备有限公司
|  |
