| 品牌 : | 上海茂北/Maobei | 型号 : | Z11W/Z41W/Z61W |
| 连接形式 : | 法兰/焊接/螺纹 | 主体材料 : | 铸铁/碳钢/不锈钢/特材 |
| 公称通径 : | DN6~DN50 | 适用介质 : | 水、汽、油等 |
| 密封形式 : | 硬密封 | 标准 : | 国标/美标/日标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 手轮 |
| 用途 : | 截止/调节 | 压力环境 : | 低压/常压/高压 |
| 工作温度 : | 低温/常温/高温 | 类型(通道位置) : | 直通式 |

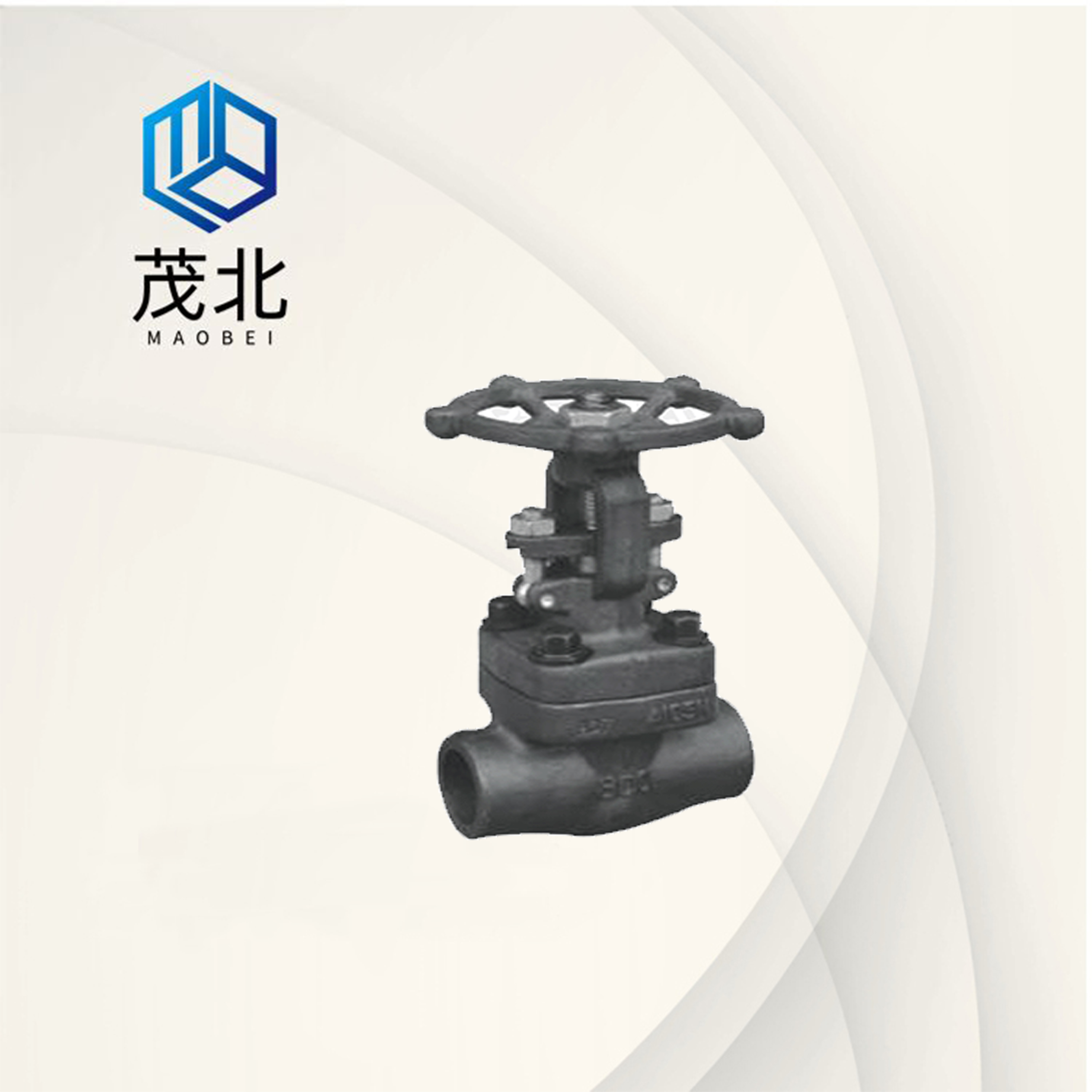

Z61Y锻钢承插焊闸阀特点：
Z61Y锻钢承插焊闸阀通常有有三种阀盖设计形式。 种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
Z61Y锻钢承插焊闸阀参数：
产品名称：锻钢承插焊闸阀
产品型号：Z61Y
产品口径：DN15～DN50
工作压力：10MPA-16MPA
工作温度：—29℃～550℃
适用介质：水、蒸汽、油品等
连接方式：焊接
阀体材质：锻钢
阀杆材质：铬不锈钢、铬镍钛不锈钢、铬钼合金钢
密封面材质：堆焊铁基合金、铬不锈钢、堆焊硬质合金、本体材料、堆焊硬质合金、堆焊硬质合金
填料：石墨或柔性石墨、、柔性石墨
Z61Y锻钢承插焊闸阀标准：
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
茂北阀门提醒您安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
