| 品牌 : | 上海茂北/Maobei | 型号 : | Z41F46/Z41F4 |
| 连接形式 : | 法兰/焊接/螺纹 | 主体材料 : | 铸铁/碳钢/不锈钢/特材 |
| 公称通径 : | DN15~DN2000 | 适用介质 : | 弱酸碱介质 |
| 密封形式 : | 软密封型 | 标准 : | 国标/美标/日标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 手轮 |
| 用途 : | 截止/调节 | 压力环境 : | 低压 |
| 工作温度 : | 低温 | 类型(通道位置) : | 直通式 |

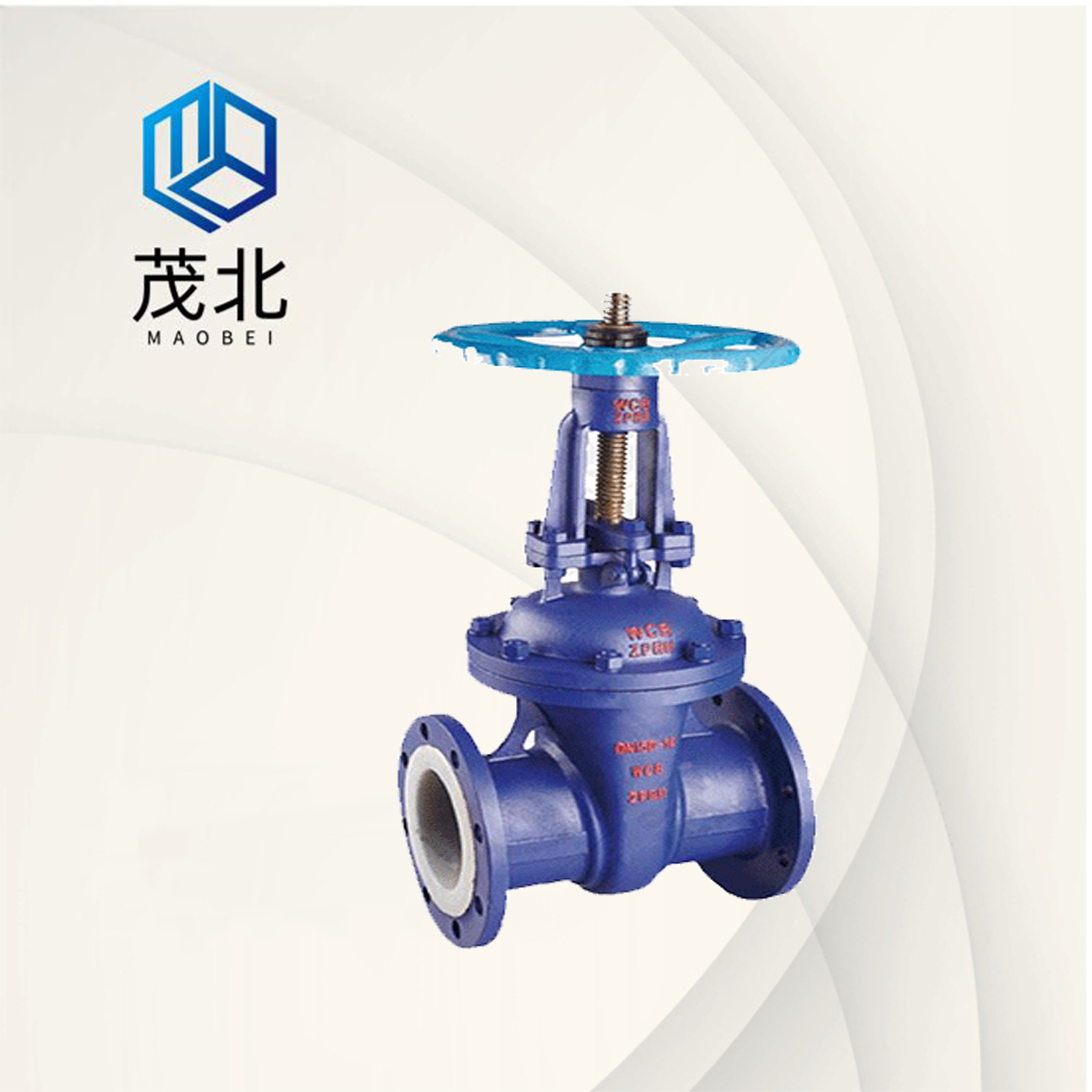

Z41F46衬氟闸阀概述
衬氟闸阀是一种带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
Z41F46衬氟闸阀参数
产品名称：衬氟闸阀
产品型号：Z41F46
阀门口径：15～500
适用温度：-50℃～150℃
适用介质：各种化学物质
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
Z41F46衬氟闸阀技术规范：
设计标准：GB12234
结构长度：GB12221
法兰标准：JB/T79-94
检验试验：GB/T13927
驱动方式：手动、电动、气动
Z41F46/Z41F衬氟闸阀的特点
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
