品牌:博泵
起订:1台
| 品牌 : | 博泵 | 型号 : | ISG80-250A |
| 材质 : | 铸铁 | 性能 : | 耐磨 |
| 扬程 : | 70 | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 边立式 |
| 叶轮结构 : | 封闭式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 46.7 | 叶轮数目 : | 1 |
| 汽蚀余量 : | 3.0 | 吸入口径 : | 80 |
| 排出口径 : | 80 | 结构原理 : | 喷射泵 |
| 级数 : | 单级 | 重量 : | 210 |
| 电压 : | 380 | 功率 : | 18.5 |
| 转速(r/min) : | 2900 | 效率（ ） : | 59 |
定制ISG80-250A型管道泵 高层建筑增压送水泵 园林喷灌专用泵 消防增压泵 清水泵选型 离心泵性能参数 博泵泵业
一、产品概述:
ISG型立式管道离心泵（可用于管道增压泵、管道加压泵），采用IS型离心泵之性能参数，在一般立式泵的基础上简化结构设计而成。根据使用温度、介质等不同在ISG型基础上派生出IRG型热水离心泵、IHG型不锈钢化工泵、YG型离心油泵。该系列产品的特点为结构紧凑，零配件种类少，使用和维修方便。
二、产品特点:
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑，占地面积小，如加上电机防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短。
3、轴封采用机械密封，根据介质可有不同的材质配置，能根据实际情况有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据流量使用要求，采用并联运行方式。

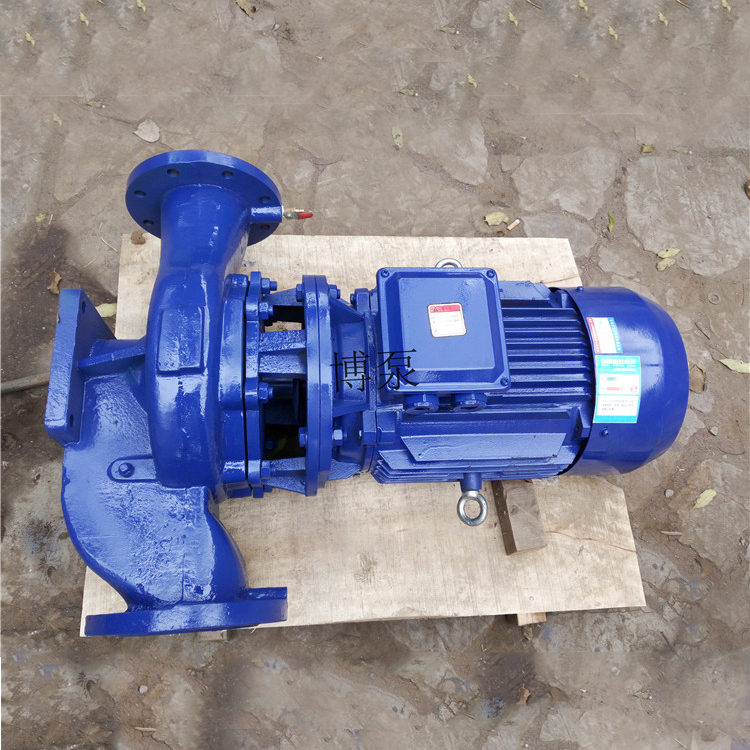

6、可根据管路布置的要求采用泵的竖式和横式安装。
三、主要用途:
1、ISG型立式管道离心泵：供输送清水或物理、化学性质类似于清水的其他液体之用，被输送介质温度T<120℃。
2、IRG型立式热水循环泵：各行业热水增压循环输送之用或城市采暖系统循环用泵，被输送介质温度T<120℃，因机械密封技术的发展，现今IRG与ISG泵已通用，型号上不做具体区分亦可。
3、IHG型立式管道化工泵：供输送不含固体颗粒（或者含微量细小颗粒，具体请咨询技术人员），具有一定腐蚀性，粘度类似于水的液体，被输送介质温度为-20℃~+120℃。
4、YG型立式管道离心油泵，供输送汽油、柴油等轻质石油产品，被输送介质温度为-20℃~+120℃，可按需配置铜叶轮。
四、工作条件:
1、入口压力≤0.6MPa。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如被输送介质带有细小颗粒，请在订货时说明，以便我司选用相对耐mo的机械密封。
五、结构说明:

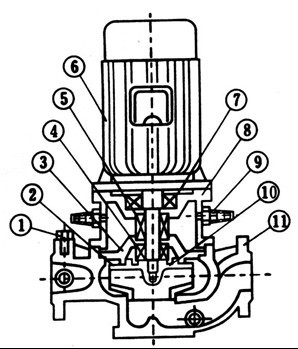

ISG立式管道泵结构图
| 1 | 取压塞 | ISG型结构说明： 1.泵与电机同端盖，轴向尺寸缩短，结构简单。 2.泵体上设有取压孔和放水孔。 3.泵体上设有排气阀，工作前能拐车放泵内空气。 4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。 |
2 | 排气阀 | ||
3 | 叶轮 | ||
4 | 机械密封 | ||
5 | 挡水圈 | ||
6 | 电机 | ||
7 | 轴 | ||
8 | 联体座 | ||
9 | 叶轮螺母 | ||
10 | 泵体 | ||
11 | 放水阀 | ||
IRG立式热水管道泵结构图
| 1 | 取压塞 | IRG型结构说明： 1.泵体与上部结构中间装有隔热盖，适用于介质温度T<120度的场合。 2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。 3.可根据用户要求隔热盖内安装风冷装置。 |
2 | 排气阀 | ||
3 | 叶轮 | ||
4 | 机械密封 | ||
5 | 轴承 | ||
6 | 电机 | ||
7 | 联体座 | ||
8 | 挡水圈 | ||
9 | 叶轮螺母 | ||
10 | 泵体 | ||
11 | 放水阀 | ||
GRG高温型立式管道泵结构
| 1 | 排气阀 | GRG型结构说明： 1.泵体与上部结构中间采用外供水隔热和冷却，可以适用于温度-45度~+240度的高温场合。 2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。 3.采用组合式密封，下端为进口钛合金密封环的中型高温机械密封。 |
2 | 叶轮 | ||
3 | 泵盖 | ||
4 | 机械密封 | ||
5 | 挡水圈 | ||
6 | 电机 | ||
7 | 轴承 | ||
8 | 联体座 | ||
9 | 冷却水管 | ||
10 | 叶轮螺母 | ||
11 | 泵体 |
六、故障及排除方法:
故障现象 | 可能产生的原因 | 排除方法 |
1、水泵不出水 | a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 | a、检查，去除阻塞物 |
2、水泵流量不足 | a、先按1.原因检查。 | a、先按1.排除 |
3、功率过大 | a、超过额定流量使用。 | a、调节流量关小出口阀门。 |
4、杂音振动 | a、管路支撑不稳。 | a、稳固管路 |
5、电机发热 | a、流量过大、超载运行。 | a、关小出口阀。 |
6、水泵漏水 | a、机械密封磨损。 | a、更换。 |
七、性能参数：
型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | |
mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | |
65-100(I) | 65 | 35 | 9.72 | 13.8 | 67 | 2900 | 3 | 3.0 |
65-100(I)A | 65 | 31.3 | 8.7 | 11 | 66 | 2900 | 2.2 | 3.0 |
65-125(I) | 65 | 35 | 9.72 | 22 | 67 | 2900 | 5.5 | 3.0 |
65-125(I)A | 65 | 31.3 | 8.7 | 17.5 | 66 | 2900 | 4 | 3.0 |
65-160(I) | 65 | 35 | 9.72 | 35 | 63 | 2900 | 7.5 | 3.0 |
65-160(I)A | 65 | 32.7 | 9.1 | 30.6 | 62 | 2900 | 7.5 | 3.0 |
65-160(I)B | 65 | 30.3 | 8.4 | 26 | 69 | 2900 | 5.5 | 3.0 |
65-200(I) | 65 | 35 | 9.72 | 53.5 | 55 | 2900 | 15 | 3.0 |
65-200(I)A | 65 | 32.8 | 9.1 | 47 | 54 | 2900 | 11 | 3.0 |
65-200(I)B | 65 | 30.5 | 8.5 | 40.6 | 65 | 2900 | 7.5 | 3.0 |
65-250(I) | 65 | 35 | 9.72 | 83 | 52 | 2900 | 22 | 3.0 |
65-250(I)A | 65 | 32.5 | 9.0 | 73 | 52 | 2900 | 18.5 | 3.0 |
65-250(I)B | 65 | 30 | 8.3 | 62 | 58 | 2900 | 15 | 3.0 |
65-315(I) | 65 | 35 | 9.72 | 128 | 44 | 2900 | 37 | 3.0 |
65-315(I)A | 65 | 32.5 | 9.0 | 112.6 | 43 | 2900 | 30 | 3.0 |
65-315(I)B | 65 | 31 | 8.6 | 102.5 | 53 | 2900 | 30 | 3.0 |
65-315(I)C | 65 | 29 | 8.1 | 87 | 51 | 2900 | 22 | 3.0 |

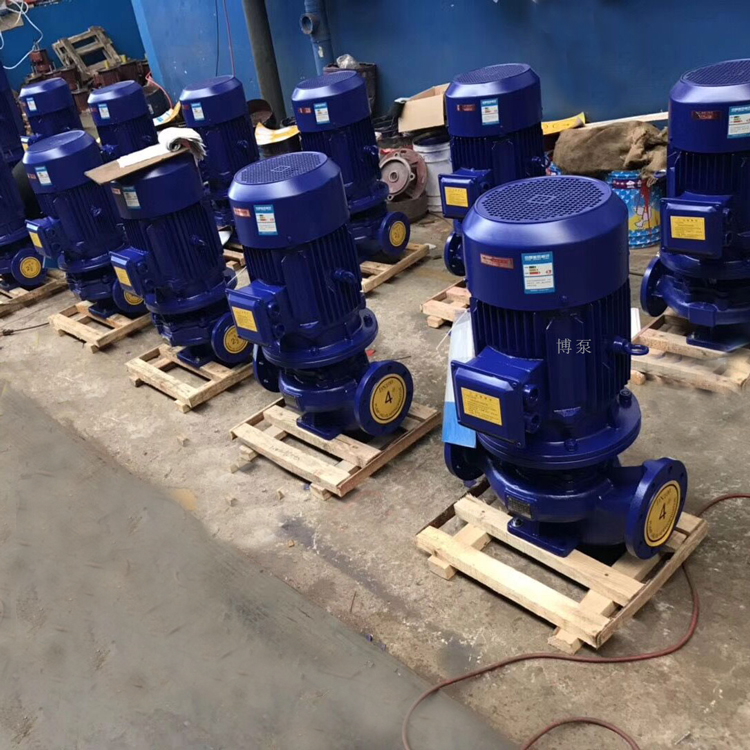

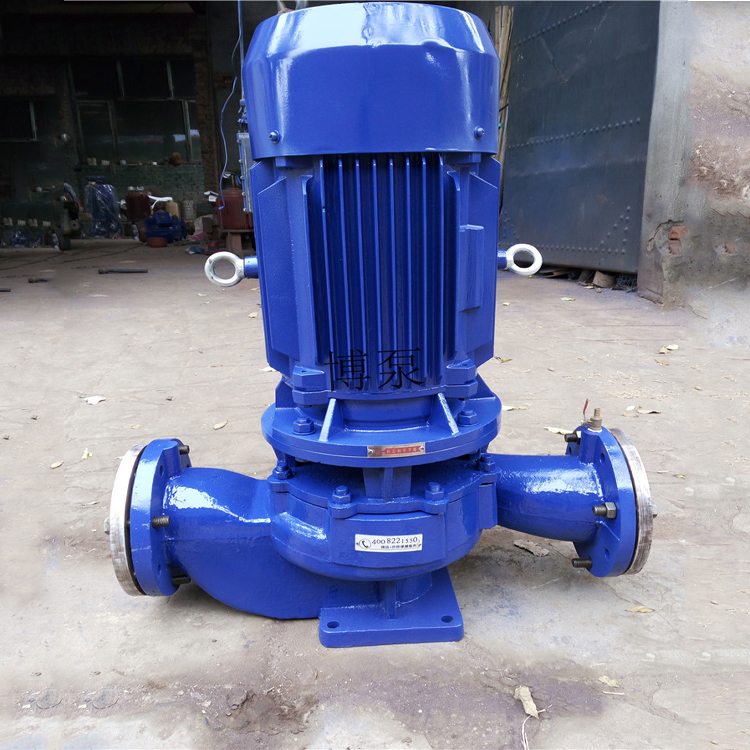

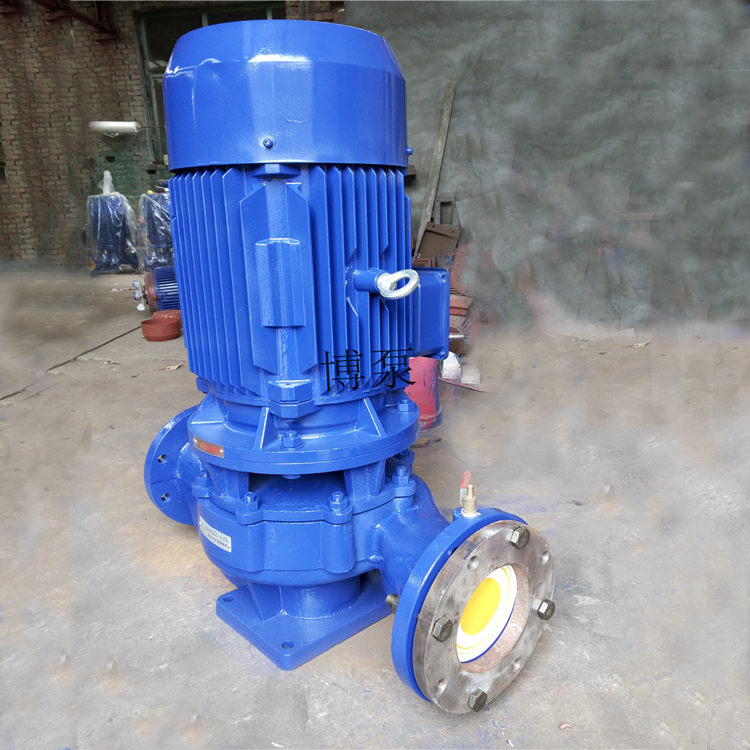

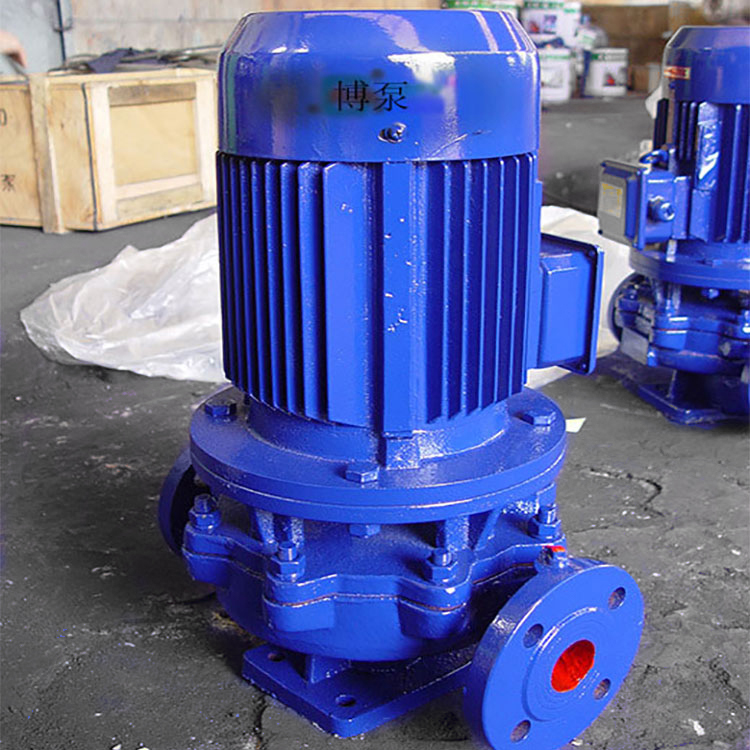

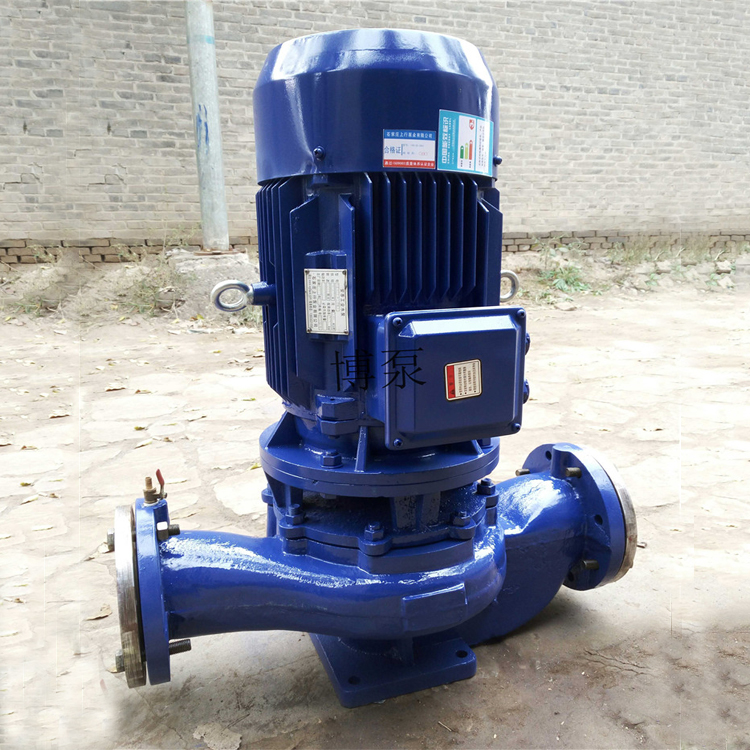

八、实图展示:
