自动机械卷板机 工厂价格 机械自动升降卷板机 腾昂机械定做

卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

对称式卷板机上辊在两下辊 对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生 性的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

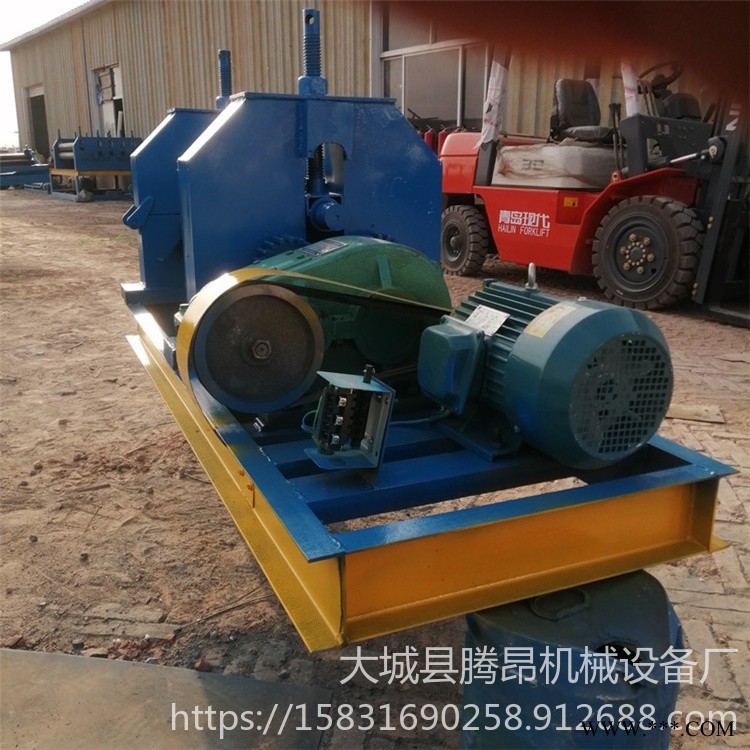

机械卷板机主要部件：

 （1）卷板机上下辊：为卷板机的重要部件，材质为锻制碳素钢。

 （2）卷板机机架：分左右机架各一件，机架上装有下辊轴承。机架内部有方扣丝杆，丝杆上端与上辊两端轴承座相铰接。在其下部装有蜗轮副和螺旋副。籍蜗轮中螺母旋转使上辊上什或下降。

 （3）减速机：采用ZSY280硬齿面型减速机与垫高一同安装在槽钢底座上。

  （4）卷板机卸料装置：装于减速机一侧用于卸料时平衡上辊；由油缸完成卸料与恢复。

 （5）底座：由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面，从而形成一个整体。

 （6）电气部分：全部安装在一个操纵箱内，便于操作。

1、机械式三辊卷板机分为对称和非对称。

机械式三辊对称式

机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊 对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

机械三辊非对称式

机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能。结构紧凑，操作维修方便。

2、液压式

液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节。上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐。

为上调式对称式三辊卷板机，可将金属板材卷成圆形、弧形和一定范围内的锥形工件，本机种两下辊为主动辊，上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。

适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，本机型两个下辊为主动辊可水平移动，上辊为从动辊可上下移动，移动方式有机械式和液压式，传动轴均采用万向连轴器连接。
