温州厂家直销G41W不锈钢隔膜阀 G41J-10P不锈钢衬胶隔膜阀 捷泰不锈钢法兰隔膜阀 G41W-10P

价格:￥960.00/件
品牌:捷泰
起订:1件

发送询价

品牌 :	捷泰	型号 :	G41W-10P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	屋式	公称通径 :	DN15~400
适用介质 :	各种高腐蚀化学介质	驱动方式 :	手动
压力环境 :	常压	工作温度 :	常温
标准 :	国标	流动方向 :	单向
零部件及配件 :	阀体	用途 :	截止
类型(通道位置) :	二通式

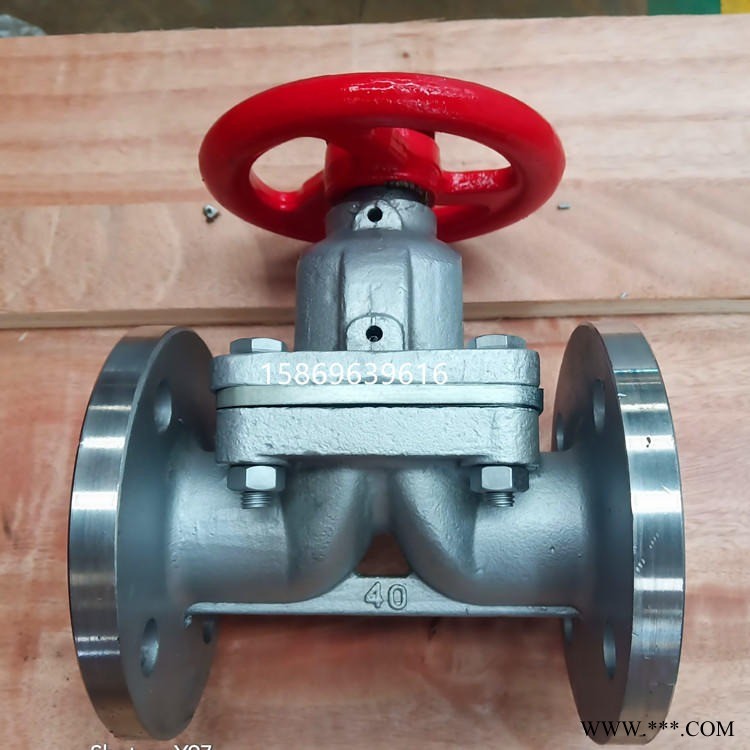

G41W不锈钢隔膜阀实物图片：

G41W不锈钢隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤80℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

适用范围

当前隔膜阀广泛地应用于环保城建、化工、冶金、石油、制药、食品、饮料、中。

G41W不锈钢隔膜阀材料 ：

阀体：不锈钢304、316、316L
阀盖：不锈钢304、316、316L
衬里：无衬里、橡胶  氟塑料
隔膜：橡胶、四氟
阀瓣：不锈钢304、316、316L
阀杆：不锈钢304、316、316L

G41W不锈钢隔膜阀测试 ：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

G41W不锈钢隔膜阀特点：

结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
G41W不锈钢隔膜阀部件列表：
1、阀体2、阀体衬里 3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

G41W不锈钢隔膜阀主要尺寸及重量

公称通径 DN	公称压力 Mpa	工作压力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584
