| 品牌 : | 捷泰 | 型号 : | A42F-25C |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN25-200 |
| 适用介质 : | 液化气 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |

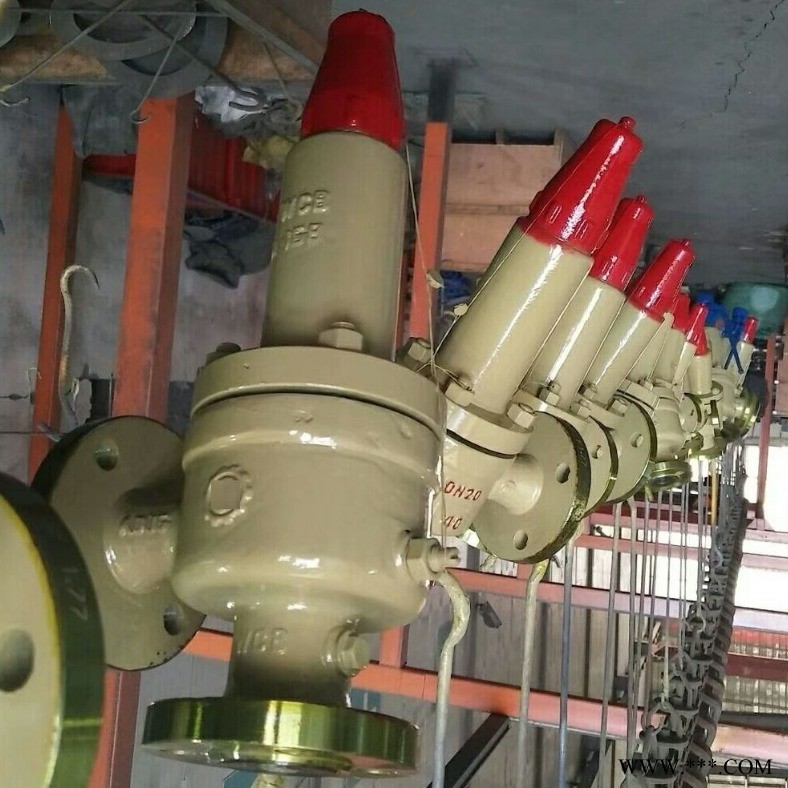

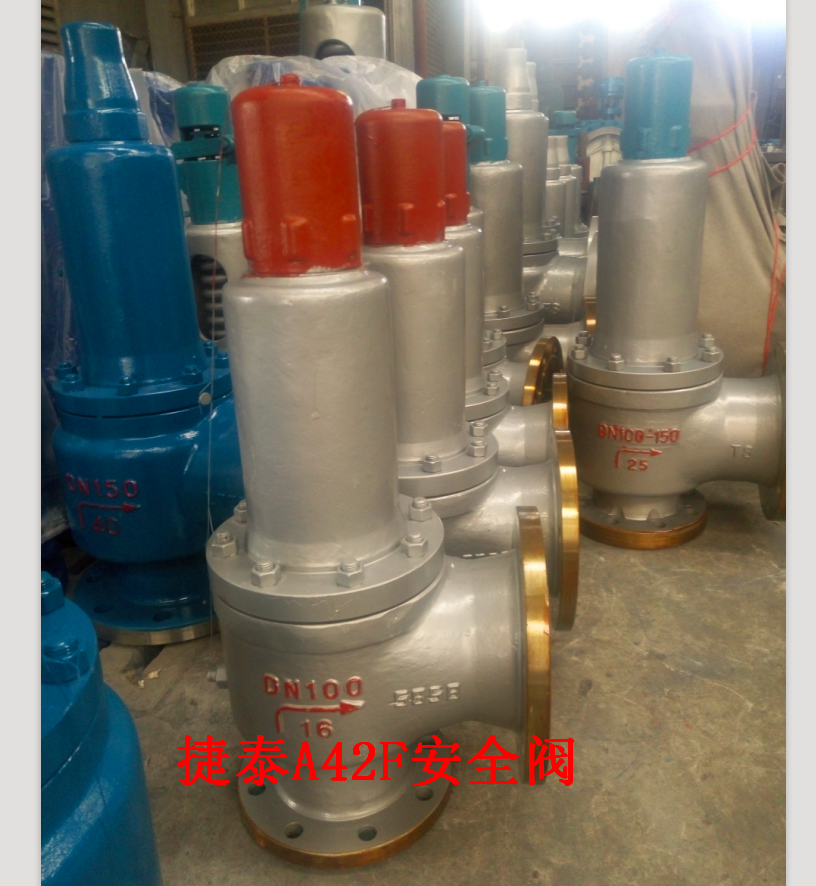

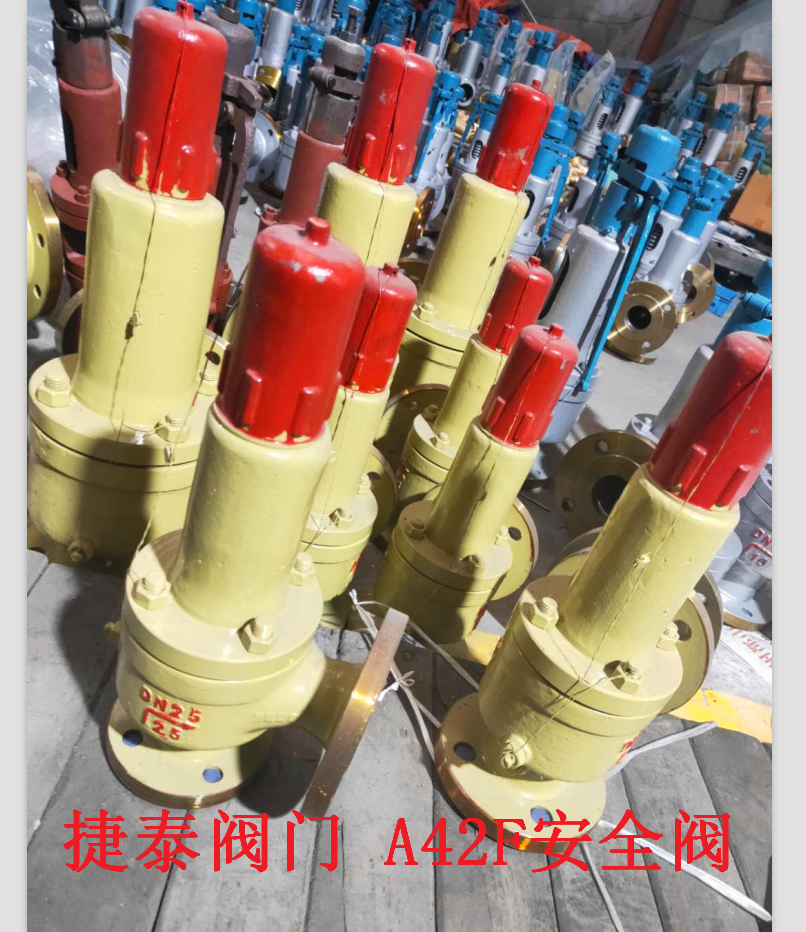

一、A42F液化气安全阀的详细资料：
产品型号：A42F-16C A42F-25C A42F-40 A42F-16P
产品名称：液化气安全阀 安全阀
产品特点：该阀门安装在液化气管道上和贮罐、球罐上，保护设备内介质。压力异常升高到规定值时，阀门自动开启，继而全量排放，起到保护设备安全的作用。
二、A42F安全阀主要设计参数：
设计、制造：GB/T12243
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN25~DN150mm
公称压力：PN1.6、2.5、4.0MP。
三、A42F安全阀主要性能参数：
公称压力 | 壳体试验 | 密封试验 | 开启压力 | 适用介质 | 适宜温度 |
1.6 | 2.4 | 0.9PK | 用户确定 | 液化气、 、 | -40~ |
2.5 | 3.75 | ||||
4.0 | 4.4 |
四、A42F安全阀主要零件材料：
阀体、阀盖 | 阀座、阀瓣、阀杆 | 弹簧 | 密封面 |
碳钢 | 铬不锈钢 | 铬钒钢 |
|
五、A42F液化气安全阀主要外形尺寸：
公称通径 DN(mm) | A42F主要连接尺寸和外形尺寸（mm） | 重量 （kg） | ||||||||||||||||
L | L1 | D | D1 | D2 | b | f | Z-фd | DN， | D， | D1， | D2， | b， | f， | Z-фd | H | do | ||
25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-18 | 250 | 15 | 12 |
32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 280 | 20 | 14 |
40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 290 | 25 | 16 |
50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 341 | 32 | 21 |
80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 470 | 50 | 43 |
100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 580 | 65 | 65 |
150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-23 | 670 | 100 | 110 |
永嘉县捷泰阀门有限公司 专业生产安全阀
