品牌:捷泰
起订:1个
| 品牌 : | 捷泰 | 型号 : | A28W-16T |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 黄铜 | 公称通径 : | DN15-80 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 不封闭式 |
A28H安全阀 A28W黄铜安全阀
A28H-10 A28H-16 A28H-10C A28H-16C A28W-16T
一、产品详细资料
产品型号：A28H-16 A28H-16C A28W-16P A28Y-16P A28Y-16R
A28H-10 A28H-10C A28W-10P A28Y-10P A28Y-10R

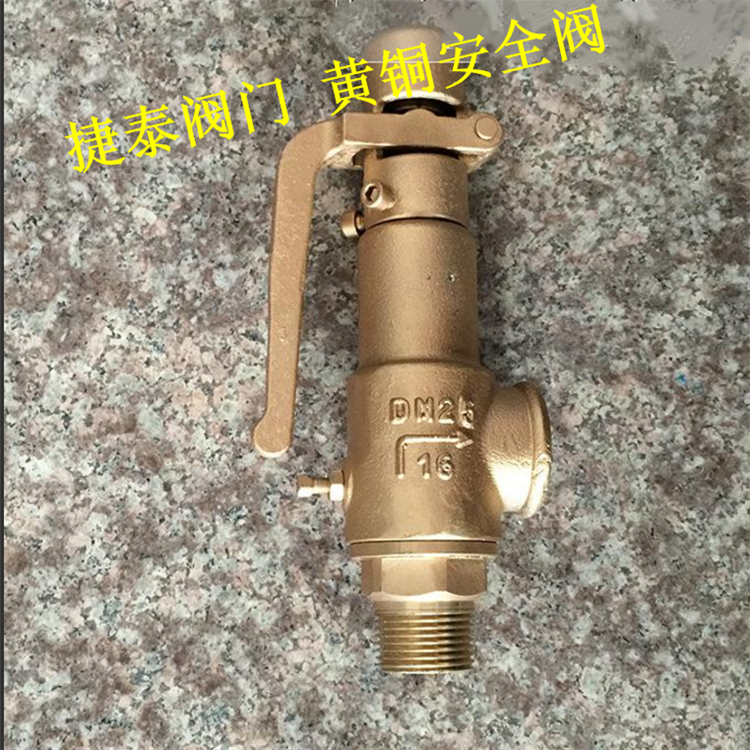

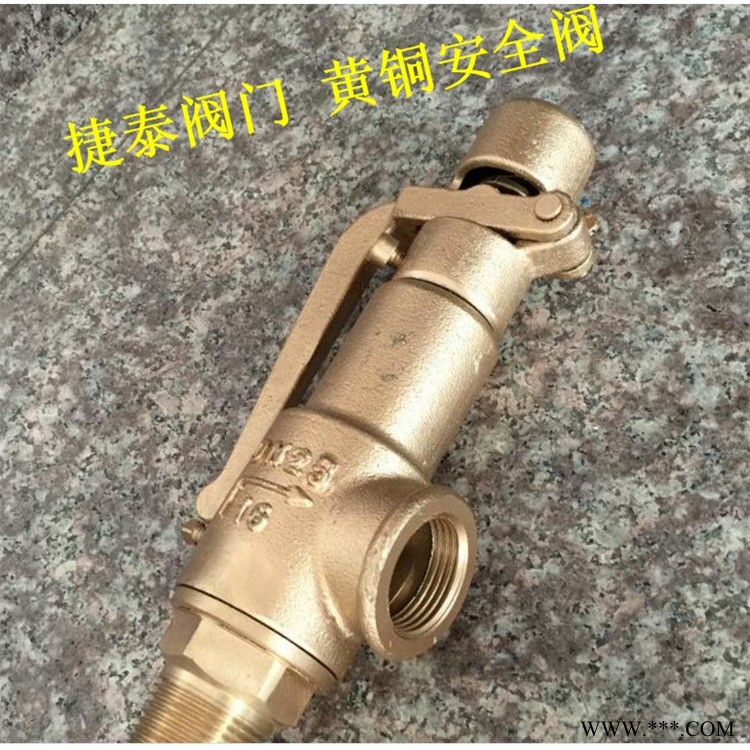

产品名称：外螺纹带扳手全启式安全阀 A28H安全阀
A28H安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，
A28W/Y-P/R安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、A28H安全阀主要零部件材料：
NO. | 零件名称 | A28H材料 | A28Y-P材料 | A28Y-R8材料 |
1 | 阀体 | HT200 | ZG1Cr18Ni9Ti | CF8M |
2 | 阀座 | 35 | ZG1Cr18Ni9Ti | CF8M |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 316 |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
6 | 阀杆 | 2Cr13 | 2Cr13 | 316 |
7 | 调整螺杆 | 45 | 2Cr13 | 316 |
8 | 保护罩 | ZG200-400 | ZG200-400 | CF8M |
密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | ||
三、A28H安全阀主要外形尺寸和连接尺寸：
公称通径 | 尺寸 | |||||
do | Rc | G | L | L1 | H | |
15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
25 | 15 | 1" | 11/4" | 45 | 72 | 277 |
32 | 20 | 11/4" | 11/2" | 55 | 85 | 312 |
40 | 25 | 11/2" | 2" | 67 | 100 | 322 |
50 | 32 | 2" | 21/2" | 76 | 112 | 348 |
65 | 40 | 21/2" | 3" | 110 | 135 | 370 |
80 | 60 | 3" | 4" | 110 | 145 | 410 |
A28W-16P不锈钢安全阀：
永嘉县捷泰阀门有限公司 专业生产各种型号安全阀
