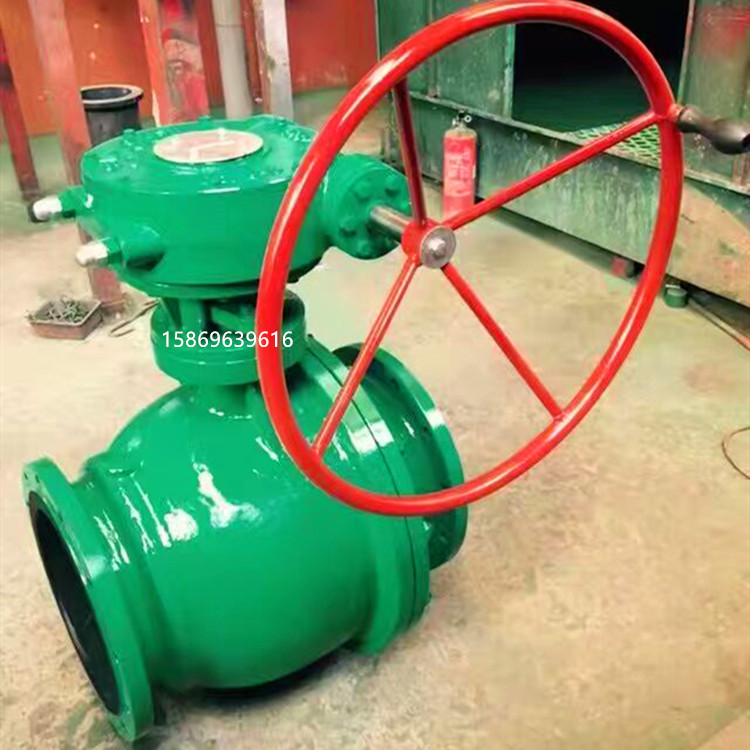

Q341J涡轮衬胶法兰球阀实物图片：

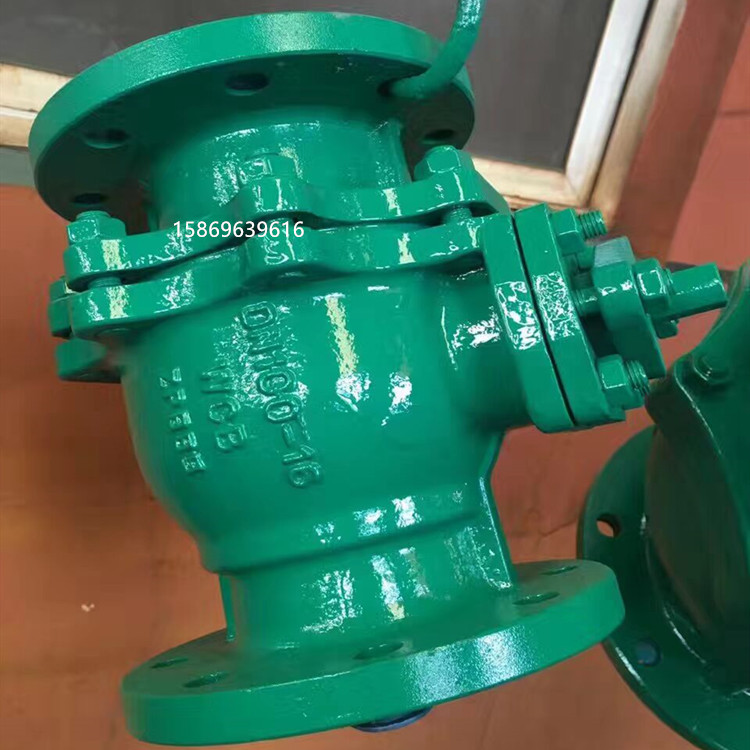

Q41J手动衬胶球阀实物图片：

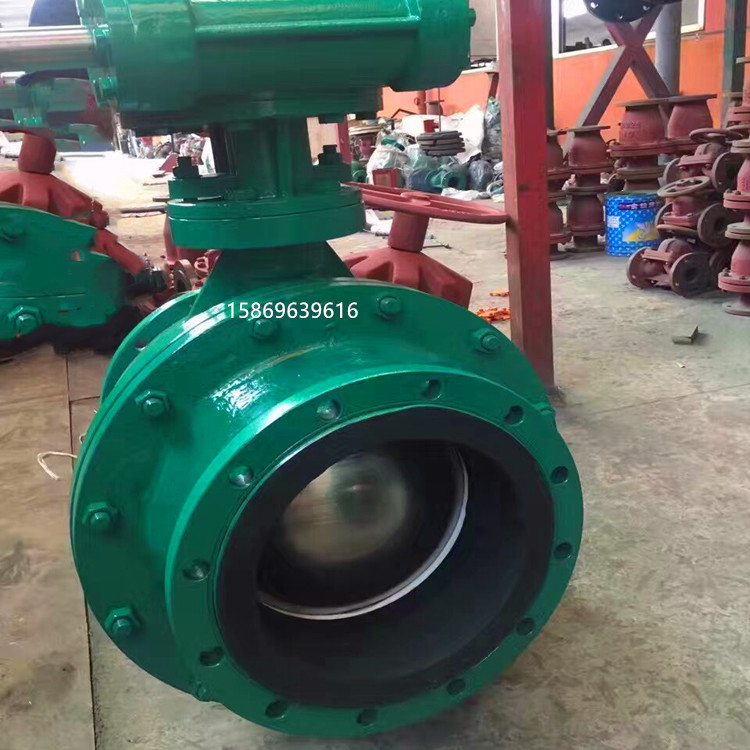

Q341J涡轮衬胶法兰球阀实物图片：

Q341J涡轮衬胶球阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能而且具有无毒、抗菌、防霉等特点，更有操作力矩小，维修方便，外形美观等突出优点。全衬胶法兰球阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质（全衬胶、半衬胶、全衬氟、半衬氟），以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。

Q341J涡轮衬胶球阀具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

Q341J涡轮衬胶球阀产品优点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

Q341J涡轮衬胶球阀结构特点：

球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。

球阀为Q41型，为对开二片式结构型式。

1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为体，杜 了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。

3、采用全塑料衬里工艺，耐介质的强腐蚀。

Q341J涡轮衬胶法兰球阀主要外形尺寸：
