| 品牌 : | 捷泰 | 型号 : | BQ41F-16P |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15~200（mm） |
| 适用介质 : | 油品 | 压力环境 : | 常压 |
| 工作温度 : | 常温 |

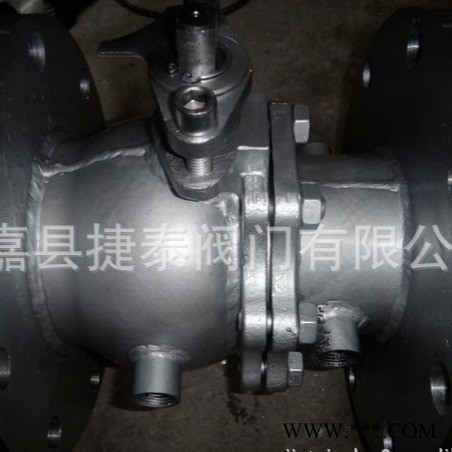

BQ41F保温球阀 BQ41H保温球阀
一、产品说明：
BQ41F保温球阀由于采用了蒸汽夹套保温，即使外界温度降到零度以下，此阀仍操作灵活，保证输油管道能启能闭。其优点是其他控制阀所不具备的，是重油输送管道理想的控制阀门。
保温球阀连接方式：
1.可选择内螺纹连接：DN15--DN20 G3/8，DN25--DN150 G1/2，DN200以上G3/4；
2.可选择法兰连接：DN15-DN50为15法兰，DN65--DN150为20法兰，DN200以上为25法兰。
二、BQ41F保温球阀主要部件材质：
阀体 | WCB | 304 | 316 | 304L | 316L |
球 | 304 | 304 | 316 | 304L | 316L |
阀杆 | 2Cr13 | 0Cr18Ni9(304) | 316 | 304L | 316L |
填料 | 柔性石墨环 | 柔性石墨环 | 柔性石墨环 | 柔性石墨环 | 柔性石墨环 |
三、保温球阀密封材质选择：
选择 | 常温 | 增强 | 通用温度 | 高温 | 耐磨、高温 |
材料代号 | F | Fs | M | PPL | Y.H |
适用温度 | ≤150℃ | ≤200℃ | ≤250℃ | ≤350℃ | ≤425℃ |
四、保温球阀主要连接尺寸（mm）：
| 公称通径DN | 法兰规格 | 尺寸（mm） | 重量Kg | |||||||
| d | L | H | W | E | Q | P | ||||
| inch | DN | 150、300Lb；10K、20K | ||||||||
| 1/2 | 15 | 15*40 | 15 | 110 | 101 | 130 | 58.5 | 147 | NPT3/4 | 5 |
| 3/4 | 20 | 20*40 | 19 | 117 | 101 | 160 | 58.5 | 147 | NPT3/4 | 6 |
| 1 | 25 | 25*50 | 25 | 127 | 106 | 160 | 63.5 | 156 | NPT3/4 | 9 |
| 11/2 | 40 | 40*65 | 38 | 165 | 125 | 230 | 62.5 | 181 | NPT3/4 | 15 |
| 2 | 50 | 50*80 | 51 | 178 | 135 | 230 | 68 | 218 | NPT3/4 | 21 |
| 3 | 80 | 80*150 | 76 | 229 | 193 | 400 | 82 | 275 | NPT3/4 | 38 |
| 4 | 100 | 100*200 | 102 | 254 | 265 | 700 | 83 | 300 | NPT3/4 | 70 |
| 6 | 150 | 150*250 | 152 | 292 | 355 | 1100 | 95 | 403 | NPT1 | 101 |
| 8 | 200 | 200*350 | 203 | 330 | 410 | 1100 | 100 | 492 | NPT1 | 140 |
