品牌:捷泰
起订:1个
发送询价
| 品牌 : | 捷泰 | 型号 : | H76X |
| 材质 : | 碳钢 | 连接形式 : | 对夹 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

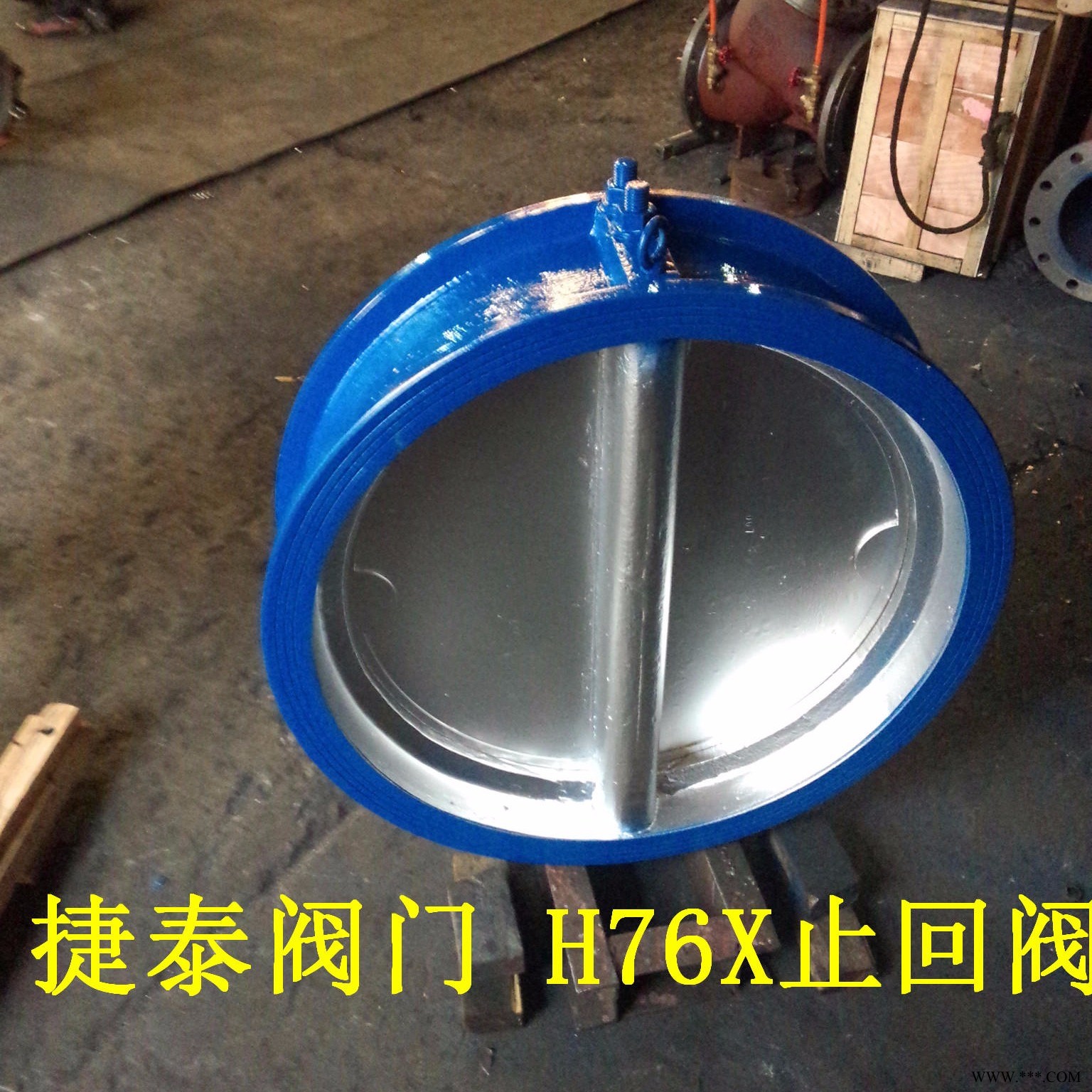

H76X蝶式止回阀概述： H76X止回阀 蝶形止回阀
H76X蝶式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现 象。 H76X止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所 为适用。
H76X对夹止回阀主要零部件材料：
零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 |
| 材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈 橡胶 |
H76X对夹止回阀主要技术参数:
| 型 号 | 公 称 压 力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用 温度 | 适用 介质 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
H76X对夹止回阀主要外形尺寸：
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
永嘉县捷泰阀门有限公司专业生产各种止回阀，水力控制阀、蝶形止回阀等。欢迎来电洽谈。
