品牌:捷泰阀门
起订:1件
发送询价
| 品牌 : | 捷泰阀门 | 型号 : | H76F46-10C |
| 材质 : | 碳钢 | 连接形式 : | 对夹 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | DN50~500 |
| 适用介质 : | 各种高腐蚀化学介质 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 脉冲 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 衬里材质 : | F46 F4 NR EPDM |
永嘉捷泰阀门厂家直销H76F46对夹衬氟止回阀 衬氟对夹止回阀 衬氟双瓣止回阀

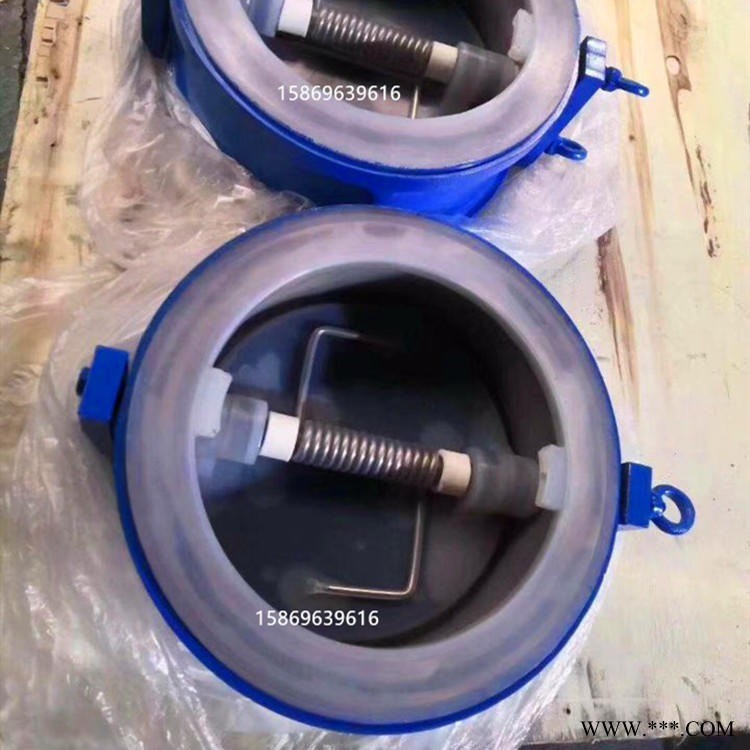

H76F46对夹衬氟止回阀实物图片：
H74F46衬氟对夹圆片式止回阀实物图片：
H76F46对夹衬氟止回阀缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。该产品具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠.止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管网、水泵的安全运行。
H76F46对夹衬氟止回阀产品特点：
１、衬氟蝶式止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。
H76F46对夹衬氟止回阀外形尺寸：
公称通径DN | 尺寸(mm) | ||||||||
mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
