| 品牌 : | 捷泰 | 型号 : | H44W-16P |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 |

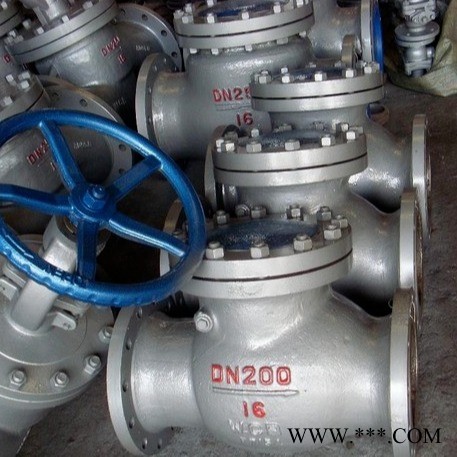

产品型号：旋启式止回阀
H44H-16C H44H-25 H44H-40 H44H-64 H44W-16P H44W-25P
H44H旋启式止回阀的功能是用来防止管路中的介质倒流。 属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。 只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等
旋启式止回阀连接尺寸 : （1.6MPa）
| 型号 | 公称压力 PN （MPa） | 公称通径 DN （mm） | H44H/W旋启式止回阀尺寸(mm) | 重量 （Kg） | |||||||
| L | D | D1 | D2 | b | Z-d | D3 | H | ||||
| H44H-16C H44W-16P H44W-16R | 1.6 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
| 50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
| 65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
| 80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
| 100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
| 125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
| 150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
| 200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
| 250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
| 300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
| 350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
H44H旋启式止回阀连接尺寸 : （2.5MPa）
| 型号 | 公称压力 PN （MPa） | 公称通径 DN （mm） | H44H/W旋启式止回阀尺寸(mm) | 重量 （Kg） | |||||||
| L | D | D1 | D2 | b | Z-d | D3 | H | ||||
| H44H-25 H44W-25P H44W-25R | 2.5 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
| 50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
| 65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
| 80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
| 100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
| 125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
| 150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
| 200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
| 250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
| 300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
| 350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
永嘉县捷泰阀门有限公司，专业生产各种止回阀 闸阀 蝶阀 截止阀等！欢迎新老客户来函来电洽谈业务，衷心希望您成为“捷泰阀门”永远的朋友。
