| 品牌 : | 捷泰 | 型号 : | HQ41X-10 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

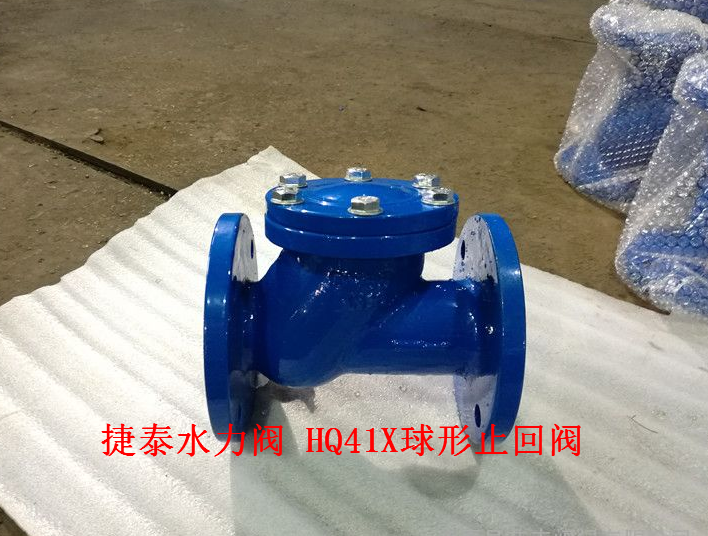

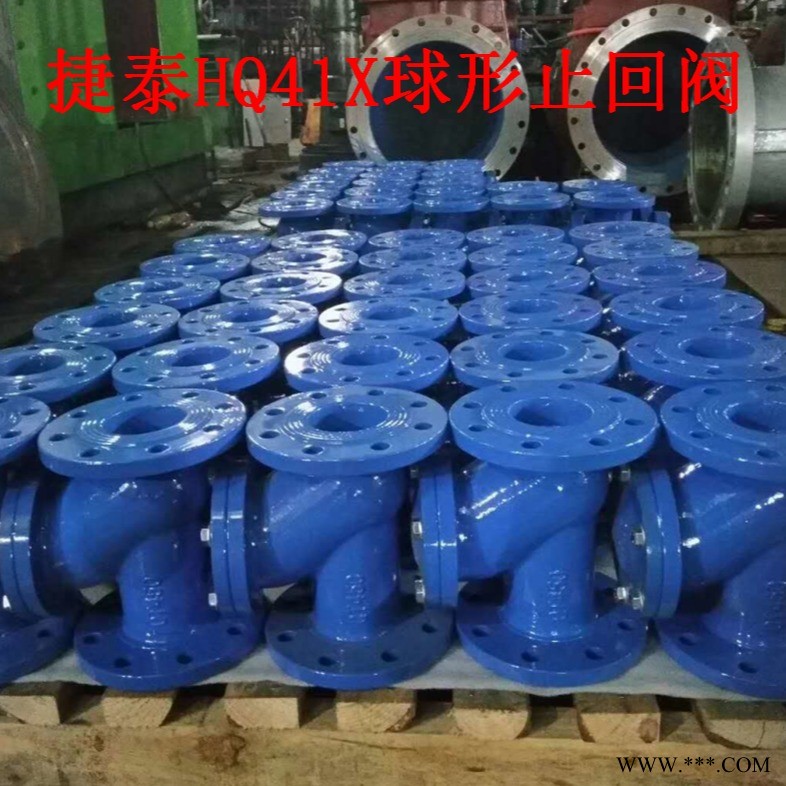

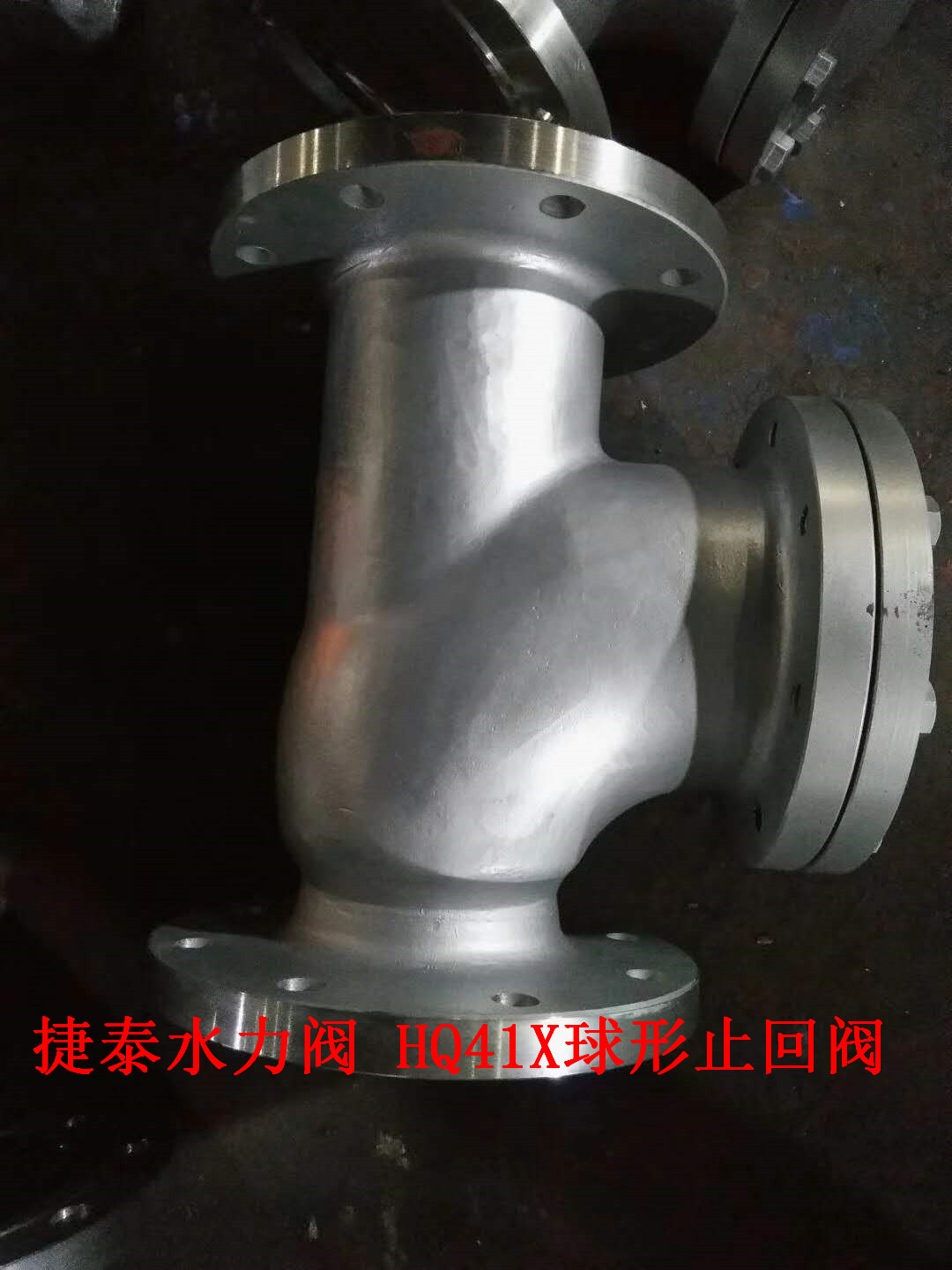

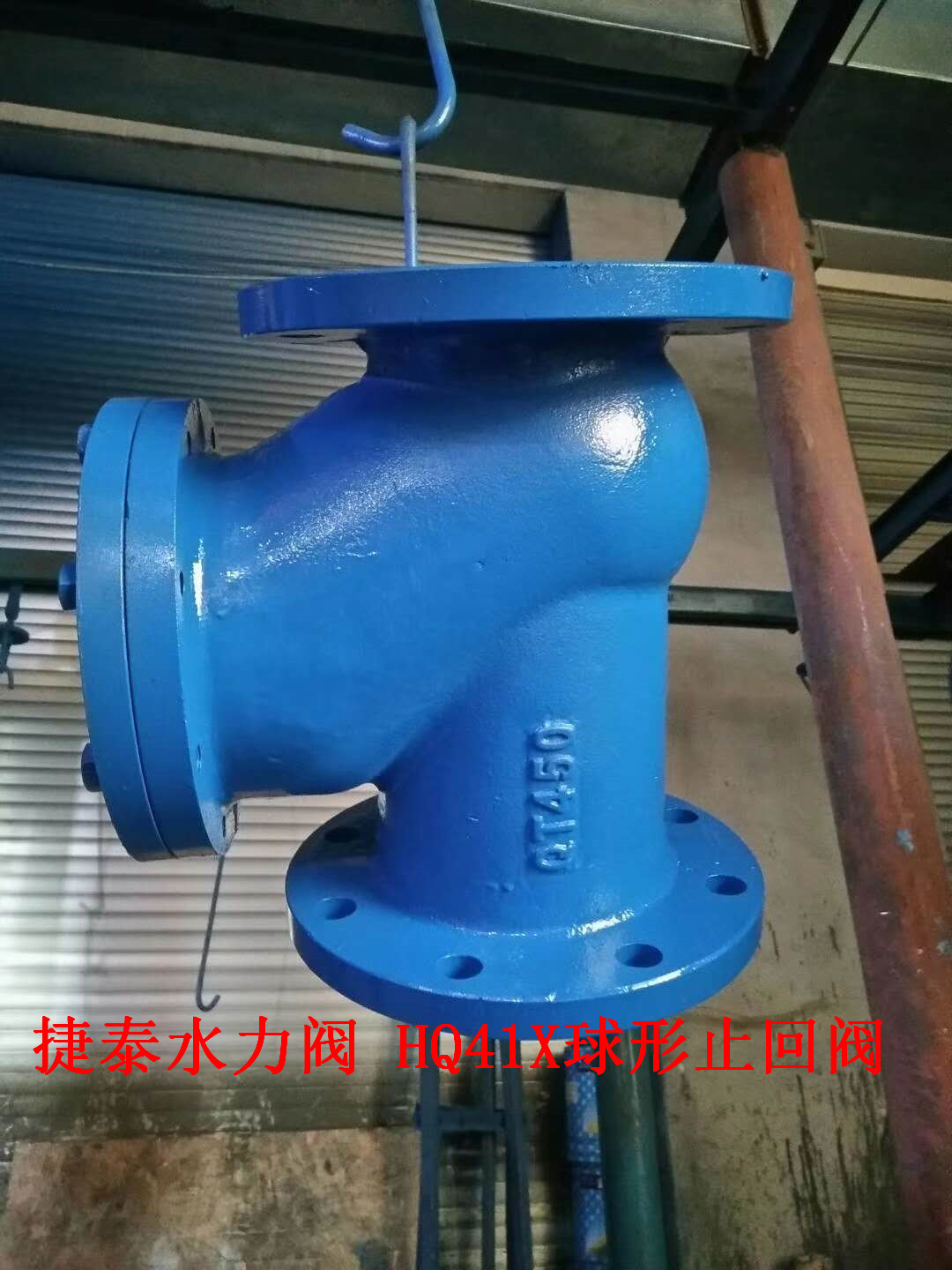

HQ41X球形止回阀：HQ41X-10/16
HQ41X球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。
HQ41X球形污水止回阀采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵管道，介质温度为0～80℃。
HQ41X球形止回阀主要技术参数：
| 型号 | 公称压力MPa | 试验压力PS MPa | 工作温度℃ | |
| 壳体 | 密封 | |||
| HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||
HQ41X-16球形污水止回阀主要零部件：
| 零 件 名 称 | 材 质 |
| 阀体、阀盖 | 铸铁 、球铁、铸钢、不锈钢304 |
| 球架、档板 | 铸铁、球铁、铸钢、不锈钢304 |
| 球 体 | 碳钢包橡胶 |
HQ41X球形止回阀主要外形尺寸：
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Lmm | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| Hmm | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
| 连接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准 | |||||||||
永嘉县捷泰阀门 生产的主要产品有水力控制阀、多功能水泵控制阀、HQ41X球形止回阀、污水止回阀、防污隔断阀、水流指示器、消声止回阀、静音止回阀、橡胶瓣止回阀、比例式减压阀、 YQ9000吸纳器、三合一多功能止回阀、微阻缓闭止回阀、消声缓闭止回阀、弹性座封闸阀、防爆波阀、HQ44X球形止回阀等系列产品，以精良的设备、完善的工艺、合理的设 计、可靠的质量、完善的检测手段使产品达到城建行业标准，适用于市政工程高层建筑、给排水、暖通、消防等行业。
