| 品牌 : | 捷泰 | 型号 : | HC42X-25C |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DRVZ静音式 |
| 结构形式 : | 升降式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 零部件及配件 : | 配件 | 外形 : | 中型 |

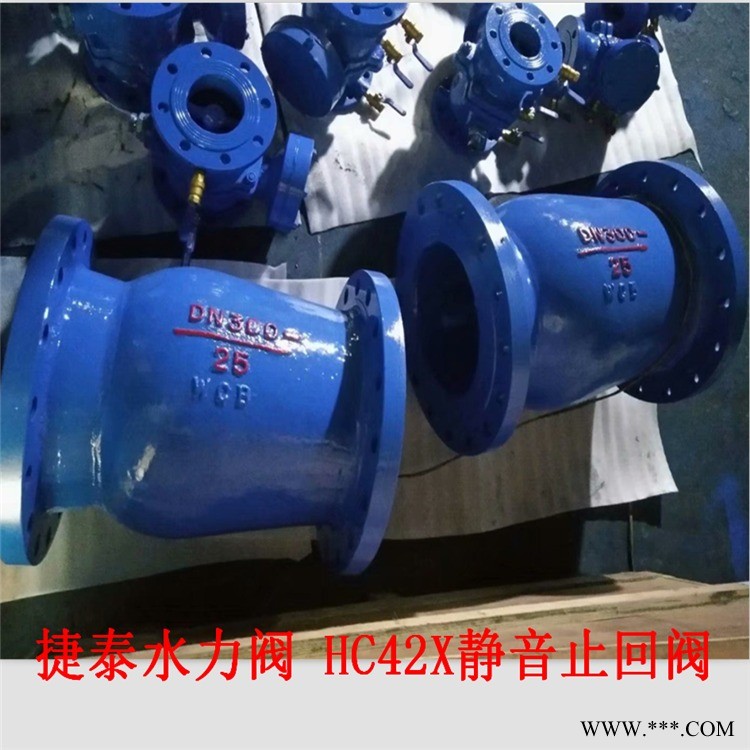

HC42X-25C DN300止回阀 铸钢静音止回阀
一、工作原理: HC42X止回阀 静音止回阀 静音式止回阀
HC42X静音止回阀主要由阀体、阀瓣、导流体、弹簧等组成。阀体材质为铸铁、铸钢或者不锈钢304。
其工作原理如下：在没有介质流过阀体时，阀瓣在弹簧弹力的作用下，处于关闭状态。阀瓣的开启和关闭及开启度的大小主要决定于阀门进口端与出口端之间的压力差。如果进口端的压力大于出口端压力与弹簧弹力的总和，阀瓣开启。只要有压力差存在，阀瓣就一直处于开启状态，同时压力差的大小也决定了阀瓣开启度的大 小。如果出口端压力与弹簧弹力的总和大于进口端压力，阀瓣则处于关闭状态。
由于阀瓣的开启和关闭是处于一个动态的力平衡系统中，不管进口端的介质压力变化如何，此阀行动平稳，且无噪音、故障少。
二、HC42X静音止回阀用途和性能特点：
HC42X静音止回阀主要适用于供水、排水系统、消防管道系统，农业灌溉系统等。此阀安装于水泵出口处，以防止介质倒流而产生破坏，保护水泵和管道等其它设备。
HC42X静音止回阀的主要性能特点如下：
阀体内部水流通路采用流线型设计，水头损失少；
阀瓣关闭行程短，能实现阀门的快速关闭，且运行平衡、无震动、无噪音、安全、极少有故障；
结构合理、密封性能好；
耐磨损，使用寿命长。
三、HC42X静音止回阀主要零部件材料：
零件名称 | 材料 |
阀体 | 铸铁 铸钢 不锈钢304 |
导流体 | 铸钢、不锈钢304 |
阀座 | 青铜 |
阀瓣 | 青铜 |
轴 | 青铜 |
弹簧 | 不锈钢 |
四、HC42X静音止回阀主要技术参数：
公称压力(Mpa) | 试验压力(Mpa) | 试验压力(Mpa) | 适宜介质温度 | |
1.0 | 壳体 | 壳体 | ||
1.6 | 1.5 | 1.5 | 无杂物的清水、污水 | ≤80℃ |
五、HC42X静音止回阀主要外形、连接尺寸和结构尺寸：
公称通径DN | 法兰外径 | 螺栓孔 | 连接凸出 | 法兰厚度 | 总高度 | 孔数n-孔径d | ||||||
mm | 英寸 | |||||||||||
1.0MPa或1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa或1.6MPa | 1.0MPa | 1.6MPa | |
50 | 2 | 160 | 160 | 125 | 125 | 100 | 100 | 20 | 20 | 190 | 4-φ18 | 4-φ18 |
65 | 2 1/2 | 180 | 180 | 145 | 145 | 120 | 120 | 20 | 20 | 200 | 4-φ18 | 4-φ18 |
80 | 3 | 195 | 195 | 160 | 160 | 135 | 135 | 20 | 20 | 230 | 8-φ18 | 8-φ18 |
100 | 4 | 215 | 215 | 180 | 180 | 155 | 155 | 22 | 22 | 245 | 8-φ18 | 8-φ18 |
125 | 5 | 245 | 245 | 210 | 210 | 185 | 185 | 22 | 24 | 300 | 8-φ18 | 8-φ18 |
150 | 6 | 280 | 280 | 240 | 240 | 210 | 210 | 24 | 26 | 350 | 8-φ23 | 8-φ23 |
200 | 8 | 335 | 335 | 295 | 295 | 265 | 265 | 24 | 28 | 450 | 8－φ23 | 12-φ23 |
250 | 10 | 390 | 405 | 350 | 355 | 320 | 320 | 26 | 30 | - | 12-φ23 | 12-φ23 |
