| 品牌 : | 捷泰 | 型号 : | HH49X HH48X |
| 连接形式 : | 法兰 | 驱动方式 : | 水力控制 |
| 流动方向 : | 单向 | 材质 : | 碳钢 |
| 形态 : | 隔膜式 | 公称通径 : | DN50-500 |
| 零部件及配件 : | 阀体 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 适用介质 : | 水 |

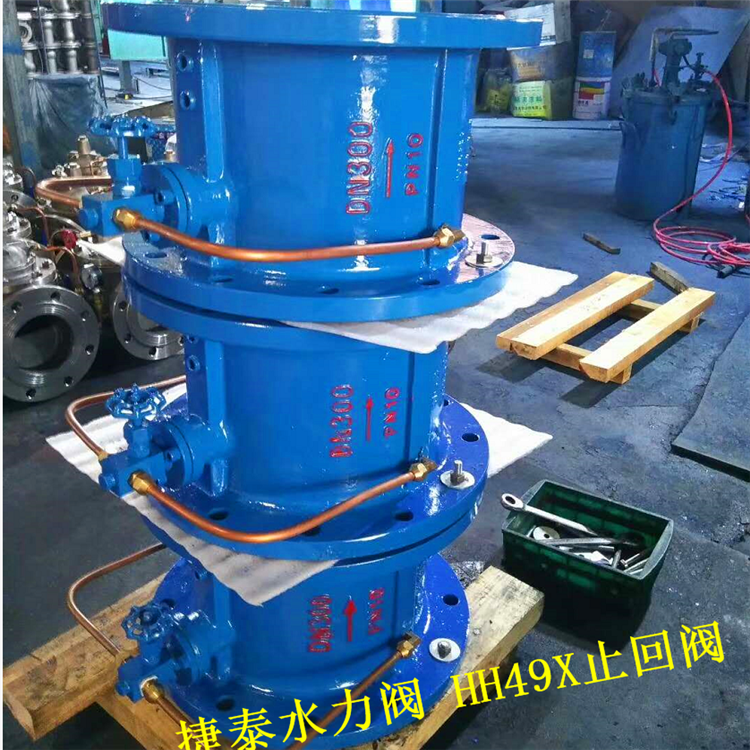

HH49X微阻缓闭蝶式止回阀 HH48X/HH49X蝶式止回阀
一、微阻缓闭蝶式止回阀产品详细资料
产品型号：HH46X-10/16 HH48X-10/16 HH49X-10 HH49X-16
产品名称：微阻缓闭蝶式止回阀
一、HH48X、HH49X消声缓闭止回阀产品概述：
HH48X、HH49X微阻缓闭蝶式止回阀产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐摩损、使用寿命长，油压、缓压不受介质影响，有较好节能 效果等特点。
HH48X止回阀、HH49X止回阀主要技术参数：
公称压力：1.0～2.5MPa
公称通径: 40~1000mm
适用介质：清水、海水、污水
适用温度：0～80℃ （如需要，可达到200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
二、HH48X微阻缓闭蝶式止回阀主要零件材料：
| 型号 | 阀体、蝶板 | 阀杆、活塞、缸套 | 阀座 | 弹簧 |
| HH46H、HH48W、HH49H | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| HH46X、HH48X、HH49X | 铸铁、铸钢 | 不锈钢 | 丁腈橡胶 | 不锈钢 |
三、HH48X微阻缓闭蝶式止回阀主要技术参数：
| 型号 | 公称压力 PN(MPo) | 试验压力Ps(MPa) | 工作温度 (℃) | 适用介质 | |
| 壳体 | 密封 | ||||
| HH48H/W-16/25/40CP HH48X-16/25 | 1.6 | 2.4 | 1.76 | ≤120 | 清水 污水 海水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
四、HH48X、HH49X止回阀主要外形尺寸法兰连接尺寸：PN16、PN2.5MPa(单位：mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | l000 |
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 | 720 | 780 | 840 | 990 | 1050 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 | 434 | 491 | 549 | 600 | 655 |
HH46X HH48X HH49X止回阀:
永嘉县捷泰阀门有限公司 专业生产各种止回阀，水力控制阀、微阻缓闭蝶式止回阀生产厂家。
