品牌:捷泰
起订:1个
供应:150个
立即购买
| 品牌 : | 捷泰 | 型号 : | HH44X |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 |

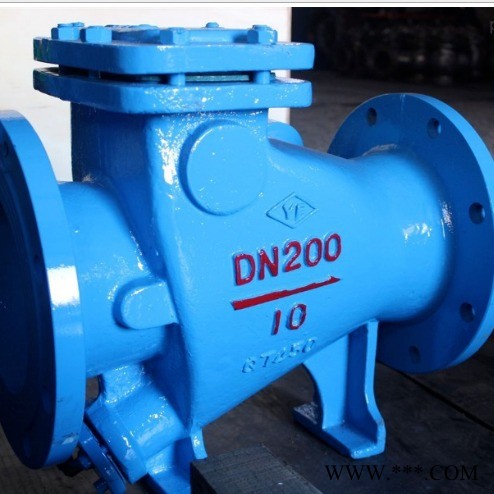

HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。
产品型号:
HH44X-10 HH44X-16 HH44X-10C HH44X-16C HH44X-25 HH44X-10P HH44X-16P（软密封）
HH44X微阻缓闭止回阀特点：
①阀瓣关闭快速，水锤压力小
②水平或垂直管道均可使用，安装方便
③流道通畅、流体阻力小
④动作灵敏，密封性能好，零泄漏
⑤阀瓣行程短，关阀冲击力小
⑥整体结构、简单紧凑、造型美观
⑦使用寿命长，可靠性高
HH44X微阻缓闭止回阀主要技术参数：
公称通径 | 50-800 | 50-800 | |
公称压力 | 1.0 | 1.6 | 2.5 |
密封试验 | 1.1 | 1.76 | 2.75 |
强度试验 | 1.5 | 2.4 | 3.75 |
适用温度 | 0℃-80℃ | ||
适用介质 | 水及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
HH44X微阻缓闭止回阀主要零部件材料：
零件名称 | 材料 |
阀体、阀盖、填料压盖 | 铸铁、球墨铸铁、铸钢、不锈钢304 |
阀瓣 | 钢板橡胶组合件/不锈钢 |
阀轴 | 不锈钢 |
HH44X微阻缓闭止回阀主要外形和连接尺寸:
| 公称通径 | 主要外形和连接尺寸 | ||
| L | W | H | |
| HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 | |||
| 50 | 230 | 270 | 300 |
| 65 | 290 | 290 | 320 |
| 80 | 310 | 300 | 354 |
| 100 | 350 | 320 | 350 |
| 125 | 400 | 340 | 380 |
| 150 | 480 | 410 | 500 |
| 200 | 500 | 450 | 580 |
| 250 | 600 | 550 | 670 |
| 300 | 700 | 580 | 730 |
| 350 | 800 | 630 | 820 |
| 400 | 900 | 700 | 920 |
| 450 | 1000 | 800 | 950 |
| 500 | 1100 | 900 | 1100 |
| 600 | 1300 | 990 | 1200 |
| 700 | 1400 | 1120 | 1550 |
| 800 | 1500 | 1300 | 1700 |
永嘉县捷泰阀门有限公司 各种止回阀，水力控制阀、HH44X微阻缓闭止回阀专业生产厂家。
