| 品牌 : | 捷泰 | 型号 : | HH49X-10C |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

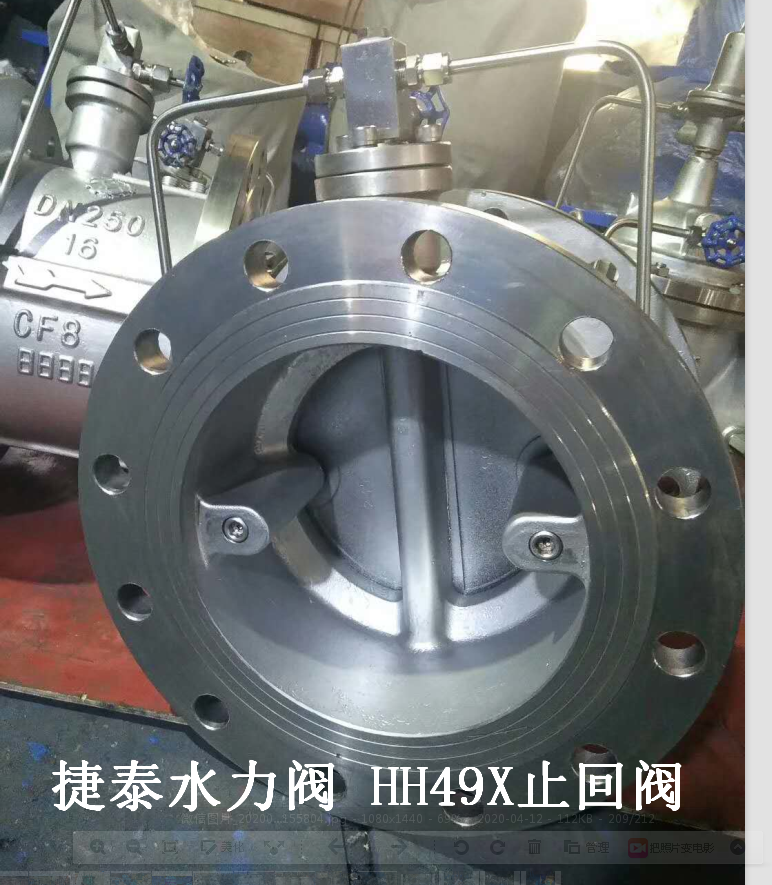

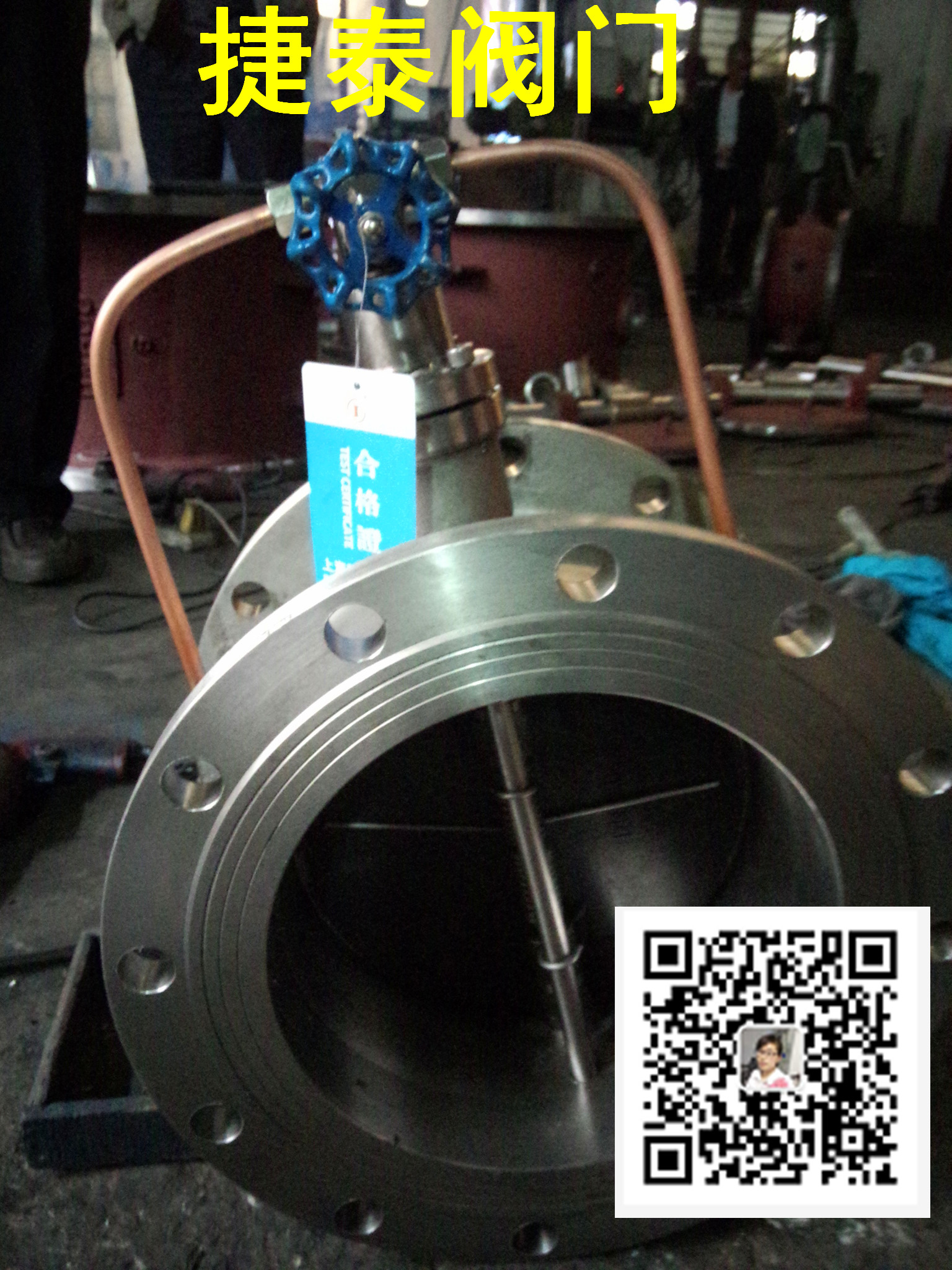

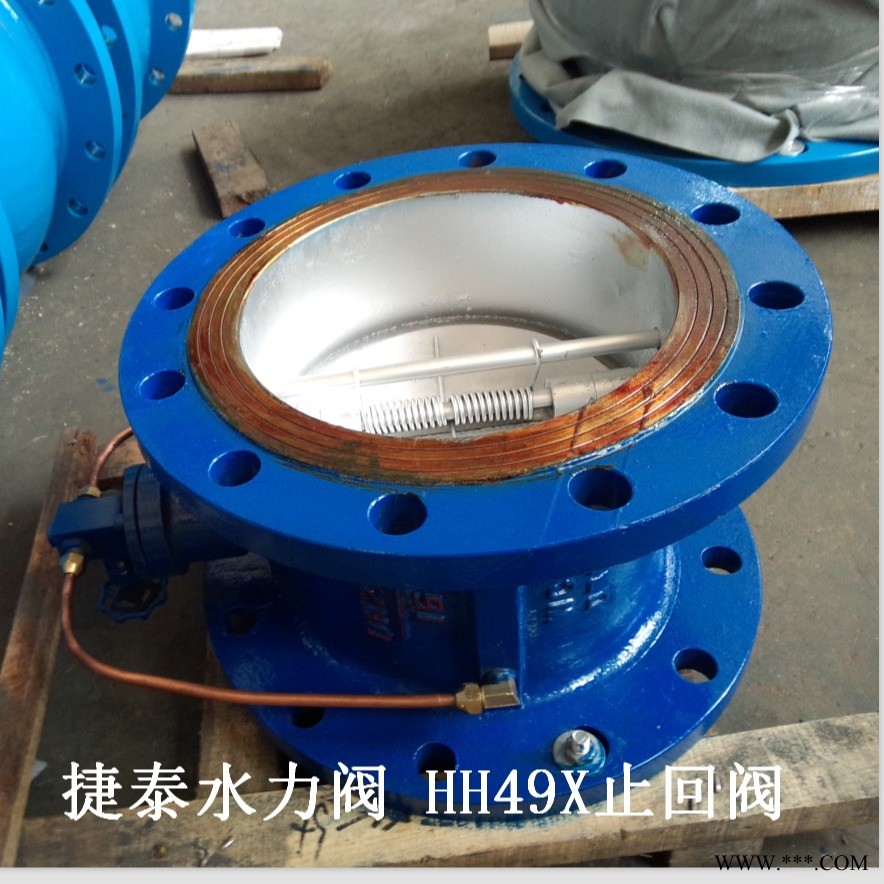

HH49X微阻缓闭止回阀
产品型号：HH49X-10P HH49X-16P HH46X-16P HH49X-16C HH49X-25P
产品名称：微阻缓闭蝶式止回阀
HH46X HH49X止回阀用途及特点：
HH46X HH49X微阻缓闭蝶式止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点。
二、HH46X HH49X微阻缓闭蝶式止回阀主要零件材料：
| 型号 | 阀体、蝶板 | 阀杆、活塞、缸套 | 阀座 | 弹簧 |
| HH46H、HH48X、HH49X | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| HH46X、HH48X、HH49X | 铸铁、铸钢、不锈钢 | 不锈钢 | 丁腈橡胶 | 不锈钢 |
三、HH46X HH49X微阻缓闭蝶式止回阀主要技术参数：
| 型号 | 公称压力 PN(MPo) | 试验压力Ps(MPa) | 工作温度 (℃) | 适用介质 | |
| 壳体 | 密封 | ||||
| HH46 48 49H/W-16/25/40CP HH46 48 49X-16/25 | 1.6 | 2.4 | 1.76 | ≤120 | 清水 污水 海水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
四、HH46X HH48X、HH49X止回阀主要外形尺寸法兰连接尺寸：PN16、PN2.5MPa按GB／T7994标准(单位：mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | l000 |
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 | 720 | 780 | 840 | 990 | 1050 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 | 434 | 491 | 549 | 600 | 655 |
永嘉县捷泰阀门有限公司 专业生产HH46X止回阀HH49X止回阀，水力控制阀、微阻缓闭止回阀等。欢迎来电洽谈。
