品牌:捷泰
起订:1个
发送询价
| 品牌 : | 捷泰 | 型号 : | H44X-16C H44X-10C |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 零部件及配件 : | 阀体 | 外形 : | 中型 |

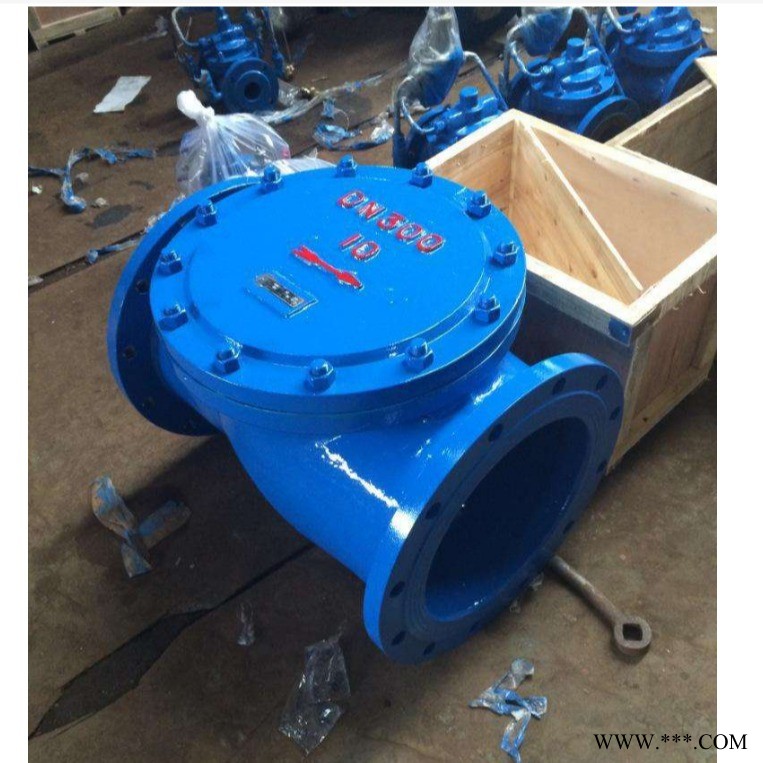

水力阀厂家 H44X橡胶瓣止回阀 H44X-16
HC44X橡胶瓣止回阀主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质
逆流。由于本产品的密封圈采用
倾斜设计、关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
二、HC44X橡胶瓣止回阀主要技术参数：
公称压力 | 1.0 | 1.6 | 2.5 |
壳体试验压力 | 1.5 | 2.4 | 3.75 |
密封试验压力 | 1.1 | 1.76 | 2.75 |
介质温度 | ≤80℃ | ||
适用介质 | 水、油品 | ||
三、HC44X橡胶瓣止回阀主要零件材料:
阀体、阀盖 | 铸铁、铸钢 |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈钢 |
四、HC44X橡胶瓣止回阀主要外形尺寸：
公称通径 | L | H |
40 | 165 | 165 |
50 | 203 | 165 |
65 | 216 | 185 |
80 | 241 | 200 |
100 | 292 | 220 |
125 | 330 | 280 |
150 | 356 | 285 |
200 | 495 | 340 |
250 | 622 | 395 |
300 | 698 | 445 |
350 | 787 | 505 |
400 | 914 | 565 |
450 | 978 | 615 |
500 | 978 | 670 |
600 | 1295 | 780 |
H44X-10/16C：
