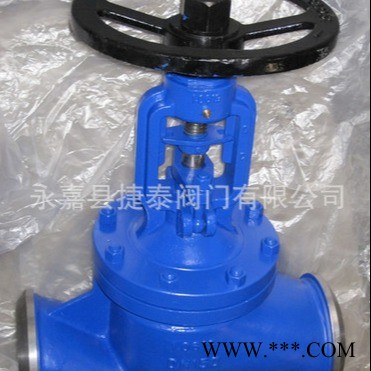

WJ61H焊接波纹管截止阀
【WJ61H对焊波纹管截止阀产品用途】
WJ61H对焊波纹管截止阀适用于工作压力 1.6~4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，易燃、易爆、 、毒性流体、高温导热油、 等介质。
【WJ61H对焊波纹管截止阀产品特点】
1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型
【WJ61H对焊波纹管截止阀技术规范】
| 结构形式 construction | BB-BG-OS&Y |
| 驱动方式 operation | 手动hand-operated |
| 气动 pneumatic | |
| 设计标准 design standard | DIN3356 |
| 结构长度 face to face dimension | DIN3202 |
| 连接法兰 flanged ends | DIN2543-2545 |
| 试验和检验 test&inspection | DIN3230 |
WJ61H对焊波纹管截止阀性能参数：
型号 | WJ41H-16C | WJ41H-25C | WJ41W-16P | WJ41W-25P | |
工作压力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | |
适用温度（℃） | ≤425 | ≤150（保温夹套） | |||
适用介质 | 无腐蚀性介质 | 腐蚀性介质 | |||
材料 | 阀体、阀盖、闸板 | 碳素钢 | 铬镍钛不锈钢 | ||
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | |||
密封面 | 铬不锈钢或碳钢堆焊硬质合金 | 铬镍钛不锈钢 | |||
填料 | 柔性石墨或夹不锈钢丝柔性石墨 | 柔性石墨或夹不锈钢丝柔性石墨 | |||
波纹管 | 奥氏体不锈钢 | 奥氏体不锈钢 | |||
WJ61H对焊波纹管截止阀主要零部件材质：
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | GS-C25、CF8、CF3 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 轴销hinge pin | F304、F316 |
| 4 | 波纹管组件bellows combination | F304、F316L |
| 5 | 阀盖bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket | 柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、F304、F316 |
WJ61H对焊波纹管截止阀主要连接尺寸：
公称 通径 | WJ61H 1.6-4.0MPa | |||||
DN | L | H | D | D0 | a | W |
10 | 130 | 210 | 36 | 10 | 37.50° | 120 |
15 | 130 | 210 | 36 | 15 | 37.50° | 120 |
20 | 150 | 210 | 44 | 20 | 37.50° | 120 |
25 | 160 | 220 | 48 | 25 | 37.50° | 140 |
32 | 180 | 225 | 48 | 33 | 37.50° | 140 |
40 | 200 | 235 | 55 | 39 | 37.50° | 160 |
50 | 230 | 245 | 64 | 48 | 37.50° | 180 |
65 | 290 | 285 | 82 | 65 | 37.50° | 200 |
80 | 310 | 290 | 95 | 76 | 37.50° | 220 |
100 | 350 | 345 | 117 | 98 | 37.50° | 280 |
125 | 400 | 410 | 143 | 123 | 37.50° | 320 |
150 | 480 | 490 | 167 | 148 | 37.50° | 350 |
200 | 600 | 700 | 217 | 198 | 37.50° | 400 |
250 | 730 | 745 | ||||
300 | 850 | 820 | ||||
350 | 980 | 1030 | ||||
400 | 1100 | 1100 | ||||
