| 品牌 : | FESTO费斯托 | 型号 : | JMN1DH-5/2-D-3-S-C |
| 材质 : | 铜合金 | 类型(通道位置) : | 先导式 |
| 连接形式 : | 螺纹 | 适用介质 : | 空气 |
| 流动方向 : | 换向 | 用途 : | 调节 |
| 公称通径 : | 14.5 mm | 工作温度 : | -5 ... 50 °C |
| 位置数 : | 标准 | 使用压力 : | 2 ... 10 bar |
| 有效截面积 : | 5mm2 | 动作方式 : | 手控装置 |
| 高动作频率 : | 4,500 l/min | 产品重量 : | 1090 g |

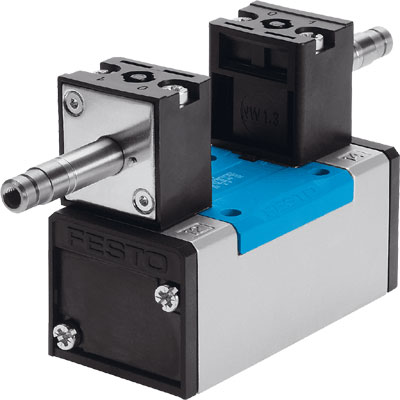

电磁阀
JMN1DH-5/2-D-3-S-C
产品代号: 160897
带 电 磁 线 圈 和 带 手 控, 不 带 插 座
技术参数
特性 值
货运日期 + 净价 查看
阀功能 5/2 双稳-主控
驱动类型 电气的
宽度 65 mm
标准额定流量 4,500 l/min
工作压力 -0.9 ... 16 bar
设计结构 活塞滑块
海事分类 看证书
防护等级 IP65
额定尺寸 14.5 mm
宽度尺寸 71 mm
排气功能 可节流
密封原则 软性
装配位置 任意

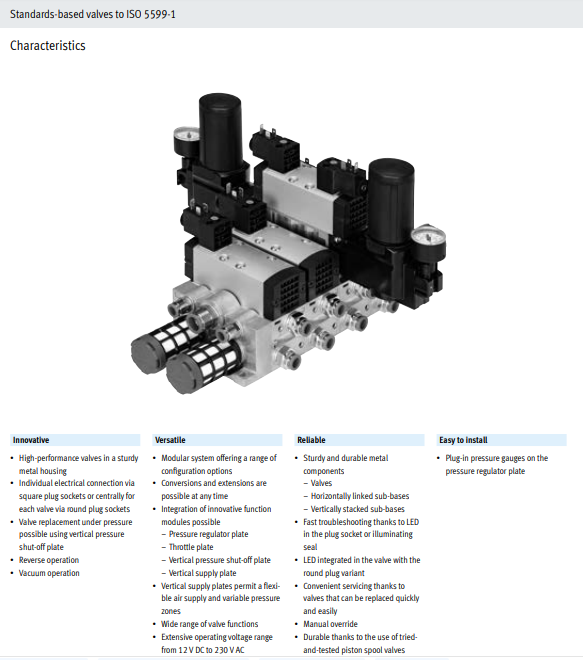

符合标准 ISO 5599-1
手控装置 带附件，可锁定
推
ISO 代码 369
先导类型 由先导控制
先导气源 外置的
流动方向 可反向
重叠 正重叠
先导压力 2 ... 10 bar
反向切换时间 24 ms
反向切换时间 (主控信号) 21 ms
逻辑为0的正向测试脉冲 3,700 µs
逻辑为1的负向测试脉冲 4,600 µs
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
介质温度 -5 ... 50 °C
声压等级 85 dB(A)
环境温度 -5 ... 50 °C
产品重量 1,090 g
电连接 通过 N1 线圈, 需要另行订购
安装类型 在底座上
带通孔和螺丝
先导排气口82 M5
先导排气口84 M5
材料备注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，壳体 压铸铝
