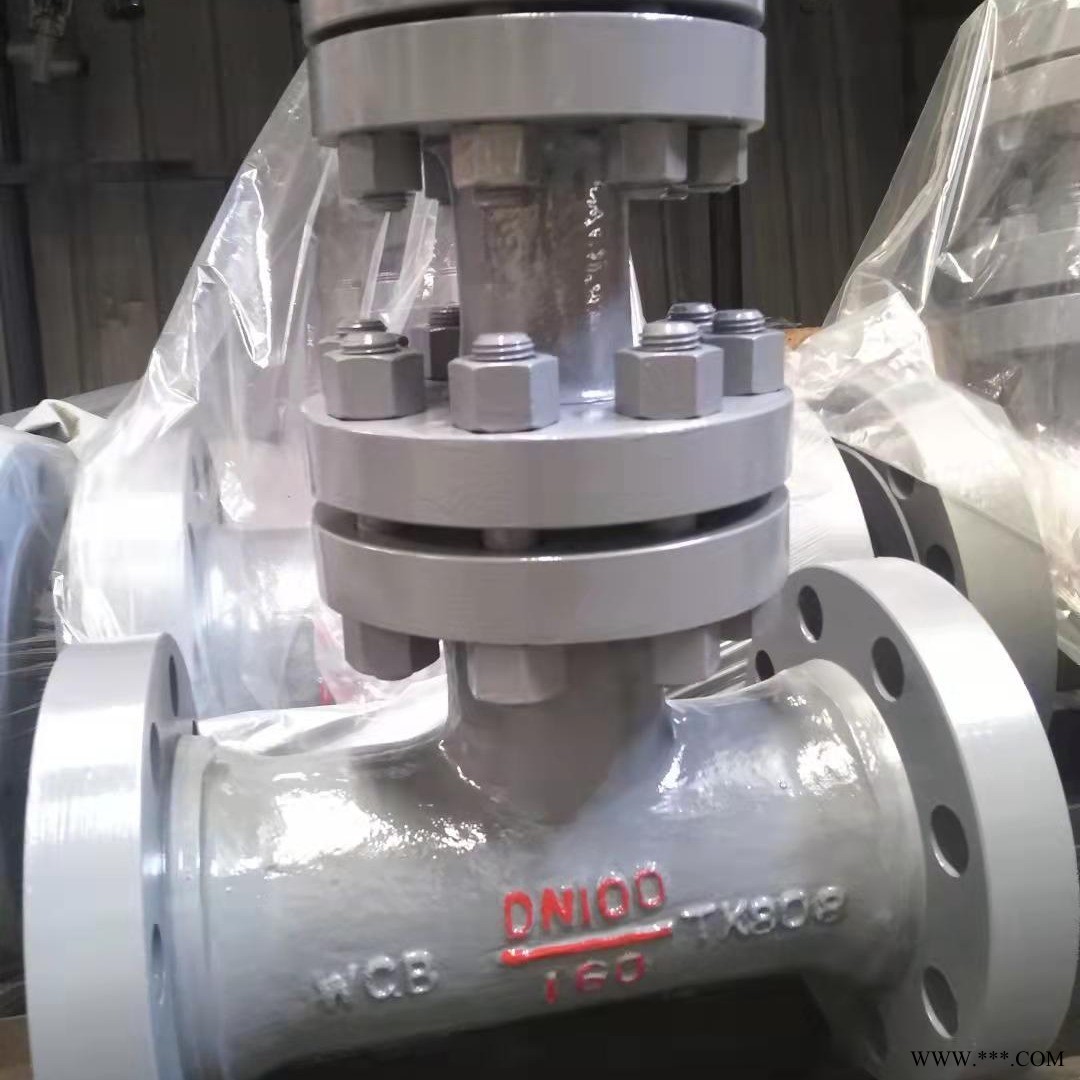

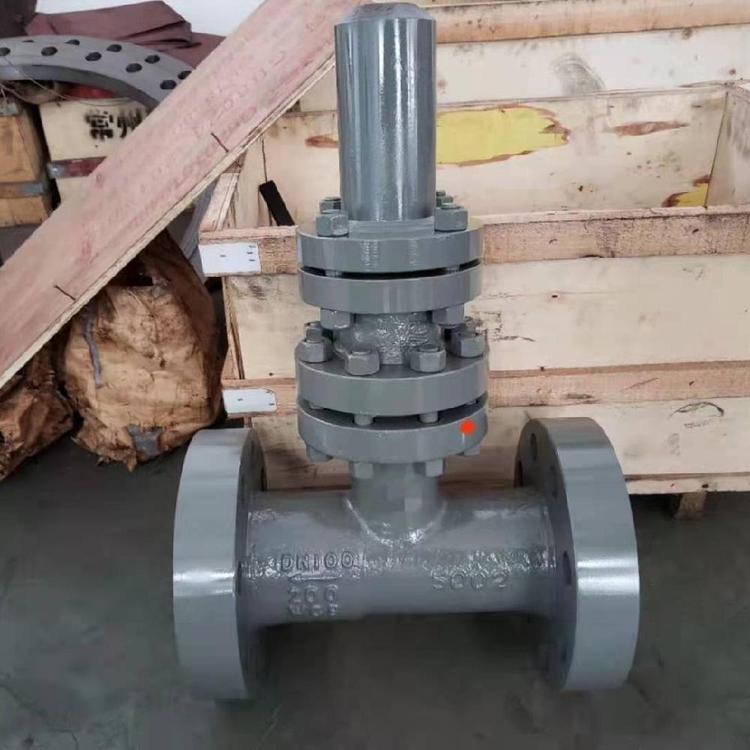

H48H空排止回阀

一、产品概述：
           H48H空排止回阀由阀体、阀瓣、摇臂、阀杆、密封机构与发条弹簧调节机构组成，空排止回阀安装在火电机组的高压给水泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。

二、结构特点：

1、阀门由止回阀和再循环旁路控制阀与节流装置组成。
2、该阀配合再循环旁路阀工作，能防止高压水锤对给水系统的破坏，维持系统安全运行。
3、主阀瓣随管路流量或压力变化而移动，借助介质压力及弹簧作用力关闭主阀口，随即带动旁路阀开启，自动保持水泵 小的允许流量。当主阀全开时，旁路阀随之关闭。
4、阀芯采用特殊的流线结构设计，具有准确的控制流量功能，在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。
5、阀门密封面采用钴基硬质合金堆焊而成，耐磨、耐冲刷、耐气蚀、密封可靠，使用寿命长。
6、维护及检修方便、快捷
7、阀门适宜垂直安装。

三、工作原理：
打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵 小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。在开启时，应给水泵流量与杨程的作用，打开止回阀阀瓣、使介质流经阀门进入管道。若介质与规定方向相反流动时，阀瓣则因本身和外部弹簧力的作用力，以及阀瓣受介质的反向力和弹簧的回弹力从而使阀瓣紧压在阀体密封面上，起到关闭的作用。调节弹簧机构、可调节止回阀密封紧力改善止回阀的开启条件。密封紧力调节方法、顺转为增加密封力逆转为减低密封力、逆转时将小拉手拉紧，方可逆转。出厂时阀门密封紧力已经调正，不便多调，如调节不当，过紧为损坏发条弹簧，过松为产生泄漏。
