| 加工定制 : | 否 | 品牌 : | 巨博 |
| 型号 : | CKH644Y | 材质 : | 铸钢 |
| 连接形式 : | 法兰 | 结构形式 : | 旋启式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

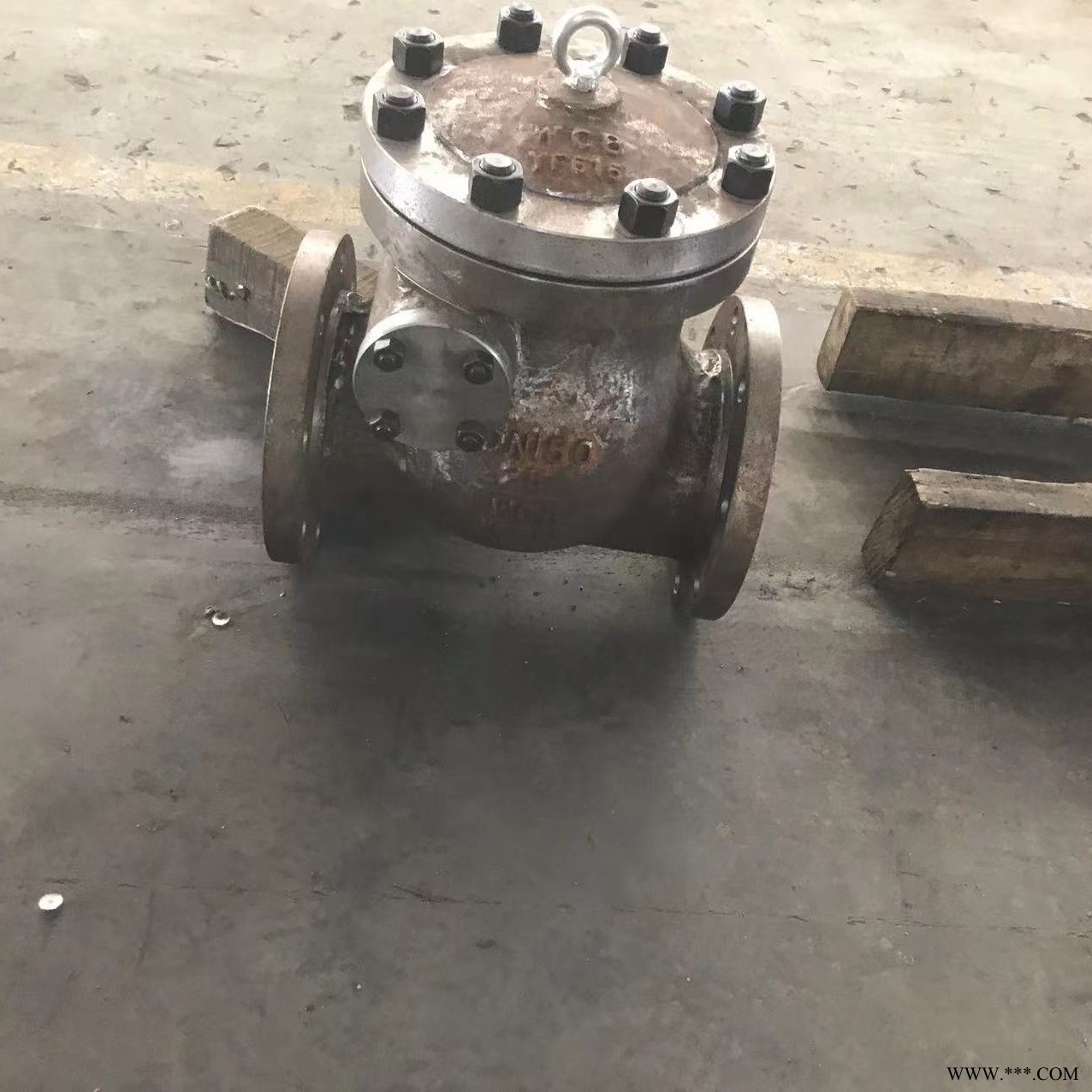

CKH644Y抽气止回阀
一、产品简介：
CKH644Y抽气止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。抽汽逆止阀采用独立的逆止阀和辅助气动关闭装置相结合的结构型式（气源用户自备），当汽轮机开始工作时，控制系统装置中的气源通过电磁换向阀进入助关气缸的下腔，推动助关气缸活塞向上移动，压缩弹簧并使弹簧蓄能，阀板在管路介质的推动下开启。当系统故障时，管路介质压力降底，阀板在自身重力的作用下关闭，此时控制系统供气电磁换向阀接受信号气源换向，使气体进入助关气缸的上腔，与弹簧一起推动气缸活塞向下移动，帮助阀板以快的速度关闭，阀门在阀板关闭后从辅助动力装置获得一定锁闭阀板力，以防管路系统蒸汽和冷嶷水倒流，保护汽轮机等主要设备。
二、结构特点：
1、抽汽止回阀密封面堆焊Cr13系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。
3、当介质正向流动时，气缸下腔进气，与重锤共同作用，合阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。
