| 品牌 : | 巨博 | 型号 : | J41J |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | 齐全 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直通式 |

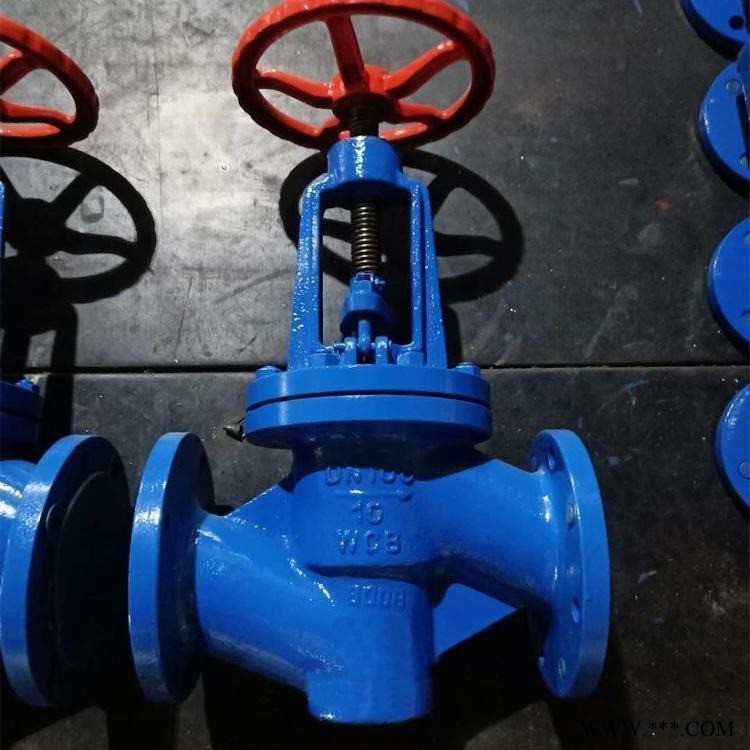

J41J衬胶截止阀
一、概述：
1.J41J衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）。
二、用途：
具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
截止阀简介：截止阀（stopvalve，Globevalve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式（通用名称：暗杆），也有升降旋转杆式（通用名称：明杆）。截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流用。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的工作原理：截止阀，也叫截门，是使用的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
三、优缺点：
优点：
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
缺点：
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
4.流体阻力大，长期运行时，密封可靠性不强。
四、分类：
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。
按介质的流向分，有直通式、直流式和角式。
截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
五、结构与安装注意事项：
一）截止阀的结构形式截止阀阀体的结构形式有直通式、直流式和直角式。
直通式是常见的结构，但其流体的阻力。
直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。
直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
二）截止阀的安装与维护应注意以下事项
1.手轮手柄操作的截止阀可安装在管道的任何位置上。
2.手轮手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。
衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

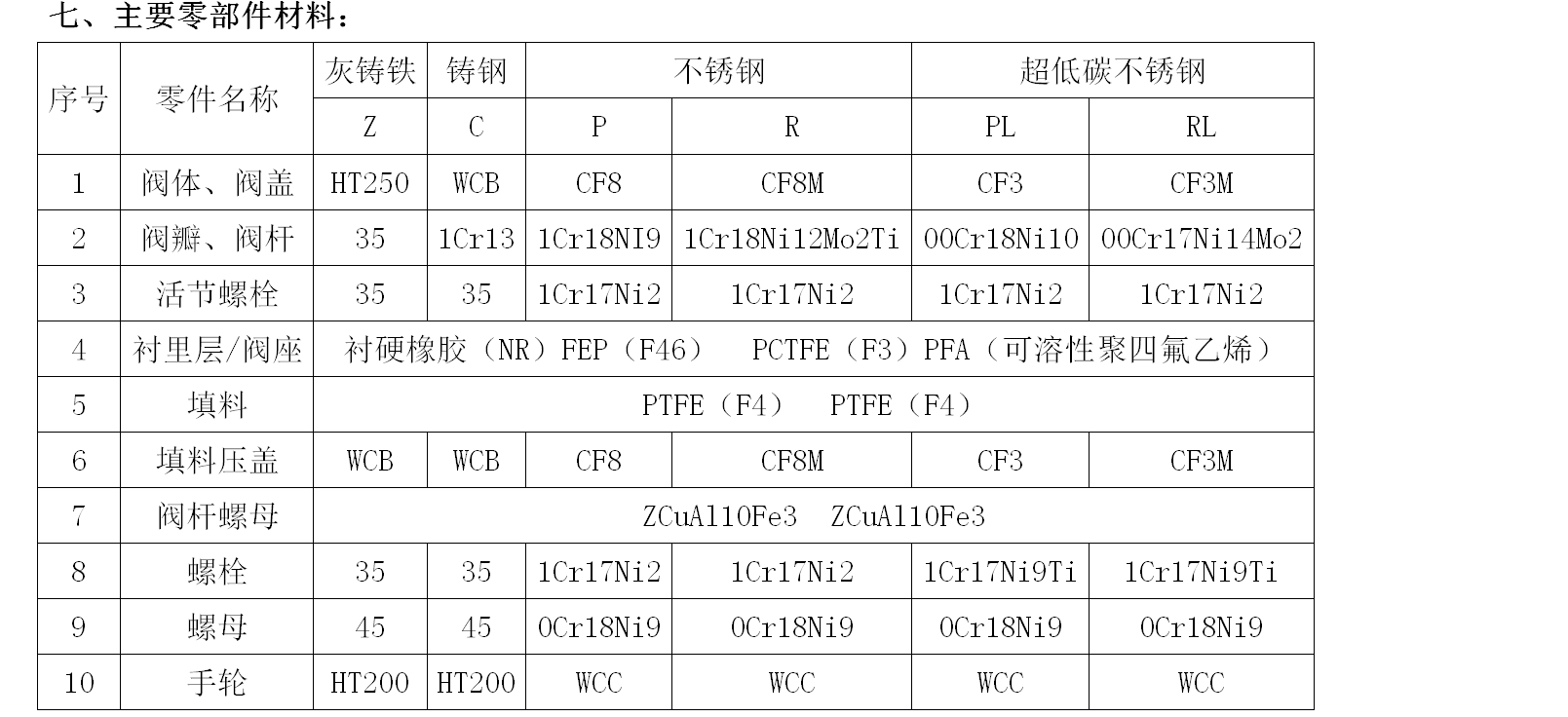

衬胶截止阀材料阀体铸铁、球墨铸铁、碳钢、不锈钢蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料阀杆碳钢镀镍磷、不锈钢阀座密封圈天然胶NR、氯丁胶CR、三元乙丙胶EPDM、氟橡胶FKM手轮铸铁

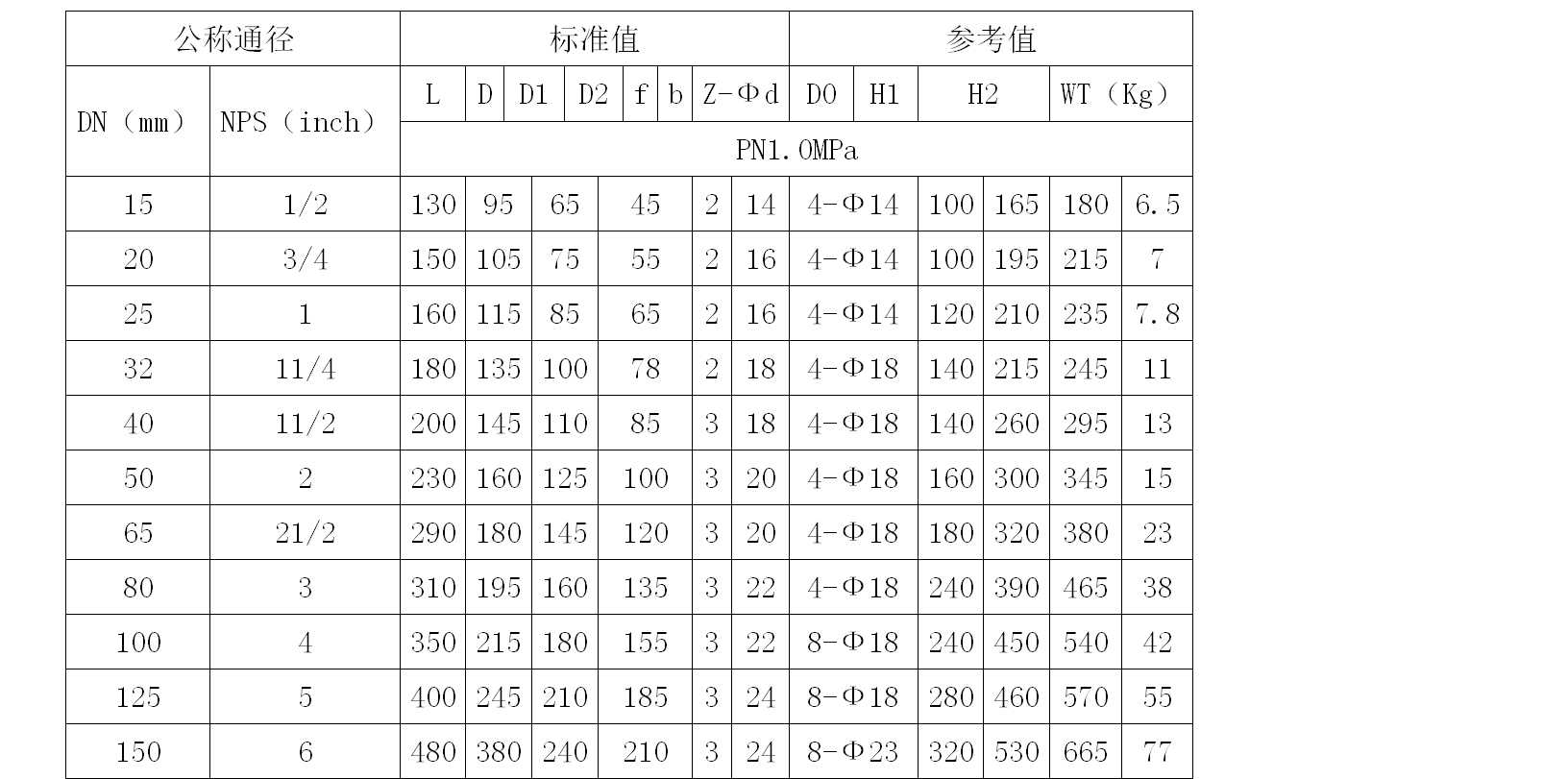

八、主要连接尺寸：
