| 品牌 : | 巨博 | 型号 : | J545Y |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 20-600 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 驱动方式 : | 伞齿轮 | 类型(通道位置) : | 直通式 |

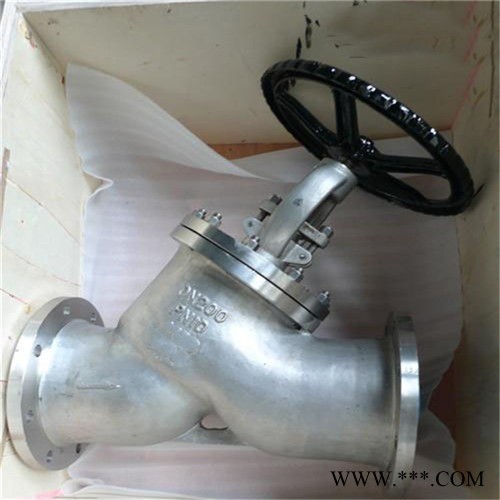

J545Y截止阀
一、概述：
J545Y截止阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。
阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。
二、主要产品详情：
四、设计说明：
1.阀盖垫片形式
Class150截止阀采用不锈钢石墨复合垫片；Class300截止阀采用不锈钢石墨缠绕垫片；Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900截止阀采用金属环垫片；Class1500/Class2500截止阀采用自压密封金属环。
2.阀体和阀盖连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS
3.弹簧加载填料冲击系统
可根据客户要求，采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。
4.倒密封设计
本公司生产的截止阀采用倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。
5.阀杆设计
本公司截止阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定小直径，阀杆和闸板采用T型结构连接。
