品牌:巨博
起订:1台
供应:9999台
| 品牌 : | 巨博 | 型号 : | Z44Y |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 15-200 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 美标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

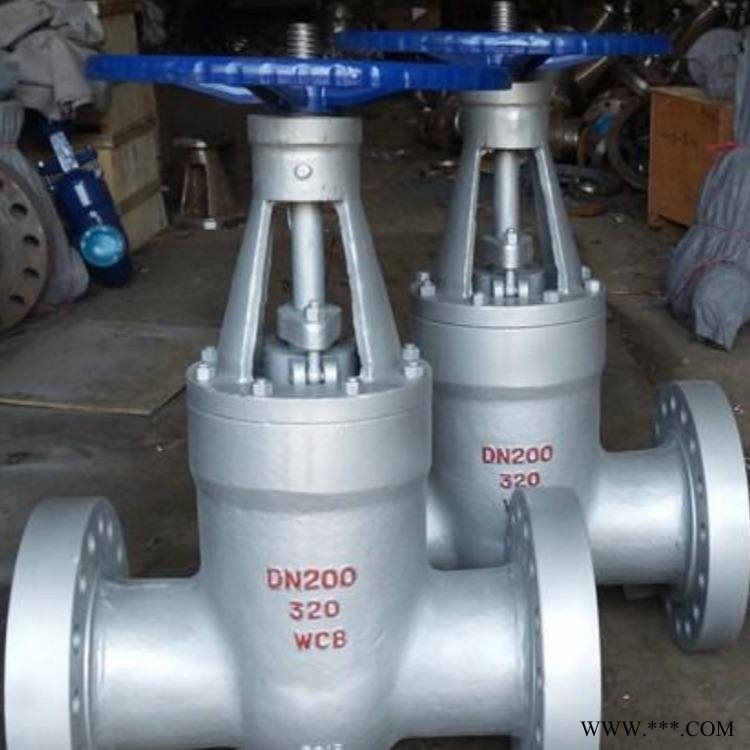

Z44Y美标磅级闸阀
简单介绍
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节
美标磅级高温高压对焊闸阀的详细信息
★闸阀概述：
MED闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。广泛适用于食品、医药、石油、化工、钢铁、环保、造纸等输送管路中做介质切断或流通
★闸阀分类：
闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。
★闸阀工作原理：
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。
★闸阀设计说明：
1，阀盖垫片形式
Class150闸阀采用不锈钢石墨复合垫片；Class300闸阀采用不锈钢石墨缠绕垫片；Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900闸阀采用金属环垫片；Class1500/Class2500闸阀采用闸阀采用自压密封金属环。
2，阀体和阀盖连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS
3,弹簧加载填料冲击系统
可根据客户要求，采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。
4，闸板设计形式
NPS≤2in（DN50）可采用刚性闸板；NPS≥2in（DN50）可采用弹性性闸板5，倒密封设计
本公司生产的闸阀采用倒密封设计，通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。
6，阀杆设计
本公司闸阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定 小直径，阀杆和闸板采用T型结构连接。
7，阀座设计
碳钢闸阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。
8,旁通阀设计结构
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
流体阻力小。闸阀阀体内部介质通道是直通的，介质流经通道是直通的，介质流经闸阀时不改变方向，因而流动阻力较小。
启闭较省力。启闭时闸板运向相垂直，所以较为省力。
介质流动方向一般不受限制。介质可从闸阀任意方向流过，均能达到接通或截断的目的。
