| 品牌 : | 翰集 | 型号 : | 卷圆机 |
| 加工定制 : | 是 | 外形尺寸 : | 可定做 |
| 重量 : | 40kg-100kg | 种类 : | 卷圆机 |
| 别名 : | 卷板机 | 用途 : | 广泛 |
| 电动机功率 : | 8mm |

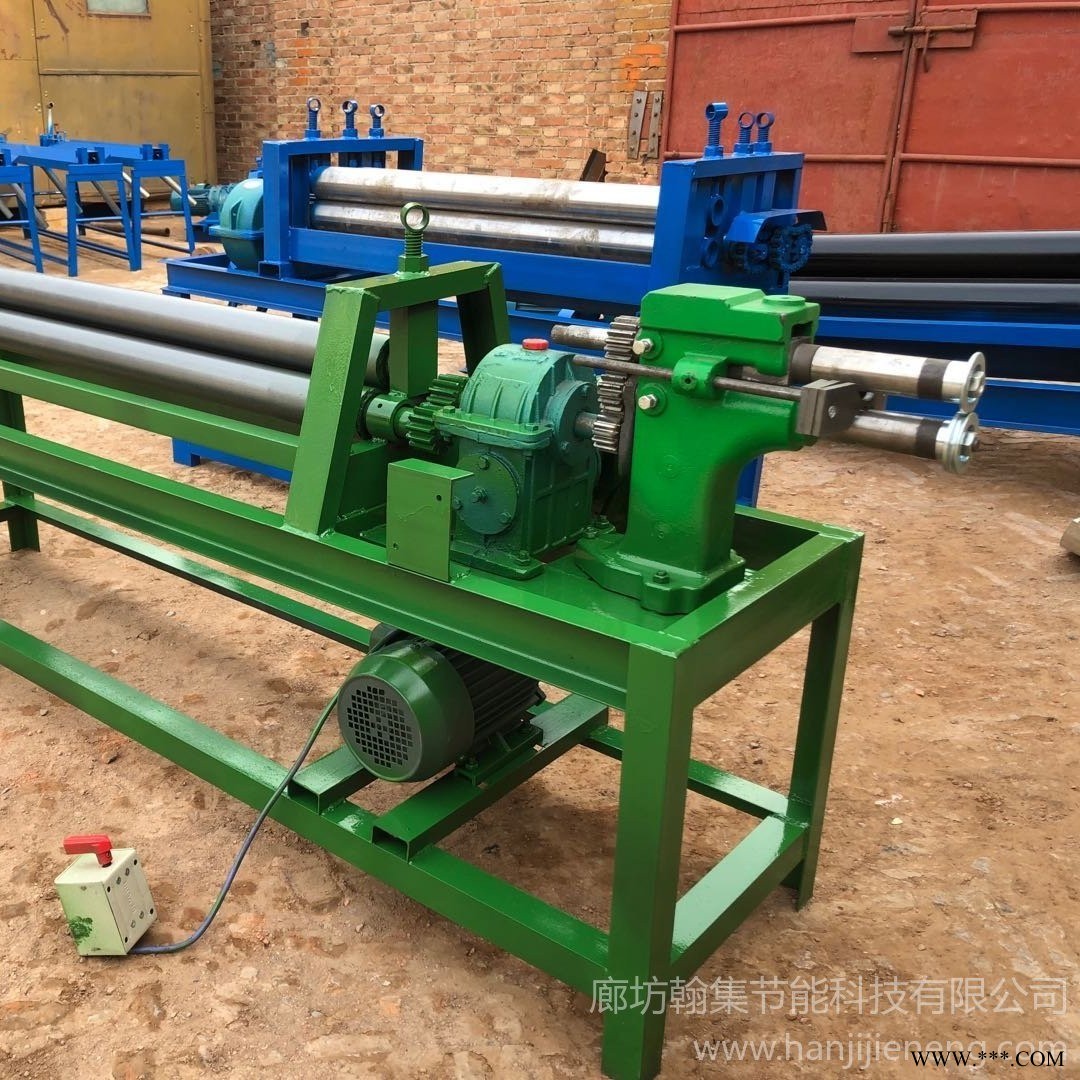

该设备主要由上辊装置下辊装置主传动系统平衡装置底盘等部分组成
◆上辊装置上辊装置包括上辊上辊轴承座及滑动轴承等上辊为卷板机的主要部件上辊呈鼓形用于补偿上辊受力变形挠度上辊用45钢制成
◆下辊装置下辊装置包括两下辊下辊墙板滑动轴承蜗杆传动机构等下辊装置为卷制板材提供正反扭矩通过主传动输出齿轮和下辊输入齿轮传动扭矩下辊用45钢制成下辊滑动轴承选用sf1自润滑复合材料
◆主传动系统主传动系统由主电机减速机输出齿轮等组成系统可正反转提供工作动力通过主减速机输出齿轮下辊齿轮传递扭矩至下辊使下辊转动依靠摩擦力带动板材进给完成卷制工作nbsp
◆平衡装置平衡装置由两根拉杆和平衡梁组成平衡装置在翻倒侧架翻倒后压住上辊的尾部保持上辊的平衡
◆底盘由槽钢与钢板焊接而成用于安装各部件
