品牌:天桥阀门
起订:1个
发送询价
| 加工定制 : | 否 | 品牌 : | 天桥阀门 |
| 型号 : | D641X-16Q | 材质 : | 球墨铸铁 |
| 连接形式 : | 法兰 | 结构形式 : | 杠杆式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 线圈 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 口径 : | DN40-DN400 |
| 公称通径 : | 1.6Map | 安装尺寸 : | 法兰式 |

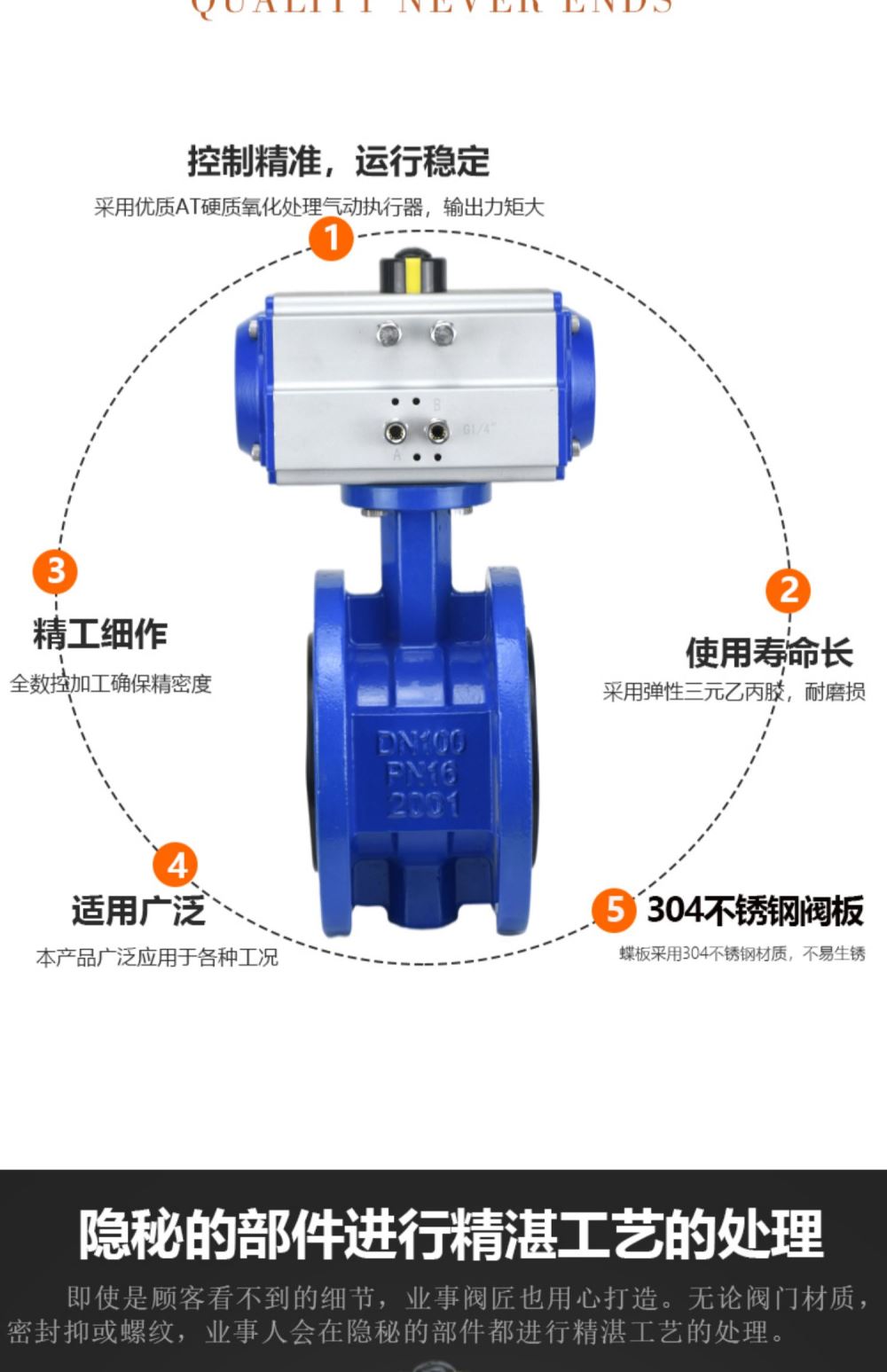

名称 | 1-阀体 | 2-阀座 | 3-蝶板 | 4-阀轴 | 5-气动 |
材质 | 球铁DI | EPDM | 不锈钢304 | 不锈钢410 | 组件 |
DN | 英寸 | A | B | C | L |
DN50 | 2" | 69.5 | 126.5 | 32 | 108 |
DN65 | 2.5" | 72 | 136 | 32 | 112 |
DN80 | 3" | 88 | 146 | 32 | 114 |
DN100 | 4" | 96.5 | 158 | 32 | 127 |
DN125 | 5" | 115 | 179 | 32 | 140 |
DN150 | 6" | 126 | 197 | 32 | 140 |
DN200 | 8" | 161 | 230 | 4 | 152 |
DN250 | 10" | 199 | 271 | 45 | 165 |
DN300 | 12" | 215 | 305 | 45 | 178 |
DN350 | 14" | 261 | 350 | 45 | 190 |
DN400 | 16" | 290 | 381 | 51 | 216 |
DN450 | 18" | 307 | 392 | 51 | 222 |
DN500 | 20" | 340 | 441 | 57 | 229 |
DN600 | 24" | 396 | 500 | 70 | 267 |
