| 品牌 : | CHVJ沧海 | 型号 : | Q11F-1000WOG |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15 |
| 适用介质 : | 水 | 压力环境 : | 低压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 切断 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |
产品名称 | Q11F二片式球阀 |
产品型号 | Q11F |
公称通径 | DN15-100 |
压力范围 | 1.6-6.4MP |
阀体材质 | 不锈钢304、316 |
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

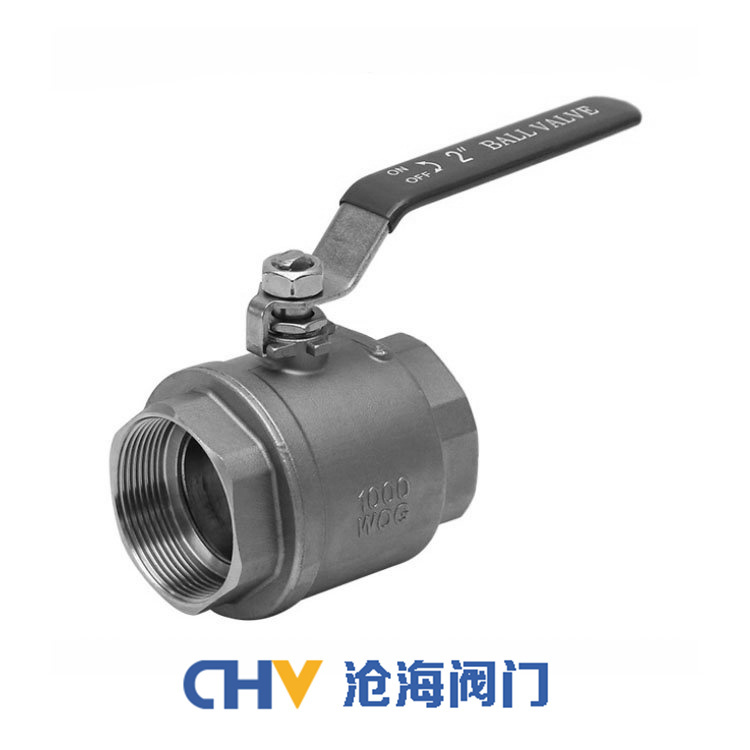

CHVJ沧海Q11F-1000WOG不锈钢两片式软密封球阀概述：
Q11F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式内螺纹球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被采用较多的一种阀门，此阀一般水平安装。
CHVJ沧海Q11F-1000WOG不锈钢两片式软密封球阀技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体（W。O。G）
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二片式球阀主要零部件材料：
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 |
密封垫 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢SS316 |
阀体 | 不锈钢CF8M |
阀杆 | 不锈钢SS316 |
止推垫圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料压盖螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不锈钢SS304 |
二片式球阀主要连接尺寸及重量：
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
