品牌:CHVJ沧海
起订:50台
| 加工定制 : | 否 | 品牌 : | CHVJ沧海 |
| 型号 : | H62Y | 种类 : | 升降式 |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

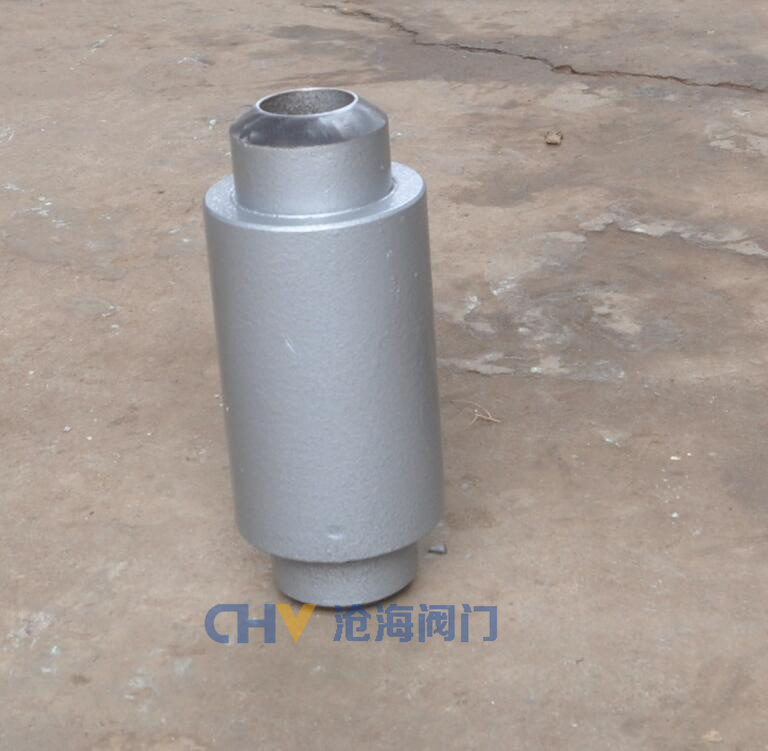

一、CHVJ沧海H62Y-420锻钢高压焊接直通式止回阀产品简介：
H62Y对焊式立式止回阀 高压立式止回阀 高压焊接式止回阀是能自动阻止流体逆流的阀门，安装在垂直管路泵或被保护装置管路出口，介质流向由下而上，防止介质逆流。阀瓣在流体压力作用下自动开启，流体从进口侧流向出口侧；当进口侧压力低于出口侧压力时，阀瓣在流体压差与弹簧反作用力等因素作用下自动关闭，以防流体逆流。广泛应用在冶金、电站、石油、石化等管路系统。
二、CHVJ沧海H62Y-420锻钢高压焊接直通式止回阀性能特点及设计规范：
1、启闭件（阀瓣）借助介质作用力自动开启、自动关闭阻止介质逆流。
2、结构简单，动作可靠，弹簧辅助阀瓣关闭，适用于中小口径的场合。
3、阀门适合垂直安装。
4、仅适用于单向流动、介质流向由下而上。
设计规范：
1、设计与制造标准：GB/T 12235、NB/T 47044、ASME B16.34。
2、结构长度标准：GB/T 12221、NB/T 47044、ASME B16.10。
3、连接端标准：GB/T 9113、JB/T 79、ASME B16.5、
ASME B16.25。
4、检验与试验标准：GB/T 26480、NB/T 47044、API 598。
三、CHVJ沧海H62Y-420锻钢高压焊接直通式止回阀工作原理：
H62Y高压立式止回阀参照API及CVA有关标准设计生产的一种高压阀门。它适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流HG61A高压止回阀本系列阀门采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封。阀体及主要承压件均经详细的强度校核，使用。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀芯而使阀门关闭，阻止介质逆流，起止回作用。HG61A高压止回阀本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式安装均可。
