品牌:CHVJ沧海
起订:1个
| 品牌 : | CHVJ沧海 | 型号 : | Z41W-150LB |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 50 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 配件 |
| 用途 : | 进水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。（4）水锤现象不易产生。原因是关闭时间长。（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。（6）结构长度(系壳体两连接端面之间的距离)较小。（7）密封面易磨损，影响使用。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用。（8）价格较贵。接触密封面较多，加工较复杂，闸板座上的密封面不易加工，而且零件较多。（9）形体简单 , 结构长度短，适用广。（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用长，采用PTFE填料，密封可靠，操作轻便灵活。

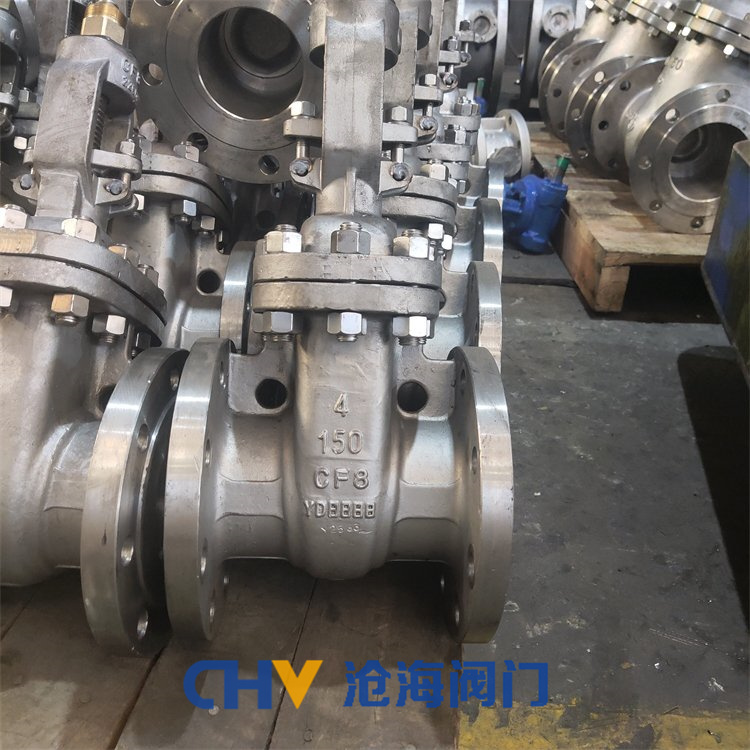

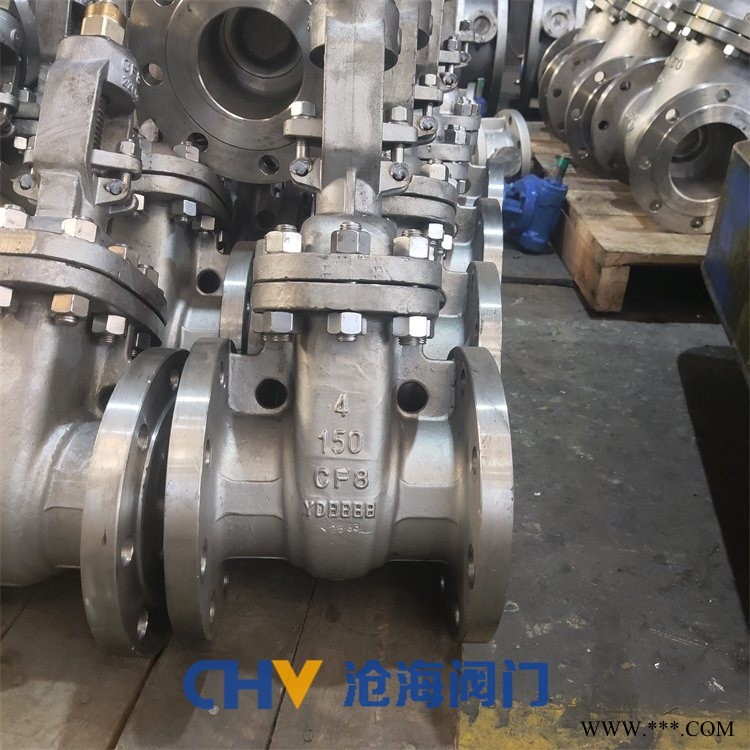

CHVJ沧海Z41W-150LB抗硫不锈钢美标楔式闸阀概述：
①产品设计标准ANSIB16.34，标准AP16D和API600。
②结构紧凑、体积小、刚性好、密封可靠。
③关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
④公称通径大于等于NPS1011，压力级400磅级和公称通径大于等于NPSS611、压力级150～2500磅级的手动阀门，其操做装置中配有滚动轴承，启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座，可任意组合与关闭密封面材质配对，以符合工况要求，延长使用
CHVJ沧海Z41W-150LB抗硫不锈钢美标楔式闸阀标准：
设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力温度等级 | 试验与检验 |
AP1 600 | ANS1B16.10 | ANS1B16.5a | ANS1B16.25 | ANS1B16.34 | AP1598 |
压力试验：
公称压力 | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 | ||
主要零件材料及性能：
壳体 | ASTM A216WCB | ASTMA351 CF8 | |||||||||
闸板 | WCB | CF8 | CF8M | Monel | |||||||
阀杆 | F6a | F304 | F316 | Monel | F304 | ||||||
闸板密封面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
阀座密封面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | STL | STL |
壳体 | ASTM A351 CF3 | ADTM A351 CF8M | ASTM A351 CF8 | ||||||||
闸板 | |||||||||||
阀杆 | F304L | F316 | F316L | ||||||||
闸板密封面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | ||
阀座密封面 | 304L | STL | STL | 316 | STL | STL | 316L | STL | STL | ||
