品牌:CHVJ沧海
起订:1个
| 品牌 : | CHVJ沧海 | 型号 : | Z641H/Y |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 50 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 进水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

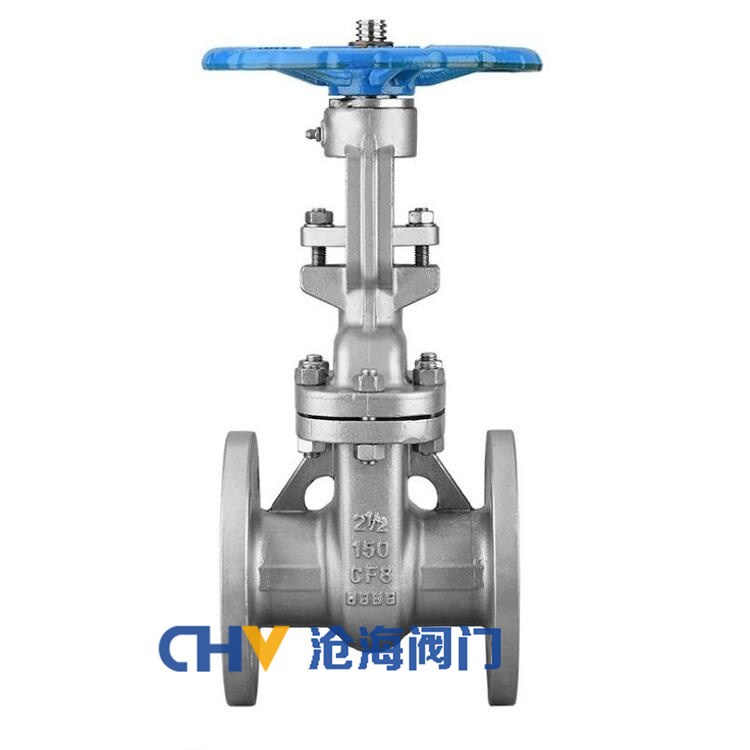

CHVJ沧海Z641H/Y-900LB美标高压气动闸阀基本介绍
闸阀的开闭部分是闸门，闸门的移动方向垂直于流体的方向。美式标准闸阀只能完全打开和完全关闭，不能调节或节流。浇口具有两个密封面。常用的型号闸阀的两个密封表面形成楔形。楔形的角度取决于阀门的参数（如果介质温度不高，通常为50，2°52'）。楔形闸阀的闸门可以是称为刚性闸门的整个闸门。它也可用作浇口，可引起轻微变形以改善可制造性并补偿加工过程中密封表面角度的偏差。该板称为弹性门。楔式闸阀和平行式闸阀根据密封面的形状分为楔式闸阀，单闸板，双闸板和弹性闸板；平行闸板阀分为单闸板，板式闸板和双闸板。类型。根据阀杆的螺钉位置，它可以分为两种类型：打开阀杆闸阀和深色阀杆闸阀。
美标闸阀优势
1.流体阻力小，密封面刷毛少，介质腐蚀小。
2.您可以省去打开和关闭的麻烦。
3.介质的流向不受限制，不阻塞流量，不降低压力。
4.外形简单，结构长度短，制造工艺精良，应用范围广。
美标闸阀特点
1.结构设计紧凑合理，外观美观。
2.采用楔形弹性闸门结构，中大直径的滚动轴承使其易于打开和关闭。
3.阀体的材料种类繁多，我们会根据实际使用条件和用户要求合理选择能够承受各种压力，温度和适度工作条件的填料和垫片。
4.采用国内外各种管道法兰标准和法兰密封面类型，以满足各种工程需要和用户要求。
美标闸阀与国标之间的区别
目前，美标闸阀比较受欢迎，因为是API和ASME标准，而不是“数百套房屋”中描述的ASTM。 ASTM是材料标准，而不是阀门本身的标准。
美标闸阀：根据美国标准设计，制造，制造和测试的阀称为美国标准阀。
美标闸阀和国家标准阀之间的主要区别如下。
国内标准阀公称直径的单位为毫米，美国标准阀公称直径的单位为（英寸）。
法兰的美国标准和国内标准也不同。
结构的长度不同。
检验要求不同。 美国标准阀门的检查要求高于国家标准。
CHVJ沧海Z641H/Y-900LB美标高压气动闸阀结构特点
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分:手动、伞齿轮、蜗轮、电动、气动
结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板形式。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置
标准与规范
设计与制造: API Spec.6D 和 API 600
检验与试验: API Spec.6D 和 API 598
对焊连接尺寸: ASME B16.25
结构长度: API Spec.6D 和 ASME B 16.10
法兰连接尺寸：ASME B 16.5 和 ASME B16.47 Size A
一、CHVJ沧海Z941H-300LB电动法兰美标闸阀产品标准:
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
二、CHVJ沧海Z941H-300LB电动法兰美标闸阀售前服务:
产品介绍，技术交流，非标产品设计，疑难解答。
三、CHVJ沧海Z941H-300LB电动法兰美标闸阀售中服务:
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
