品牌:CHVJ沧海
起订:1个
供应:100个
发送询价
| 品牌 : | CHVJ沧海 | 型号 : | ZF83Y |
| 连接形式 : | 卡箍 | 主体材料 : | 碳钢 |
| 公称通径 : | 50 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 配件 |
| 用途 : | 补水 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

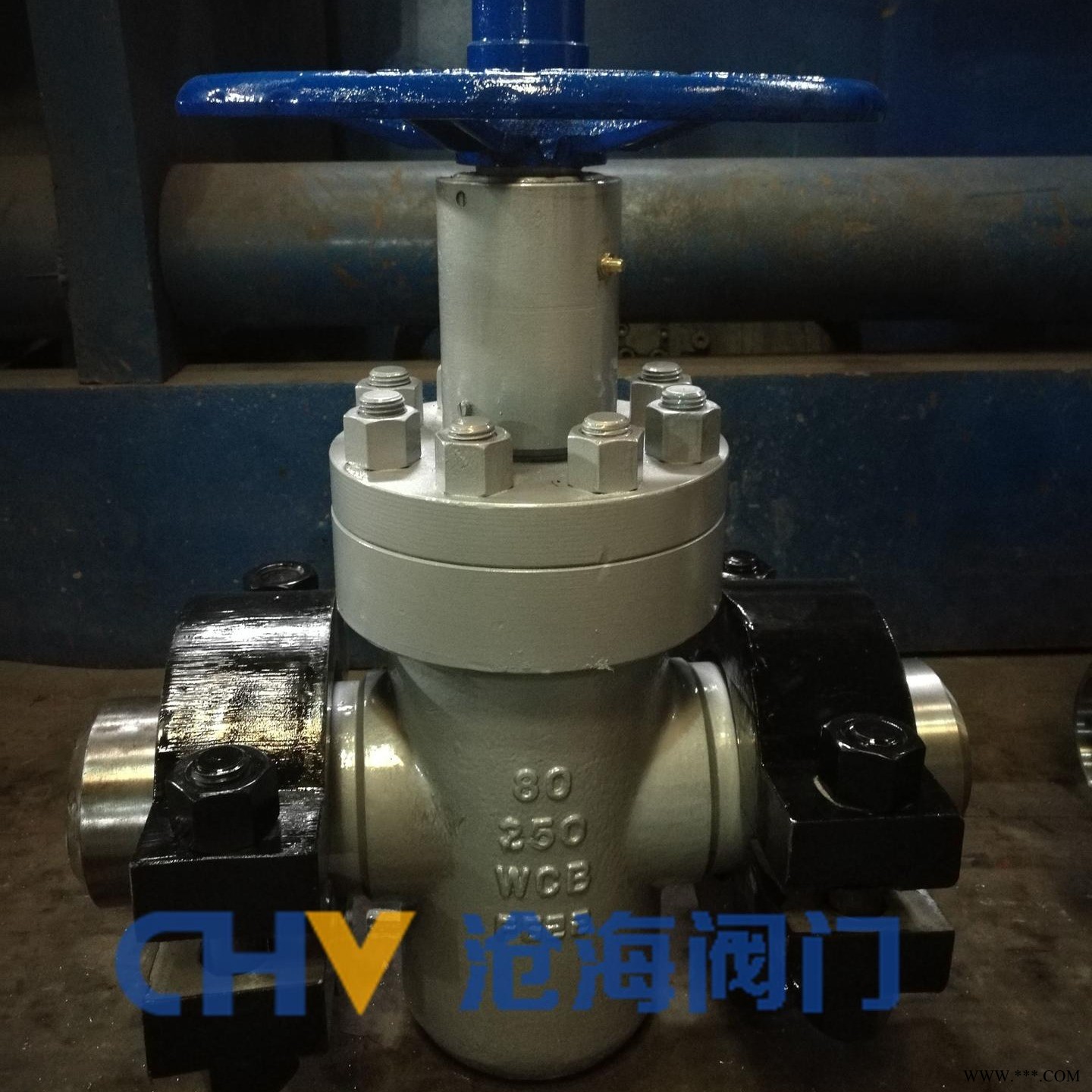

CHVJ沧海ZF83Y-350高压卡套式平板闸阀概述：
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、然气管线作控制介质流动的启闭及调节装置。
CHVJ沧海ZF83Y-350高压卡套式平板闸阀产品采用标准：
设计标准 | JB/T5298、APl6D | |
结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
焊接 | GB/T 15188.1 | |
连接法兰 | GB/T9113、JB/T 79 ANSl 16.5a | |
对焊端 | GB/T 12224 | |
试验和检验 | GB/T3927、JB/T 9092 | |
CHVJ沧海ZF83Y-350高压卡套式平板闸阀产品性能规范：
适用范围 | PN10.0～42.0MPa | DN25～200mm | |
适用温度 | -29～121℃ | ||
适用介质 | 普通型
| 石油、天然气、成油品、水等 | |
抗硫型 | 含H2S、CO2的石油、天然气等 | ||
连接形式 | 法兰端、焊接端、卡箍端 | ||
驱动方式 | 手动、电动、气动等 | ||

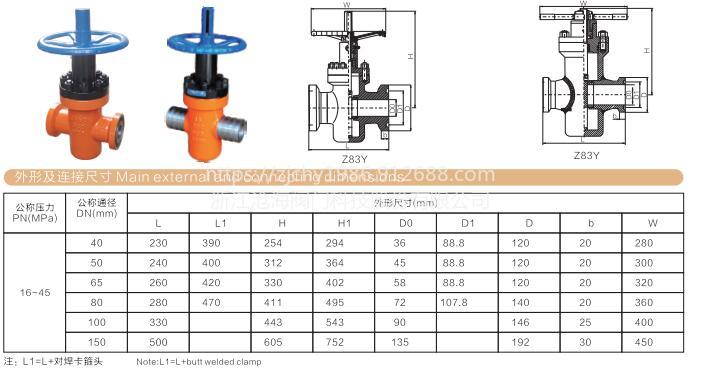

CHVJ沧海ZF83Y-350高压卡套式平板闸阀外形及连接尺寸
购买本公司CHVJ沧海ZF83Y-350高压卡套式平板闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次
