| 品牌 : | 沧海阀门 | 型号 : | L47Y |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN50 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |

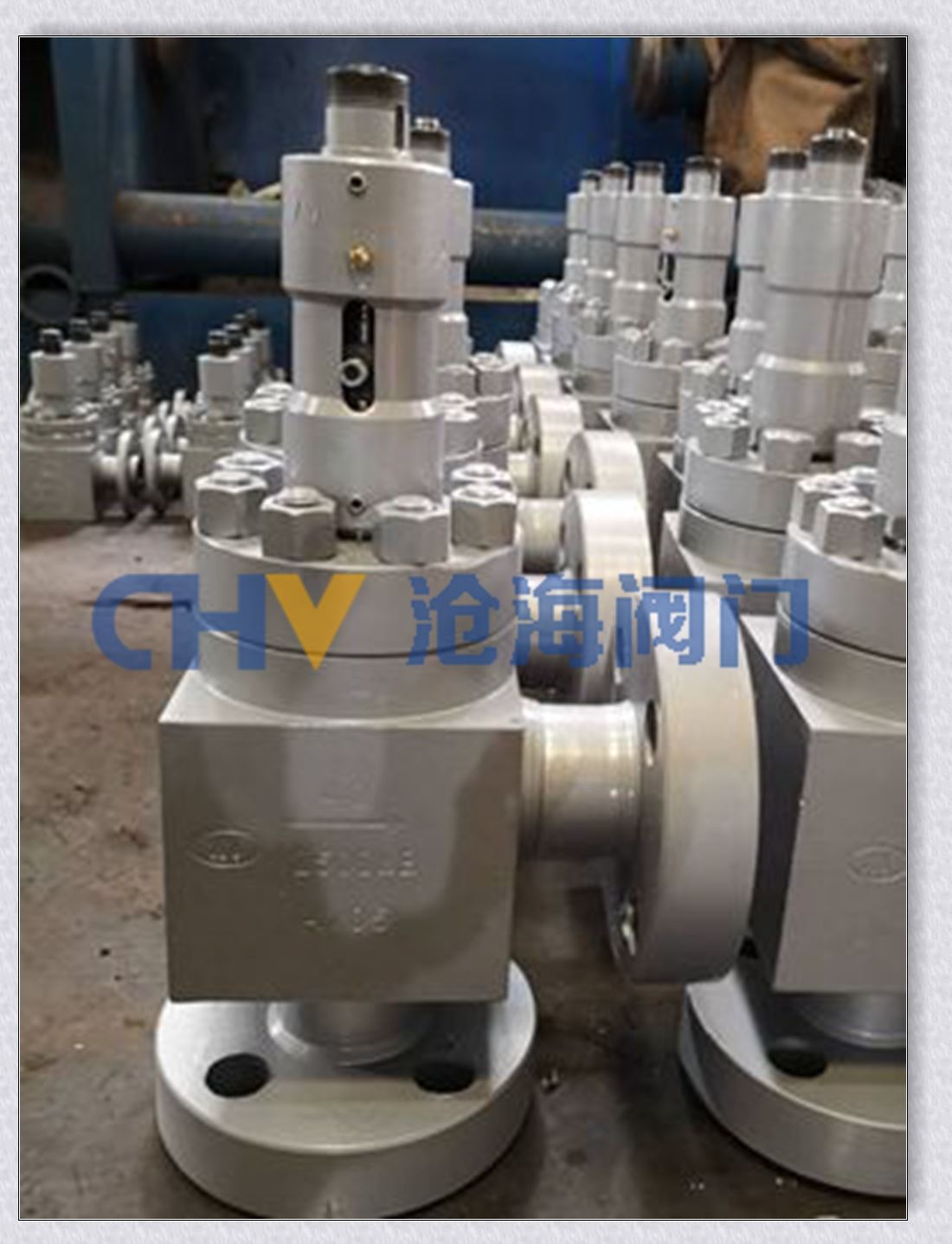

| L47Y高压锻钢角式节流阀 |
L47Y高压锻钢角式节流阀参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。 阀门可安装在水平或垂直的管道上。 |
| L47Y高压锻钢角式节流阀结构特点公称压力（MPa）16.020.025.035.0壳体试验压力（MPa）24.030.037.552.5密封试验压力（MPa）17.622.027.538.5适用介质水、油品、等适用温度-29℃~121℃阀门制造：GB12235-1994结构长度：GB/T2766-1992法兰标准：GB9113阀门试验：GB/T13927-1992 |
| L47Y高压锻钢角式节流阀外形及连接尺寸 |
公称压力 | 公称通径 | 尺寸（mm） | ||||||||
Do | P | D1 | D | L | b | Z-d | H | W | ||
16.0 | 25 | 22 | 50.80 | 101.5 | 150 | 120 | 35 | 4-26 | 243 | 220 |
32 | 280 | 60.32 | 111 | 160 | 135 | 35 | 4-26 | 299 | 300 | |
40 | 35 | 68.28 | 124 | 180 | 165 | 38 | 4-30 | 332 | 300 | |
50 | 47 | 95.25 | 165 | 215 | 190 | 42 | 8-26 | 367 | 320 | |
65 | 57 | 107.95 | 190.5 | 245 | 215 | 48 | 8-30 | 383 | 320 | |
80 | 73 | 123.82 | 190.5 | 240 | 260 | 46 | 8-26 | 376 | 320 | |
100 | 98 | 149.22 | 235 | 290 | 290 | 52 | 8-33 | 472 | 350 | |
25.0 | 25 | |||||||||
32 | 22 | 50.80 | 101.5 | 150 | 120 | 35 | 4-26 | 243 | 220 | |
40 | 28 | 60.32 | 111 | 160 | 135 | 35 | 4-26 | 299 | 330 | |
50 | 35 | 68.28 | 124 | 180 | 165 | 38 | 4-30 | 332 | 300 | |
65 | 47 | 95.25 | 165 | 215 | 190 | 44 | 8-26 | 367 | 320 | |
80 | 57 | 107.95 | 190.5 | 245 | 215 | 50 | 8-30 | 383 | 320 | |
100 | 70 | 136.52 | 203 | 265 | 260 | 56 | 8-33 | 376 | 320 | |
150 | 92 | 161.92 | 241.5 | 310 | 290 | 62 | 8-36 | 472 | 350 | |
| L47Y高压锻钢角式节流阀主要零件材料 |
零件名称 | 阀体 阀盖 | 阀瓣 阀杆 缸套 | 填料 | 双头螺栓 | O型密封圈 |
材料 | 碳素铸钢 | 不锈钢 | 四氟+橡胶 | 35CrMoA | 丁睛橡胶 |
