品牌:CHVJ沧海
起订:1个
| 加工定制 : | 否 | 品牌 : | CHVJ沧海 |
| 型号 : | H41H/Y-64C | 种类 : | NRVG静音式 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

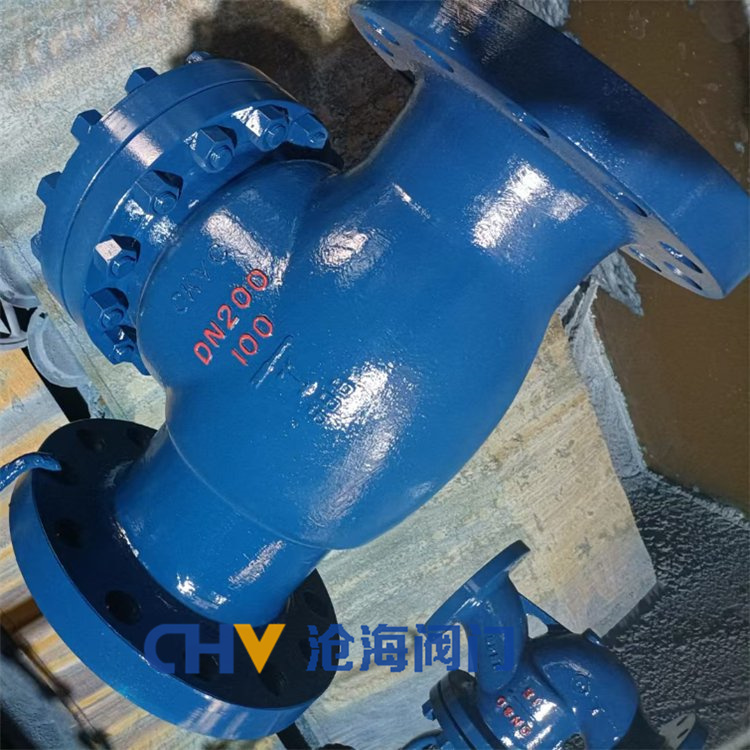

CHVJ沧海H41H/Y-64C卧式安装单向阀介绍
升降式止回阀严格按 GB12235 标准设计.，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能.良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
升降式止回阀产品特点
1、结构简单，.和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
■特点：维修方便、外形流畅、精致美观、经久耐用
■应用场合：电站、然气、氨、冷冻系统、热油系统、热水
CHVJ沧海H41H/Y-64C卧式安装单向阀主要性能规范
试验压力 | 公称压力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 类 | 酸类 | 水、蒸汽 | 水、蒸汽 |
设计.： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
CHVJ沧海H41H/Y-40C直通式逆止阀主要连接尺寸.
公称通径 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
