| 产品特性 : | 高压止回阀 | 品牌 : | CHVJ |
| 型号 : | GH91Y-400-DN108 | 材质 : | 铸钢 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | 升降式 | 结构形式 : | 升降式 |
| 公称通径 : | 25-400 | 适用介质 : | 油品 |
| 形态 : | 针式 | 压力环境 : | 高压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 自动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

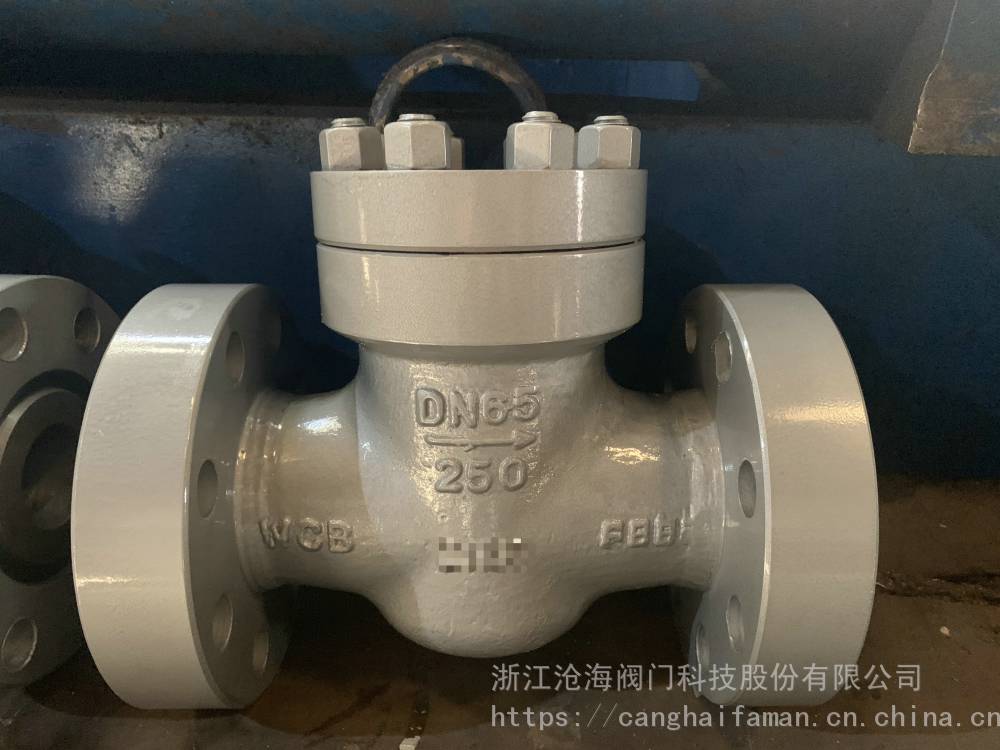

GH91Y-400-DN108矿用高压止回阀支管两端为法兰结构，法兰可按标准或用户要求制作，适用于火电厂、化工、冶金等高温高压的水、蒸、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。
结构简述
1、阀瓣作升降运动，连通管使阀瓣的上腔与阀门出口连通，在阀瓣升起与回落时，减少了冲击和振动，并使阀瓣达到全行程。
2、阀体上腔采用不锈钢导向套，保证阀瓣动作灵活。
3、阀瓣与阀座密封面采用钻基硬金等离子喷焊而成，硬度高、抗冲蚀、抗擦伤性能好。
原理结构
本阀门在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
零件材料
零件名称 |
阀体、阀盖、阀瓣 |
密封面 |
摇杆 |
销轴 |
垫片 |
零件材料 |
碳钢 |
堆焊硬金 |
碳钢 |
铬不锈钢 |
柔性石墨+304 |
安装维护
1,本阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2,安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,升降式垂直瓣止回阀应安装在水平管道上。
5,升降式水平瓣止回阀应安装在垂直管道上。
6,在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
7,安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
8,直通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而 动。
9,止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
订货须知：
尊敬的用户您好：如果在您确定要使用GH91Y-400-DN108矿用高压止回阀 之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。
二、若已经由设计单位选定H41Y-160 DN50高压法兰升降式止回阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的沧海阀门技术人员免费为您审核把 关。
