品牌:波昂
起订:1个
供应:100个
| 产品特性 : | 不锈钢 | 品牌 : | 波昂 |
| 型号 : | 3PQ61F | 材质 : | 不锈钢 |
| 连接形式 : | 焊接 | 结构形式 : | 浮动球球阀 |
| 3C阀门类别 : | 工业 | 公称通径 : | 见说明（mm） |
| 适用介质 : | 油品 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |
| 规格 : | 见说明 |

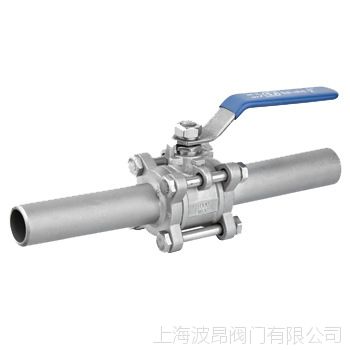

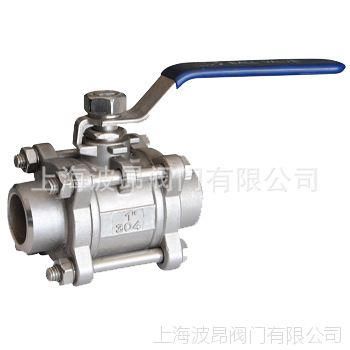

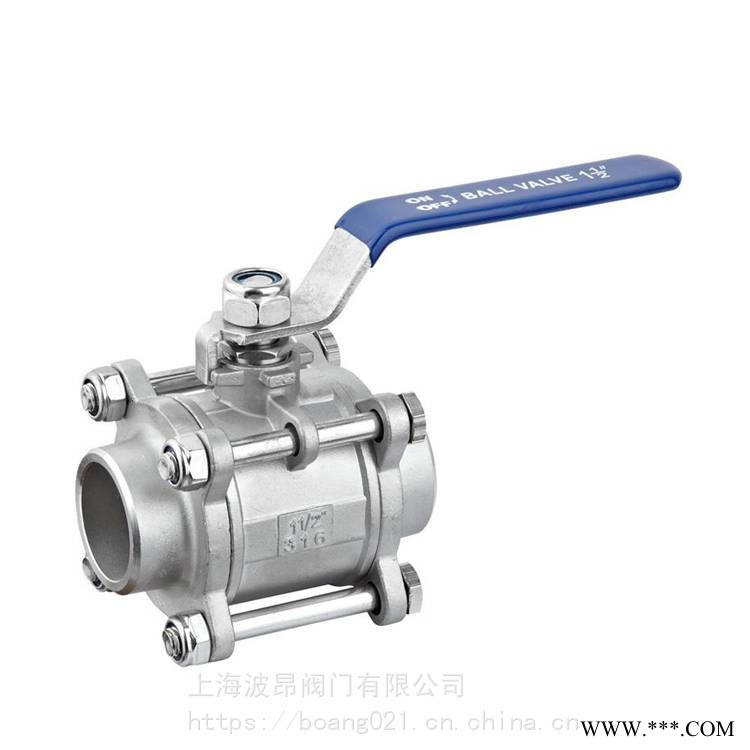

三片式对焊球阀
型号:Q61F
一、产品特征:
公称压力：1.6-6.4MPa
适用温度范围：-20～185℃
适用介质：水、油、气及某些腐蚀性流体(W.O.G)。
对焊标准(BW):GB/T1224、ASMEB16.25
二、主要零件材料:
号NO. |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
||
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
6 |
螺母 |
不锈钢SS304 |
FCD45 |
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
16 |
螺栓 |
不锈钢SS304 |
B8 |

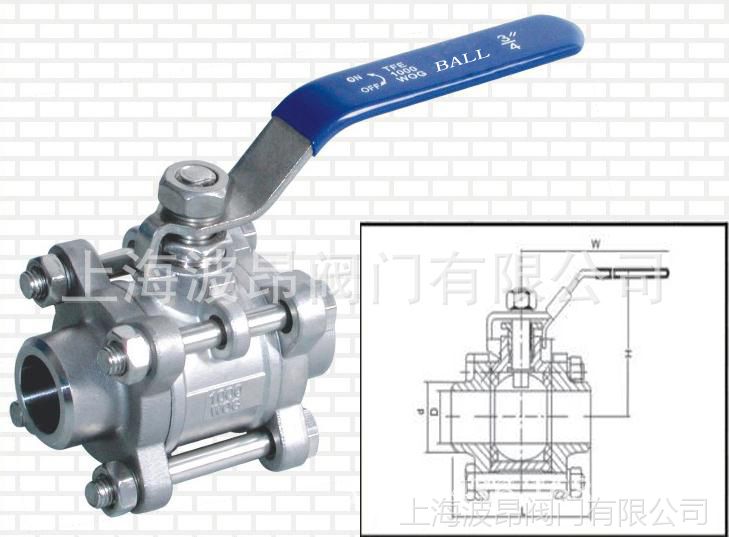

三、主要连接尺寸： 单位：mm
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
