| 压力环境 : | 高压 | 适用介质 : | 蒸汽 |
| 标准 : | 国标 | 3C阀门类别 : | 工业 |
| 品牌 : | 捷阀 | 驱动方式 : | 电动 |
| 密封材料 : | 不锈钢，硬质合金 | 公称通径 : | 15-300（mm） |
| 类型(通道位置) : | 二通式 | 外形 : | 中型 |
| 形态 : | 截止 | 流动方向 : | 双向 |
| 零部件及配件 : | 阀体 | 连接形式 : | 焊接 |
| 工作温度 : | 425 | 材质 : | 不锈钢 |
| 型号 : | DJ961HY |
电动截止阀 产品简介： 电动截止阀由电动执行机构和截止阀两部分组成。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。阀在管路中主要用来做切断、分配和改变介质的流动方向，一般不做调节使用，因为调节时不平衡力酞大，对阀芯的冲蚀比较厉害。适用给排水、石化、冶金等压力较高的场合。 电动截止阀 工作原理： 电动截止阀倒密封采用螺纹连接密封座或本体栈焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。 配有多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。电动截止阀适用于公称压力PN1．616MPa，工作温度-29550的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 电动法兰截止阀 产品特点： 阀杆开启或关闭行程相对较短，具有非常可靠的切断动作。 全开状态，阀座与阀瓣密封面这间不再有接触，密封面机械磨损较少。 可以安装在管道的任何位置上，介质从下往 。 不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。 电动截止阀 主要零件材料及主要用途
| 阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 |
适用温度
() |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti |
0Crl8Ni9Ti+
Stellite12 |
Stellite6 | lCrl8Ni9Ti | PTFE | 类 | 200 | |
| ZGlCrl8Ni2Mo2Ti |
CF8M+
Stellite12 |
lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE |
类、
碱类、混酸 |
200 | |
| ZG00Crl7Nil4M02 |
CF3M+
Stellite12 |
Stel1ite6 | 316L | PTFE |
类、
尿素、甲铵液 |
200 | |
| ZGlCr5MO |
ZGlCr5MO+
Stellite12 |
Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 |
550
|
|
概述
电站锅炉或工业锅炉上，均配备有向空排汽阀，作为锅炉启动时向空排汽，调节锅炉蒸汽温度在规定范围之内。在正常运行时，当锅炉压力、温度升高，又不希望锅炉安全门动作，采用向空排汽阀进行降压、降温。由此可见，向空排汽阀的工作条件十分恶劣，启动时往往排出的是汽水混合物，工作状态下排出的是全压状态的高温高压过热蒸汽。假如采用通用截止阀，在温差大，压差大的恶劣环境下频繁使用，阀座与阀芯就会产生裂纹或汽蚀泄漏，大大缩短阀门的使用寿命。
根据上述情况，上海电站阀门厂专门设计研制DJ961HY型向空排汽阀，它是一种新型阀门，能承受540的高温，32MPa的压差，适用于过热蒸汽等场合。
特点
DJ961HY型向空排汽阀结构特点是采用介质逆流（高进低出），具有截止与止回双重功能，阀盖与阀体连接系自密封结构，关闭时自压达到100密封，阀门设计成大小双阀芯，解决压差大而开启难的问题。阀座与阀芯栈焊特殊合金有耐磨性与坚韧性，采用锥度密封，线状密封面，在温差大的条件下，不会变形，不易开裂。
工作原理
DJ961HY型向空排汽阀是由电动装置和向空排汽阀体两部分组成。由电动头产生相轴向力，带动阀杆动作，使阀门完全开启或完全关闭（不能作调节使用），来完成系统运行要求。电动装置可根据用户系统上的要求或指定的厂家来配置。 主要性能规范：
| 公称通径（mm） | 公称压力（MPa） | 工作温度 | 适用介质 | 连接方式 | 驱动方式 |
| 15-150mm | 10-42MPa | 610 | 水、蒸气、水蒸相混合 | 对焊连接 | 手动、电动、气动、齿轮传动 |
主要部件材料：
| 序号 | 名称 | 材料 |
| 1 | 阀体 | 20CrMoV、P91、C12A |
| 2 | 支架 | WCB |
| 3 | 密封材料 | 柔性石墨 |
| 4 | 密封面 | D802/D812+特殊过渡层 |
| 5 | 阀瓣 | 12Cr1MoV、F92 |
| 6 | 阀杆 | 25Cr2MoV |
| 7 | 阀杆螺母 | 铝青铜 |

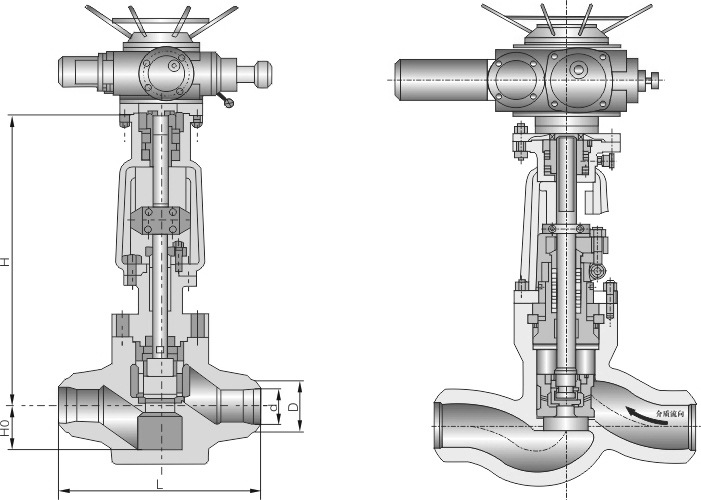

DJ961HY型向空排气阀简图（如下所示）
主要尺寸：
| 公称通径 | DJ961HY-100、200、250、320 DJ961HY-P54/100V、P54/140V、P54/170V | |||||
| 主要外形尺寸和连接尺寸(mm) | ||||||
| L | D1 | D2 | D5 | α | H | |
| 15 | 150 | 17 | 40 | ／ | 37.5° | 518 |
| 20 | 170 | 22 | 46 | ／ | 37.5° | 518 |
| 25 | 170 | 26 | 46 | ／ | 37.5° | 518 |
| 32 | 180 | 31 | 49 | ／ | 37.5° | 560 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 545 |
| 50 | 350 | 50 | 90 | ／ | 32° | 748 |
| 65 | 330 | 69 | 104 | 115 | 32° | 829 |
| 80 | 470 | 84 | 110 | 140 | 32° | 898 |
| 100 | 560 | 107 | 148 | 170 | 32° | 913 |
| 125 | 660 | 128 | 168 | 190 | 32° | 965 |
| 150 | 700 | 158 | 194 | 240 | 32° | 1130 |
