品牌:捷阀
起订:1件
| 品牌 : | 捷阀 | 型号 : | JJM1-160P |
| 加工定制 : | 是 | 材质 : | 不锈钢 |
| 连接形式 : | 螺纹 | 公称通径 : | 20（mm） |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 零部件及配件 : | 手轮 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 各种高腐蚀化学介质 |

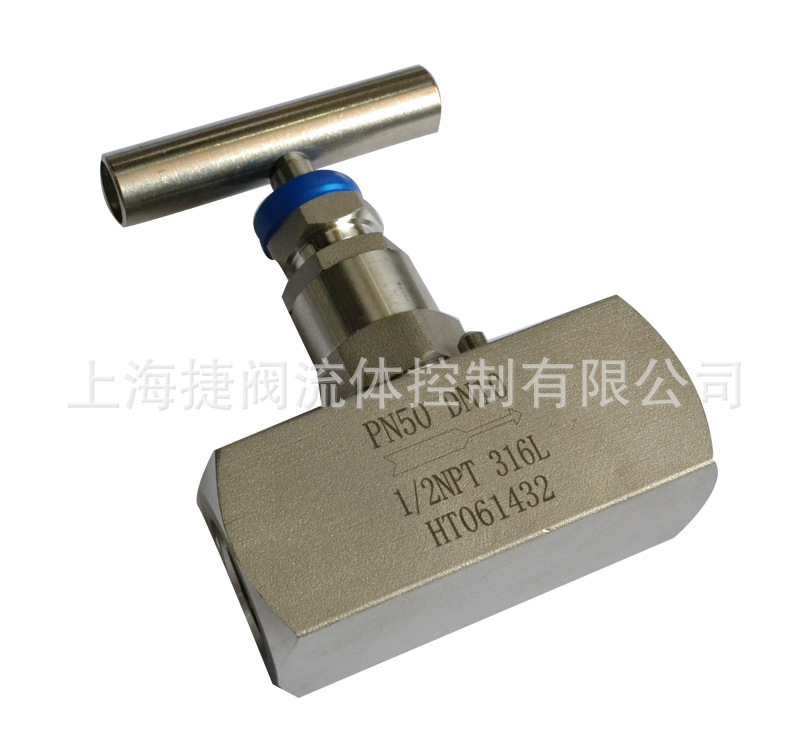

J13H内螺纹截止阀应用规范
1、设计制造：GB/T 12224-1989；JB/ T 7747-1995
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀与压力表配合使用是 合适的了.一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa公称通径：DN5DN25适用介质：油�p水�p气等多种非腐蚀性或腐蚀性介质适用温度：-20+440-70-240540570等
防腐方法：
首先阀体的防腐蚀，主要选用材料为不锈钢，碳钢。虽然防腐蚀的资料十分丰富，但能否选得恰当，还是不容易的事情，因为腐蚀的问题很复杂。选择阀体材料的难处，还在于不能只考虑腐蚀问题，同时必须考虑耐压耐温能力，经济上是否合理，购买是否容易等因素。其次是采取衬里措施，如衬铅、衬铝、衬工程塑料、衬天然橡胶及各种合成橡胶等。如介质条件许可，这倒是一种节约的方法。再次，在压力、温度不高的情况下，用非金属做阀门主体材料，往往能十分有效地防制腐蚀。
此外，针型阀阀体外表面还受到大气腐蚀，一般钢铁材料都以刷漆来防护。
性能规范
单位：MPa
试验项目 | 压力值 |
公称压力 | 32 |
壳体试验 | 48 |
密封试验 | 35.2 |
气压试验 | 19.2 |
适用温度 | 425 |
适用介质 | 水、蒸气、油品等 |
主要零件材料
型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
J13H-320P | SS304 | SS304 | SS304 | SS304 |
| 基本订货号 Order infotmation | 端接尺寸 End Connection Size | 孔径 Hole Diameter | 流量系数 Flow coefficient Cv | A | H | F | ||||
| 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | |||
| -JF-LWF-2 | NPT1/8 | 0.09 | 2.4 | 0.15 | 1.97 | 50 | 2.83 | 72 | 1.12 | 28.4 |
| -JF-LWF-4 | NPT1/4 | 0.17 | 4.4 | 0.37 | 2.05 | 52 | 3.39 | 86 | 1.75 | 44.4 |
| -JF-LWF-6 | NPT3/8 | 0.25 | 6.4 | 0.73 | 2.24 | 57 | 3.46 | 88 | 2.23 | 56.6 |
| -JF-LWF-8 | NPT1/2 | 0.37 | 9.5 | 1.8 | 2.76 | 70 | 3.54 | 90 | 2.5 | 63.5 |
