| 流动方向 : | 单向 | 类型(通道位置) : | 直动式 |
| 压力环境 : | 高压 | 连接形式 : | 焊接 |
| 外形 : | 大型 | 材质 : | 不锈钢 |
| 标准 : | 国标 | 工作温度 : | 高温 |
| 加工定制 : | 是 | 型号 : | J13W-320P |
| 品牌 : | 捷阀 | 驱动方式 : | 手动 |
| 适用介质 : | 各种高腐蚀化学介质 | 公称通径 : | 6（mm） |
| 零部件及配件 : | 手轮 |

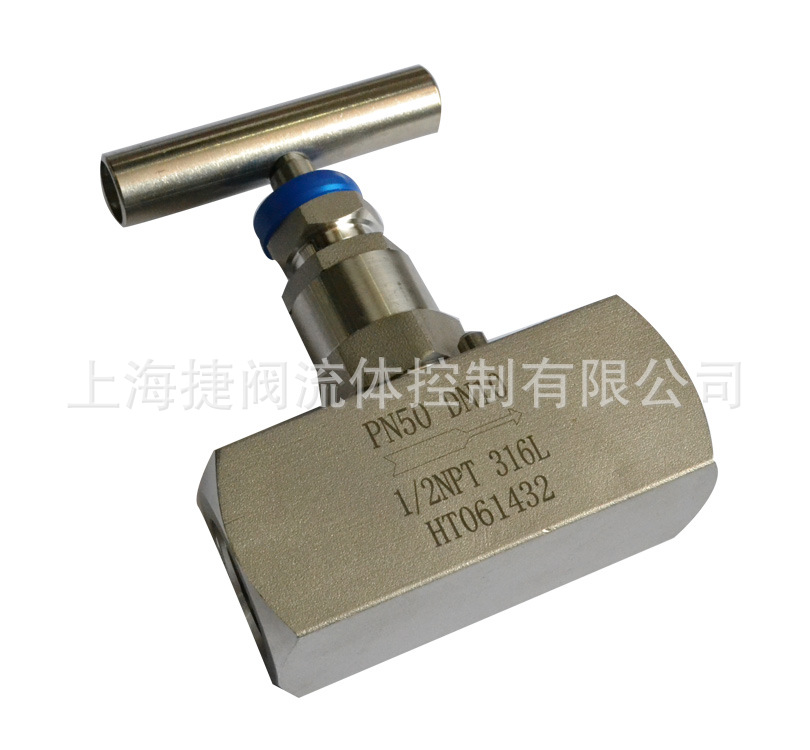

J13H内螺纹截止阀应用规范
1、设计制造：GB/T 12224-1989；JB/ T 7747-1995
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
性能规范
单位：MPa
试验项目 |
压力值 |
公称压力 |
32 |
壳体试验 |
48 |
密封试验 |
35.2 |
气压试验 |
19.2 |
适用温度 |
425 |
适用介质 |
水、蒸气、油品等 |
主要零件材料
型 号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
J13H-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
J13H-320P |
SS304 |
SS304 |
SS304 |
SS304 |
| 基本订货号 Order infotmation | 端接尺寸 End Connection Size | 孔径 Hole Diameter | 流量系数 Flow coefficient Cv | A | H | F | ||||
| 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | 英寸（in） | 毫米（mm) | |||
| -JF-LWF-2 | NPT1/8 | 0.09 | 2.4 | 0.15 | 1.97 | 50 | 2.83 | 72 | 1.12 | 28.4 |
| -JF-LWF-4 | NPT1/4 | 0.17 | 4.4 | 0.37 | 2.05 | 52 | 3.39 | 86 | 1.75 | 44.4 |
| -JF-LWF-6 | NPT3/8 | 0.25 | 6.4 | 0.73 | 2.24 | 57 | 3.46 | 88 | 2.23 | 56.6 |
| -JF-LWF-8 | NPT1/2 | 0.37 | 9.5 | 1.8 | 2.76 | 70 | 3.54 | 90 | 2.5 | 63.5 |
