| 品牌 : | 禹轩 | 型号 : | GA49Y-40 |
| 结构形式 : | 先导式（脉冲式） |

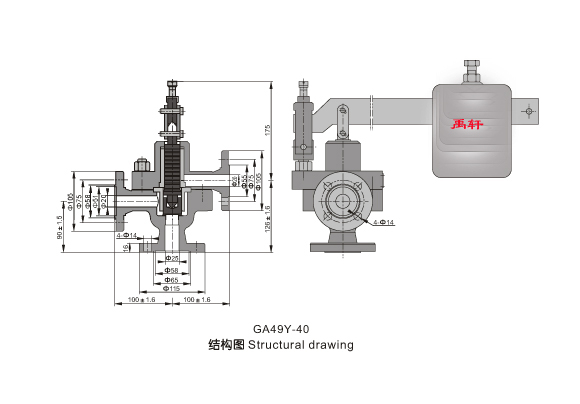

GA49Y-40脉冲式安全阀产品剖解图
GA49H-40脉冲式安全阀用途,脉冲式安全阀型号,脉冲式安全阀厂家,脉冲式安全阀结构
GA49H-40脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许 高压力值，保证设备安全运行。
脉冲式安全阀结构简述
1、通过杠杆和重锤来平衡介质在阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢栈焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离， 不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
脉冲式安全阀主要连接尺寸
型号型号 |
公称通径 |
连接尺寸 |
|||||||||
L |
L1 |
H |
D |
D1 |
D2 |
b |
z-d |
DN" |
D" |
||
GA49H-PW466.7V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
GA49H-PW5410V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
GA49H-PW5410.5V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
禹轩阀门安全阀订货须知： 如果你对：GA49H-40脉冲式安全阀-感兴趣请你按下列要求咨询或订货。
一、安全阀产品名称与型号安全阀口径安全阀是否带附件以便我们的为您正确选型安全阀的使用压力安全阀的使用介质和温度
二、若已经由设计单位选定禹轩泵阀公司的安全阀型号，请按安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的禹轩泵阀公司工程师为您审核把关。
