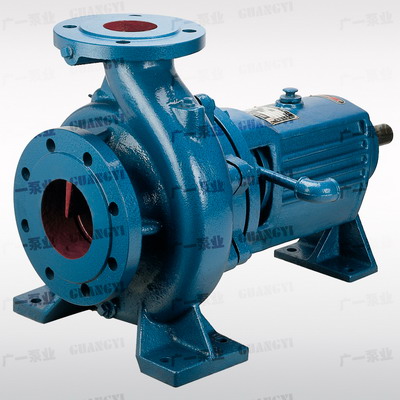

| 品牌 : | 广一泵业 | 型号 : | ISR100-80-160A |
| 材质 : | 铸铁 | 性能 : | 耐磨 |
| 扬程 : | 14～133 m | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 卧式 |
| 叶轮结构 : | 封闭式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 6.5～112 m3/h | 叶轮数目 : | 1 |
| 汽蚀余量 : | 2.0～5.0m | 吸入口径 : | 50～125 mm |
| 排出口径 : | 32～100 mm | 重量 : | 110KG |
| 电压 : | 380V | 功率 : | 0.55～110kW |
输送清水及物理化学性质类似于水不含固体颗粒的液体 |
· 锅炉热水循环 |
· 取暖 |
水泵特点 |
· 结构简单，性能可靠，使用维护方便 |
· 体积小，重量轻 |
· 抗汽蚀性能好 |
· 电耗低 |
结构说明 |
· 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种 |
· 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路 |
· 悬架内装有两个球轴承，用机械油或润滑脂润滑 |
· 泵通过弹性联轴器由电动机直接驱动 |
· 涡室、脚、进水法兰和出水法兰铸成一个整体 |
· 轴封用耐高温双端面机械密封 |
性能参数 |
· 吸入口径：50 | 125 mm
· 排出口径：32 | 100 mm
· 流量：6.5 | 112 m3/h
· 扬程：14 | 133 m
· 转速：1450 / 2900 r/min |
· 温度： | 130
· 工作压力： 高使用压力 1.6MPa，出厂前均作 2.4MPa耐压试验
· 必需气蚀余量：2.05.0m
· 配用功率：0.55110kW
型号意义说明
ISR100-80-160A
ISR：热水循环离心泵
100：泵吸入直径100mm
80：泵排出口直径80mm
160：叶轮名义直径160mm
A：同型号叶轮直径 次切割
