品牌:阔达
起订:1部
| 品牌 : | 阔达 | 型号 : | 数控 |
| 加工定制 : | 是 | 外形尺寸 : | 定制 |
| 重量 : | 电询 | 种类 : | 钢筋弯曲机 |
| 别名 : | 钢筋弯箍机 | 用途 : | 钢筋加工设备 |
| 电动机功率 : | 13-36KW | 产品别名 : | 弯箍机 |
| 产品用途 : | 钢筋弯箍 | 订货号 : | 00100 |
| 规格 : | 台 | 是否跨境 : | 否 |

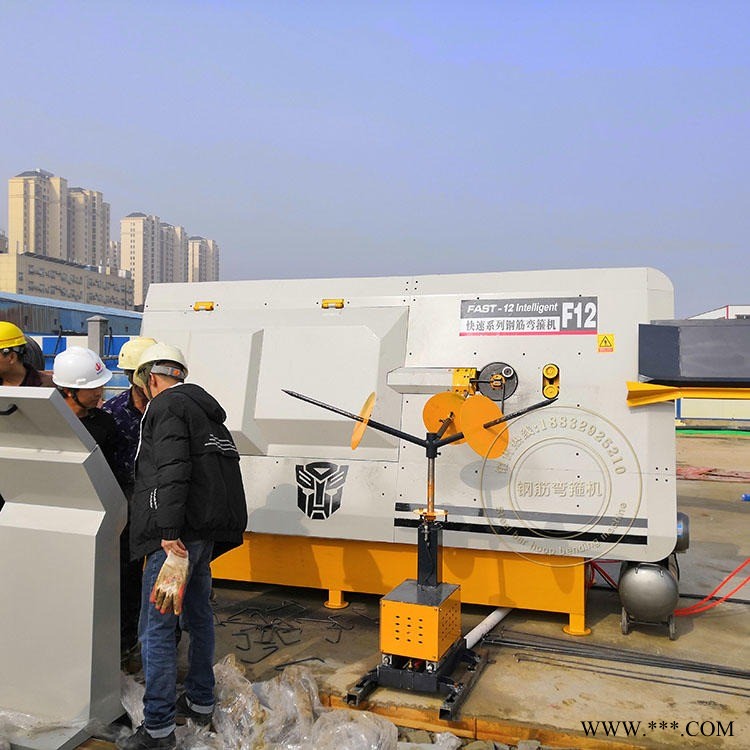

钢筋弯箍机主要结构
该机器主要由机械部分和控制部分组成，机械部分主要由钢筋送入机构、钢筋弯曲机构、钢筋夹断机构组成；控制系统主要由可编程控制器、触点继电器、开关电源组成。
钢筋弯箍机工作原理
当钢筋弯曲机上电后，进给电机转动，上排导轮转动钢筋运动，下排导轮受弹簧的压力将钢筋压住。当钢筋进给到指定位置，弯曲电机正转将钢筋折弯，电机反转工作台复位，电动钢筋剪断器，完成一次弯曲任务。
钢筋弯曲机使用方法
1、在被检验的金属线材上截取长200－250mm的一段，进行矫直，矫直时不得损伤线材表面。
2、按照参数表中线材直径大小选择夹片圆弧半径r，夹片圆弧顶部至拨杆底面的距离b，以及拨杆孔Φ，每付夹片上都打印了圆弧半径数字以供选择，距离b是通过摇臂上的三个孔调节拨杆的位置获得的，以下往上依次35、50、75拨杆孔Φ可根据拨杆上孔周围打印的数字辨别。
3、主拨杆上有相互垂直的四个孔，调正拨杆的方向可获得你所需要的孔位，当使用有螺纹一端的孔时，应将轴套套上，使用另一端孔时应将轴套取掉，以保证线材处于弯曲线上。
4、将摇臂处于垂直位置，并以此作试验的起始状态，将试样先穿入两夹片中底板的孔内，然后垂直向上从拨杆的下部穿过拨杆孔再穿入上夹至顶部，转动上夹头手柄把线材上端的夹紧。
5、用手把上夹头往下按15－25mm后稳住（粗的线材距离应使线材具有15－25公斤左右的拉紧力）转动主夹片手柄将下端夹紧进行弯曲。
6、弯曲试样时，应使用较均匀的速度（约1次/秒）。
7、弯曲记数是从起始位置向右弯曲90°，试样再返回至起始位置为一次，再向左弯曲90°，试样再反回至起始位置为二次，以此类推至试样折断为止，试样折断的后一次弯曲不计。
8、长期使用后夹片的圆弧表面若出现压伤之痕迹应更换夹片。
9、油杯及有相对滑动处应经常加油，保持润滑。
10、使用后应擦拭干净并涂上防锈油以防锈蚀。
11、安装：机器应安装在工作台边沿，并使转动手柄伸在工作台外，安装螺丝为三颗M8螺丝，在两夹片之中的底板上有一Φ10的孔，工作台上也应钻出孔以使线材在孔中自由穿过。
主要装置设计
（1）钢筋送入、压紧机构当钢筋送入后，下排导轮由丝杠螺母机构定位到指定位置再由弹簧的作用，使其压紧钢筋。压紧钢筋后，进给电机转动使下排导轮转动，对钢筋有向前运动的动力，从而实现将钢筋送入过程。
（2）钢筋弯曲机构
本机构通过电机带动转盘转动，转盘盘上带有挡柱，当转盘转动时挡柱挡住钢筋从而实现对钢筋弯曲过程。
