任县天恒机械厂

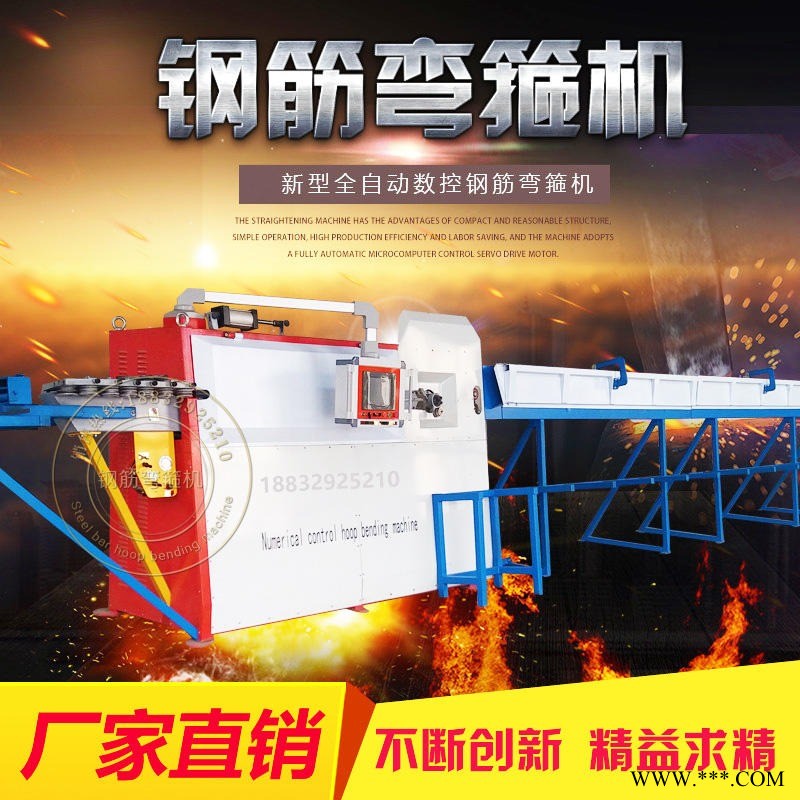

全自动钢筋弯箍机

本机集矫直、测长、弯曲、剪切、计数于一体，整机结构紧凑合理、操作简单、生产效率高、节省人工，本机采用全自动微电脑控制伺服驱动电机，具有速度快、力量大、技术准、故障低等优点。

本机从钢筋送料，去氧化皮，校直延伸，弯曲成型，计数，切断多种工艺组合一体化，能直接制作多种尺寸多种规格的箍筋，完全达到了设计要求。

数控弯箍机的构成部分：

1.矫直器--由外部横式与内部竖式两部矫直器所组成。每部矫直器有12个矫直机轮，*的两个矫直轮被分成两部份，可以确保双线钢筋矫直的独立调节。 由于具有机械记忆鼓装置，矫直轮的位置可以快速调整，这是因为记忆鼓能够记忆机轮矫直每一个 钢筋直径时所在的位置。 外部的矫直器带有一个钢筋端头固定梭，可临时停放将要进入加工程序的钢筋。

2.牵引机构和测量系统--由 4 个机轮组成：1个由数控伺服电机驱动的机轮；2 个带气压的机轮，且其中有 1 个测量机轮；由于牵引轮压下气压可以调节，可以保证钢筋的准确前进并且不损坏钢筋的表面。

3.弯曲机构--由一只可旋转和前后收缩的弯曲臂组成，由数控伺服电动机驱动。 一个气压推动机构可使整个弯曲臂前后移动，从而实现双方向的弯曲。几秒钟之内就可以更换弯曲 轴，加工圆环或圆弧时不需要更换弯曲工具。

4.剪切--由一片固定刀片与一片由电动机驱动的移动刀片所组成。固定刀片用于限制钢筋的方向，并且 可以在数秒之内快速替换。

5.计算机--工业计算机，软件可以适应非常恶劣的工作环境。具有液晶彩色图形显示器，管理机器的以下各种功能：通过键盘输入，可以设计30个弯角以内，任何形状的箍筋与轮廓形钢筋，并且立即可以比例 性的显示在计算机屏幕上。

数控钢筋弯箍机的主要技术创新包括:

①从盘条钢筋到报筋一次成型，整条生产线只需1人操作;

②可以自动生产箍筋、长弯曲筋、定尺直条，是多种生产工艺的完善结合;

③计算机控制，箍筋的尺寸和形状由程序任意设定.快速、省人、省料、省地，可以加工任惫形状;

④主要部件采用欧洲进口零件，可确保设备24小时连续工作;另外可以同时准备多个或多种规格盘条钢筋原料.更换原料只需2min;

⑤设备占地面积约30亩，可在狭窄区域作业;

⑥具有自动安全监控系统.安全可靠;

⑦电力消耗和传统机械相比节省70%左右。

控制系统由工业计算机、电机控制器、变频器、各种电源、控制开关和时间控制开关等组成。具有以下特点:

①工业控制计算机Coil一M-Control(盘条加工控制型)控制操作软件，带有显示屏，其有图形显示功能，用于机器多种功能的管理，有中、英两种语育可供选择;

②通过键盘输人，可以设计30个弯角以内任何形状的钢筋与并且立即可以比例性的显示在计算机屏幕上;③可以储存500种不同的产品形状;

④能够生产螺旋形(弹簧状)等形状的钢筋产品，而并不需要机械L的调整;

⑤2个标准输出口RS232/RS422，便于连接代码读数器;

⑥在不中断加工程序之下，可以修正弯曲角度

⑦面板上设有调节电位计.可以重复性的改变牵引与弯曲速度;

任县阔达机械制造厂

发货地址：河北省邢台市任县

我厂主营产品或服务： 数控钢筋弯箍机 钢筋弯箍机 大型钢筋弯箍机
