品牌:世纪凯捷
起订:1个
发送询价
| 品牌 : | 世纪凯捷 | 型号 : | KJ-201 |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 低温℃ | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 1500MPa |
| 公称通径 : | 2mm | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 | 规格 : | 2mm |
| 作用对象 : | 电站 | 结构形式 : | 固定球球阀 |

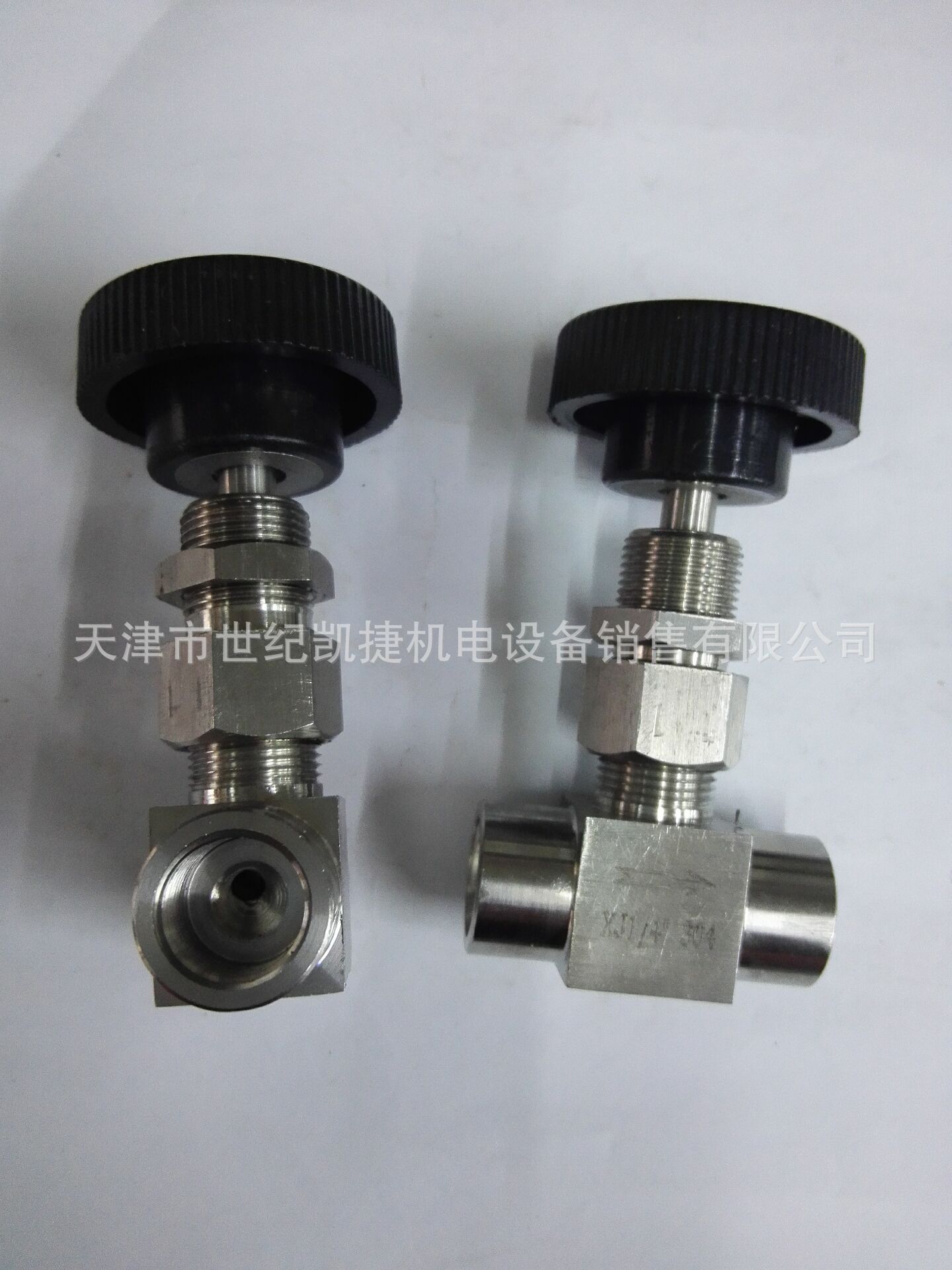

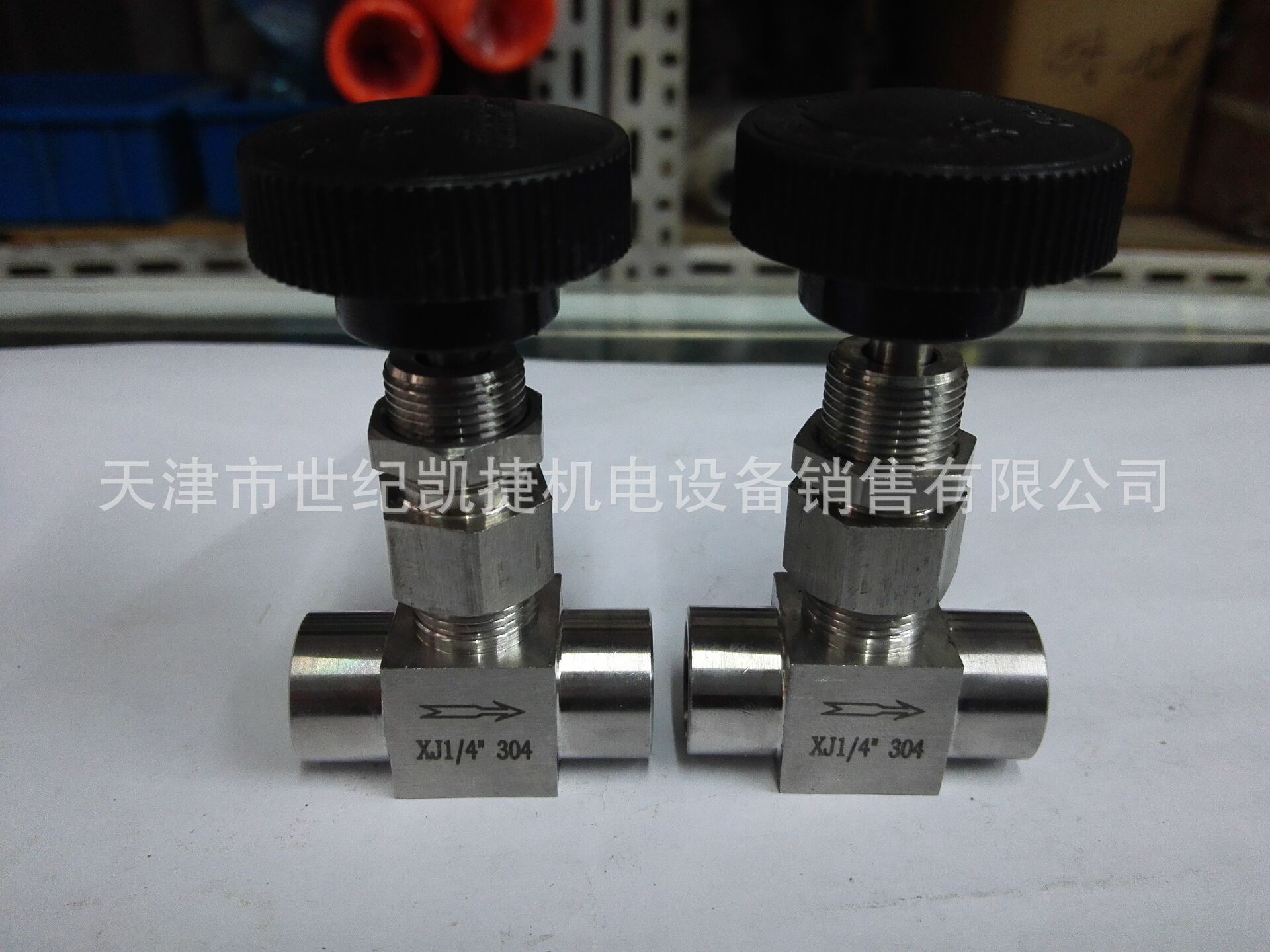

仪表管路针形阀是气动单元组合仪表中的辅助单元之一，它是一种开关阀，其目的是用来切断气动管路的通道。该系列针形阀具有结构小巧、标准化、通用化程度高、密封性能好、外形美观、操作方便等优点。
技术数据：
技术 指标 |
公称压力 （PN） |
公称通径 （DN） |
工作 温度 |
适用介质 |
连接形式 |
制造材料 |
1500psi |
1.03.0mm |
230 |
空气等非腐 蚀性气体 |
双卡套、内螺纹、外螺纹、卡箍式、扩口式 |
H59-1表面镀铬或钝化 |
主要零件材料及结构：
序号 |
零件名称 |
零件材质 |
|||
1 |
手轮 |
酚醛塑料（如需其它颜色或材质，请在订货时说明） |
|||
2 |
阀杆 |
1Cr18Ni9Ti |
304 |
316 |
316L |
3 |
锁母 |
304 |
|||
4 |
阀盖, |
1Cr18Ni9Ti |
304 |
316 |
316L |
5 |
垫片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
6 |
填料 |
PTFE |
|||
7 |
阀体 |
1Cr18Ni9Ti |
304 |
316 |
316L |
8 |
阀芯 |
1Cr17Ni2 |
17-4PH |
||
序号 |
零件名称 |
零件材质 |
|||
1 |
条形手柄 |
1Cr18Ni9Ti（如需其它手轮，请在订货时说明） |
|||
2 |
填料压盖 |
1Cr18Ni9Ti |
304 |
316 |
316L |
3 |
蝶簧 |
1Cr18Ni9Ti |
|||
4 |
填料 |
PTFE |
|||
5 |
垫片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
6 |
阀杆 |
1Cr18Ni9Ti |
304 |
316 |
316L |
7 |
阀体 |
1Cr18Ni9Ti |
304 |
316 |
316L |
8 |
阀芯 |
1Cr17Ni2 |
17-4PH |
||
